多自由度机械臂式高中竞赛机器人

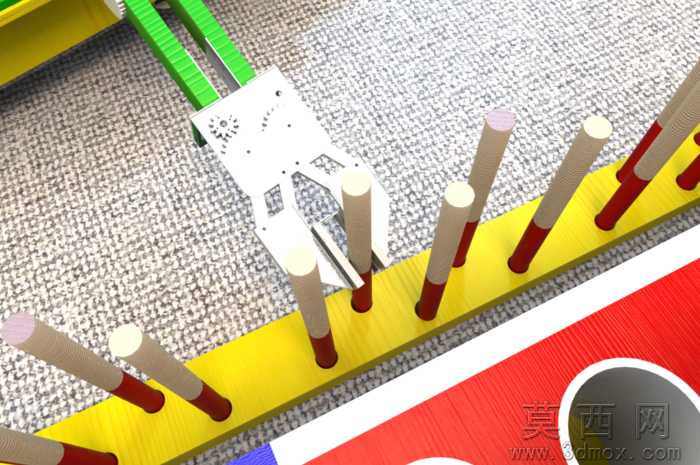

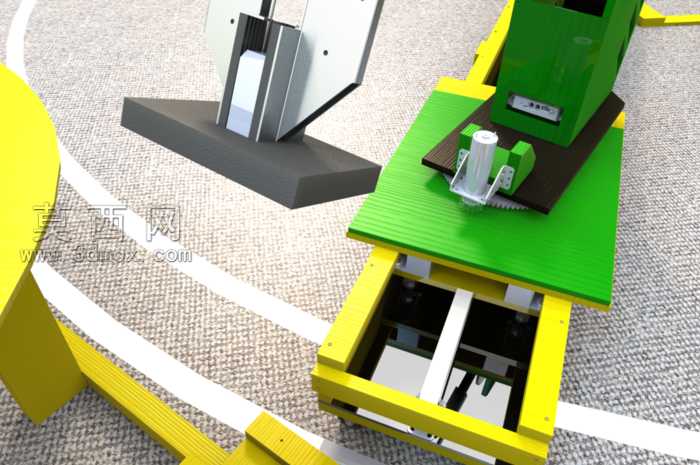

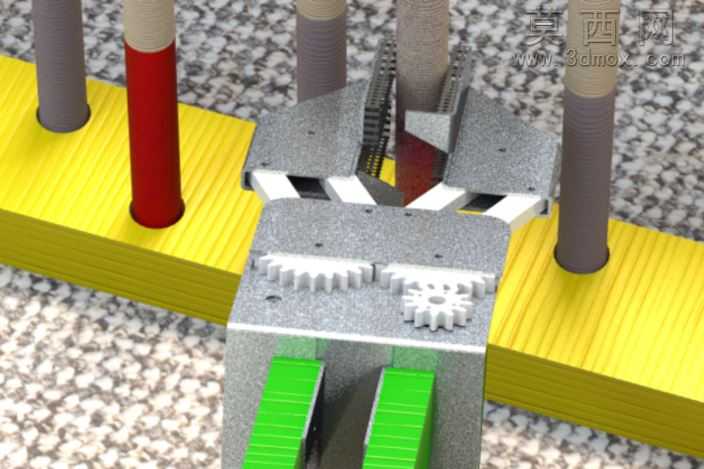

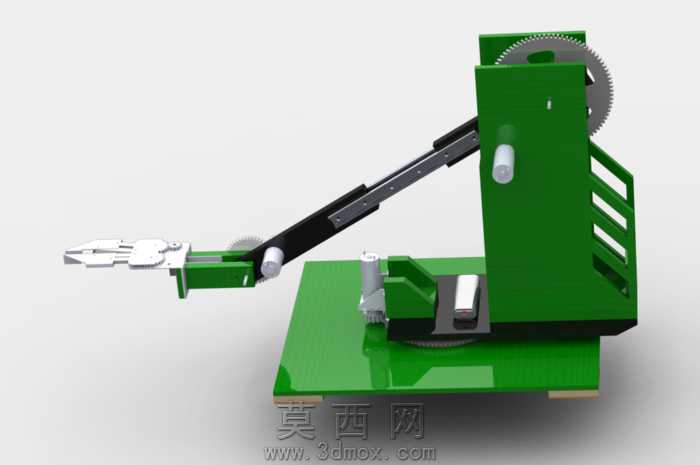

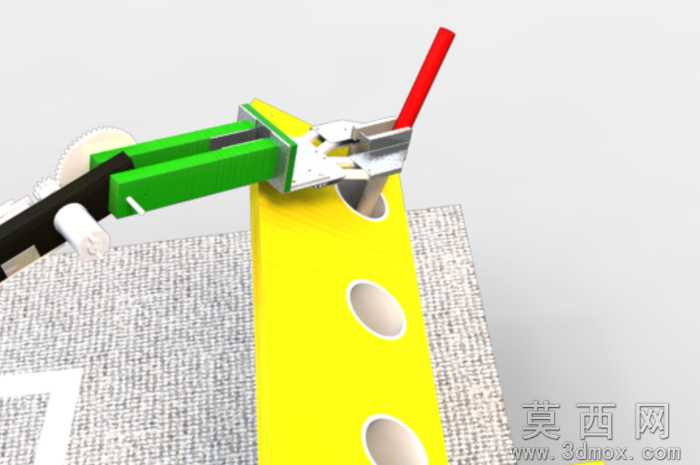

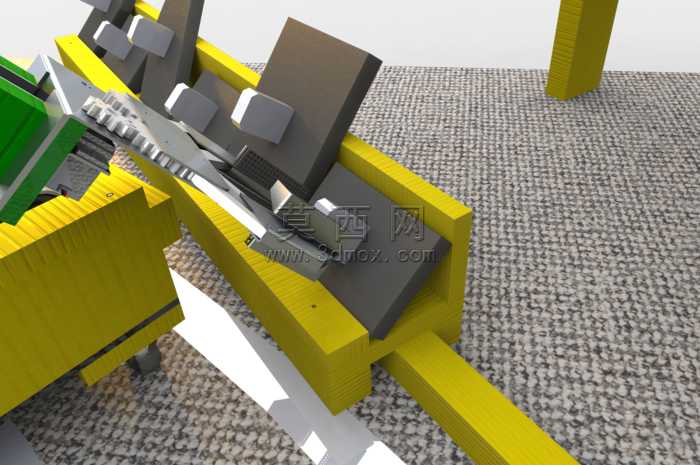

本模型为面向高中机器人竞赛场景设计的多自由度作业机器人，整体采用SolidWorks完成全参数化三维建模，建模过程中对每一处零件的装配公差、运动干涉情况都做了完整校验，确保各运动机构可实现顺畅的动作模拟。模型整体采用模块化设计思路，底部为一体化平板式安装基座，为上部所有运动机构提供稳定的支撑基准，基座表面预留了多组标准化安装孔位，可根据竞赛任务需求灵活拓展附加功能模块。基座上部集成了回转支撑结构，搭配大模数直齿圆柱齿轮实现整机的水平方向回转动作，齿轮传动副经过参数化调校，传动间隙控制在合理范围内，保证回转动作的定位精度。机械臂主体采用多段式臂杆结构，臂杆采用轻量化镂空设计，在保证结构刚性的前提下有效降低了整体运动惯量，臂杆之间通过铰接副连接，搭配线性传动组件实现臂部的俯仰与伸缩动作，可覆盖较大的作业半径范围。臂杆末端安装有平动式夹持执行器，夹持爪采用对称式结构设计，可稳定夹持不同外形的竞赛任务物件，夹持动作通过小型传动结构驱动，开合行程适配多数竞赛场景的物件尺寸。模型渲染阶段采用高饱和度绿色哑光漆面材质模拟实体设备的钣金喷涂效果，金属传动部件赋予金属光泽材质，铰接处的滚轮、轴类零件分别赋予工程塑料与抛光金属材质，整体渲染效果还原了实体机器人的真实质感。设计过程中充分考虑了高中竞赛场景的加工可行性，多数零件可采用激光切割亚克力或钣金折弯工艺加工，传动部件均可选用标准件，降低了实体制作的成本与装配难度，整体结构紧凑，运动逻辑清晰，可直接用于竞赛方案的结构验证与动作模拟。
