伯恩斯十圈精密可调电位器结构

　　这款多圈旋转式电位器常用于工业控制盘、测试仪器、电源模块、伺服调试点位以及小型自动化设备的参数设定环节。与普通单圈电位器相比，十圈结构把有效调节行程展开到主轴多次旋转范围内，操作者可以通过细牙螺纹式的内部传动，把阻值变化分配到更长的转角区间，从而在目标值附近获得更平稳、更细致的调节分辨率。实际设备中，这类元件并不承担大功率负载，而是作为人机设定与反馈校准的前端部件，向控制板提供连续变化的电阻或分压信号，例如速度给定、温度设定、阈值微调、增益校正、偏置平衡等场景都可能使用。

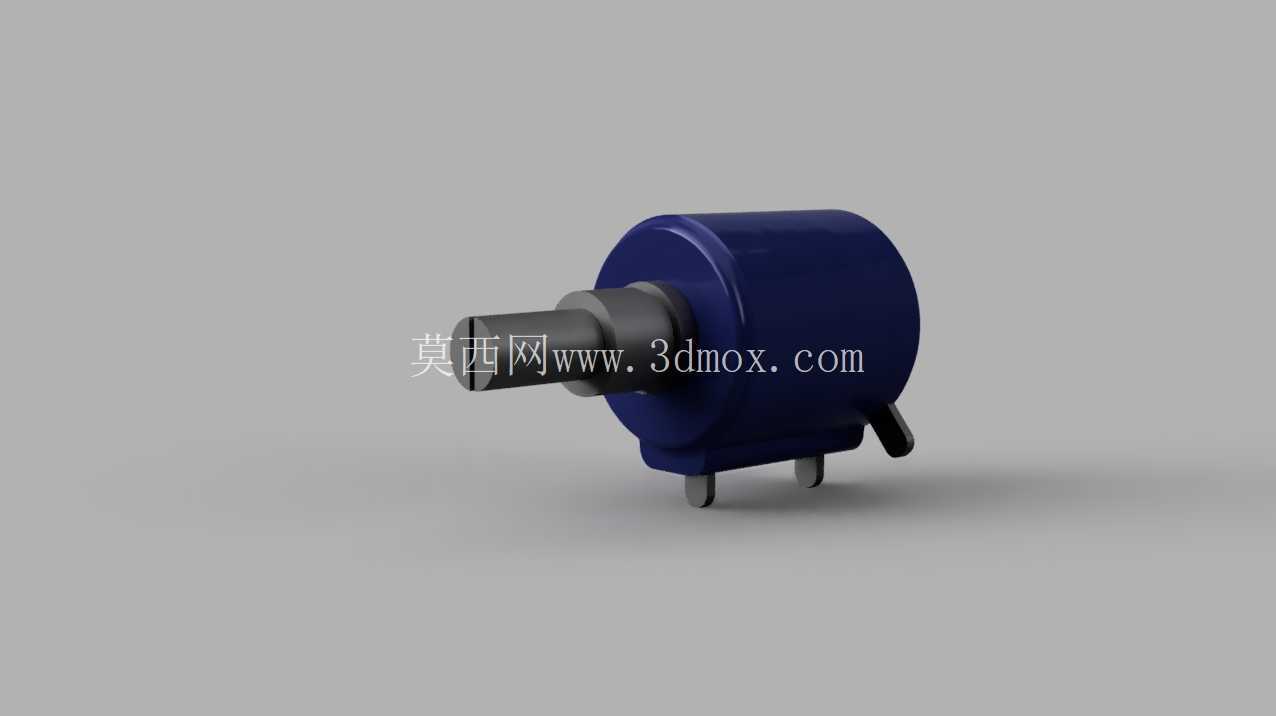

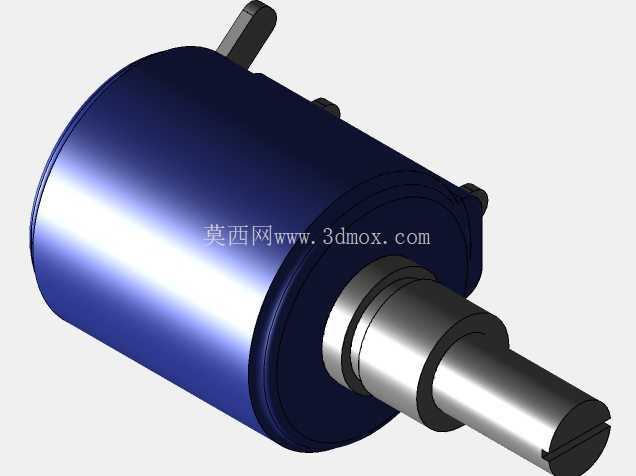

　　从外形上看，主体为圆柱形封闭壳体，前端伸出带扁位或台阶结构的调节轴，后端及底部布置接线引脚。壳体承担内部电阻体、电刷、传动件和止挡结构的容纳与保护作用，圆柱轮廓有利于在面板上形成紧凑安装，也便于通过螺母或卡装方式固定。调节轴位于壳体轴线方向，轴端可配合旋钮使用；若设备面板需要频繁人工设定，轴长和直径需要与旋钮、刻度盘、面板厚度共同校核，避免旋钮压紧后增加转动力矩，或轴端露出不足导致打滑。底部引脚呈直插式布置，适合焊接在印制电路板上，也可在样机阶段通过转接板接入控制回路。建模时需要重点还原引脚间距、引脚伸出长度、壳体直径、轴径、轴伸长度以及轴端形状，因为这些边界直接决定PCB封装、面板开孔和周边元件避让。

　　结构设计的核心在于多圈调节机构与电阻轨迹的配合。电位器内部通常由电阻体、滑动触点、传动丝杆或导向组件构成，旋转主轴时，触点并不在一圈内完成全程移动，而是随多圈机构沿电阻轨迹缓慢推进。这样的设计使每一圈转动只对应总阻值的一小部分，调节手感更接近精密微调器件。对于工程选型而言，十圈电位器的优势不是绝对阻值精度本身，而是可重复设定能力和细分辨能力；在闭环调试、传感器零点修正、输出电压细调等任务中，操作人员能够较容易地把数值稳定在目标范围内。壳体侧面或底部的止挡结构限定起点和终点，超过行程后继续强力扭转会损伤内部传动，因此在装配说明和维护操作中应提示轻柔调节，不宜使用过大的螺丝刀或钳子强行转动。

　　安装边界方面，圆柱形本体周围需要保留焊接和插拔空间，底部引脚附近不应布置过高元件，以免波峰焊、返修或手工焊接时受热干涉。若电位器安装在面板上，壳体轴线应与面板孔同轴，固定螺母压紧力要适中；过紧可能使塑料壳体变形，影响轴的回转顺畅，过松则在频繁调节时产生转动或位移。PCB立式安装时，要考虑引脚承受的机械载荷，电位器轴端受到侧向压力时，不应把外力直接传递给焊点，必要时通过面板支架、衬套或壳体定位结构分担载荷。对于振动较大的设备，焊点附近可增加敷铜支撑，面板固定件也应承担主要机械约束。

　　三维建模过程中，圆柱外壳可采用旋转特征建立基础轮廓，再对底部引脚座、安装缺口、轴肩和止动小柄进行局部切除或凸台添加。调节轴需要体现端部开槽、台阶直径和扁位特征，这些细节虽然不影响电路原理，却会直接影响旋钮装配和螺丝刀操作。引脚部分应以实际插装方向建立细长实体，并在装配图中保留与PCB孔位的对应关系。渲染时可将壳体设为深色绝缘材料质感，轴部采用金属或深色塑料效果，引脚保留金属光泽，以便结构评审时快速区分绝缘本体、操作件和焊接端子。

　　在设备维护层面，多圈电位器属于可调元件，长期运行后可能受到灰尘、潮气、振动和氧化影响，导致调节噪声或接触不稳定。密封壳体能够提供一定防护，但面板布局仍应避免直接暴露在油污、切削液或高粉尘环境中。若用于户外或恶劣工况，通常需要在前端增加密封旋钮、防护盖或把调节点设置在柜门内侧。对电路设计人员来说，电位器阻值应与后级输入阻抗匹配，分压支路电流不宜过小，以免接触电阻变化对信号造成明显影响；对结构设计人员来说，则要把它当作既有电气连接又有人机操作载荷的面板元件来处理，而不是普通板载小零件。

　　整体来看，该模型适合用于电子控制箱面板布局、PCB机械干涉检查、教学演示、维修备件建模以及小型仪器外观验证。通过还原壳体、轴伸、引脚和止动结构，可以在设计早期确认安装孔位、旋钮空间、焊接间隙和维修可达性，减少样机阶段因封装不匹配、轴长不合适或面板干涉造成的返工。
