平面四杆铰接连杆传动机构

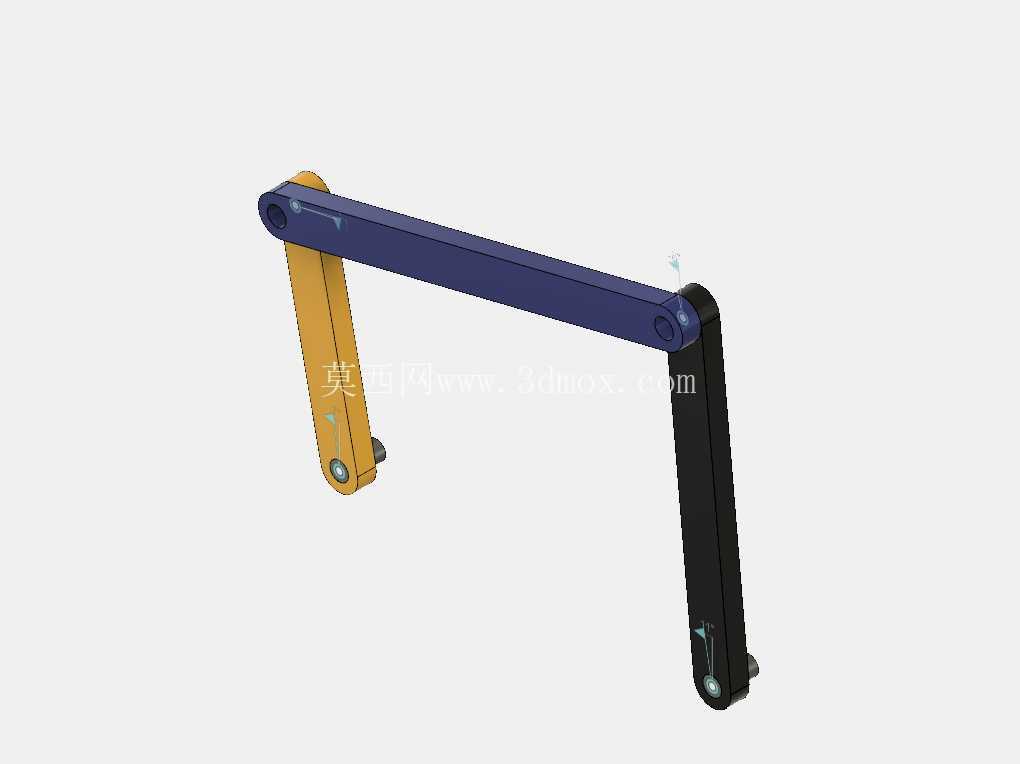

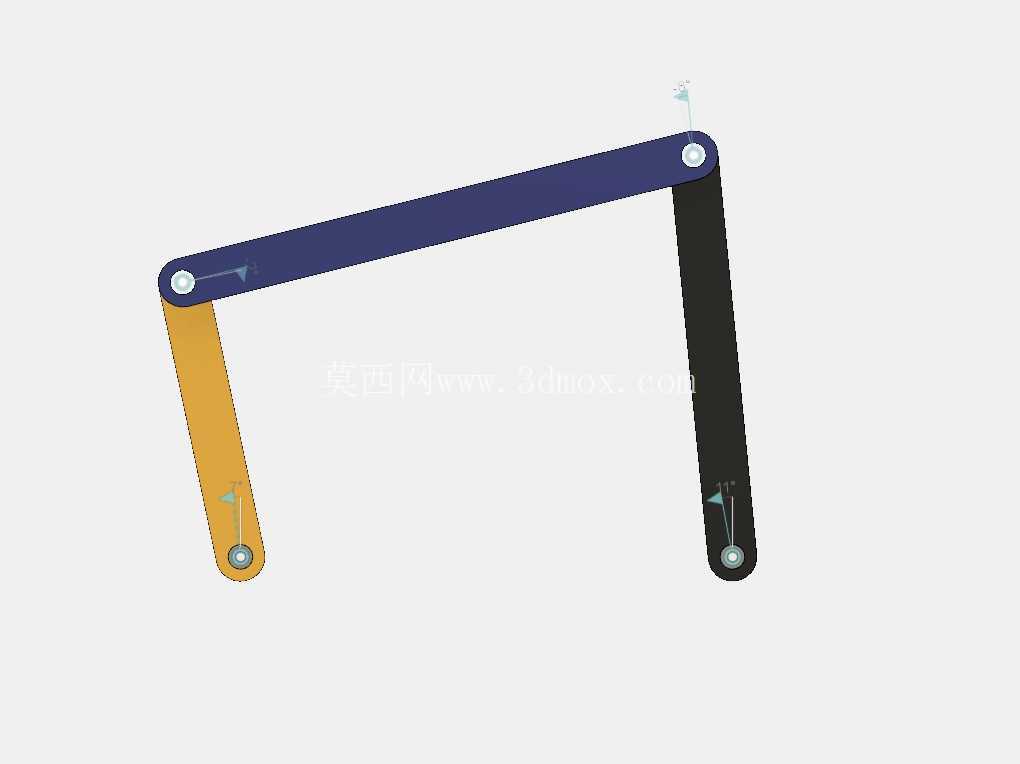

　　这套平面四杆机构以三根可见活动杆件配合固定机架构成完整闭链，各杆件端部通过回转铰接点串联，形成能够将连续回转输入转化为往复摆动或指定轨迹输出的基础传动单元。杆件在建模中采用不同颜色区分，便于在装配环境中快速识别主动件、从动件与连杆，也方便后续进行运动干涉检查和装配关系核对。

　　从实际设备用途看，四连杆机构广泛出现在阀门驱动、夹具开合、输送摆臂、包装设备推料、门窗启闭、农业机具悬挂以及轻工自动化工位中。它的核心价值不在于复杂外形，而在于通过确定的杆长比例和铰接位置，把一个简单的转动动作约束成工程所需的运动规律。例如在减压阀或调节阀周边，可借助摇杆摆动实现阀芯行程的放大、缩小或近似直线引导；在自动化工位上，则可利用连杆端点轨迹完成推送、抬升、压紧等动作。

　　结构设计时，首先要明确固定铰点之间的距离，也就是机架长度。该尺寸决定整个机构的安装边界，两个固定铰座必须保持同轴度和平行度，否则连杆在运动中会产生侧向别劲。活动杆件的长度并非随意选取，需要结合格拉霍夫定理判断机构类型：若最短杆与最长杆长度之和小于或等于其余两杆长度之和，机构才可能存在整周回转副；若固定件选择不同，还会分别形成曲柄摇杆、双曲柄或双摇杆机构。对于多数工业摆臂场景，摇杆不需要完整回转，重点是输出角行程、端点位移和传力角度是否满足要求。

　　杆件外形采用长条实体结构，端部设置同轴圆柱铰接孔，孔位中心距是建模和加工中最关键的尺寸。杆身截面需要承受拉压交变载荷，端部铰孔区域则承受接触挤压和弯曲应力，因此在三维设计时不能只画外观轮廓，还应关注孔边壁厚、销钉直径、衬套宽度以及杆件之间的侧向间隙。图中铰接端保留了明显的轴销与端盖结构，这种处理能够反映真实装配关系：销轴穿过相邻杆件，由紧固件或挡圈限制轴向窜动，杆件绕销轴相对旋转，运动平面保持一致。

　　安装边界方面，机构整体占用空间由固定铰点间距、最长杆件长度和摇杆摆动范围共同决定。布置时应在两个极限位置之间预留运动包络，避免连杆扫过设备护罩、管线或相邻机构。由于平面四杆对铰点平行度敏感，安装面通常需要加工成同一基准面，固定座可通过螺栓定位在机架板上；若设备运行速度较高，还应在铰点处加入自润滑衬套或滚动轴承，以降低磨损并减小间隙回差。

　　功能特性上，该机构具有结构简单、承载可靠、维护方便、运动轨迹可设计等优点。与凸轮机构相比，四连杆更容易实现较大力臂传递；与气缸直推相比，它能够通过杆件几何关系获得非线性行程变化；与多自由度机器人相比，其动作确定、控制成本低，适合重复性高的专用工位。设计过程中可在三维软件里绘制各杆件草图并添加回转配合，拖动主动杆观察从动件角位移、连杆曲线和死点位置。若输出端需要近似直线运动，可调整连杆长度与摇杆长度比例；若需要快速回程，可利用急回特性让工作行程和空回行程获得不同平均速度。

　　建模思路应坚持运动约束优先：先确定固定机架和两个基准铰点，再按中心距建立活动杆件，端部孔轴采用同轴配合，杆件之间保留合理侧向间距。杆身可根据载荷选择等截面矩形、圆形或加强肋形式；轻载工位可采用铝合金或工程塑料，重载阀门和工程机械场景则宜选用碳钢并对铰孔进行淬火或衬套强化。完成装配后，应重点检查极限位置是否出现杆件共线、传动角过小、销轴干涉和端点轨迹越界等问题。

　　总体而言，这套四杆机构模型呈现的是一种典型平面闭链传动方案，结构虽基础，却直接关系到设备动作是否顺畅、铰点寿命是否稳定以及现场安装是否可行。对结构设计人员来说，杆长、铰点、传动角和运动包络是必须反复校核的核心；对选型人员来说，则应结合输出行程、载荷方向、转速和安装空间判断其是否适合具体工位。
