单向间歇传动棘轮棘爪结构设计

在各类需要单向间歇送进、防止逆转的机械设备传动链路里，棘轮棘爪结构是应用频次极高的基础传动单元，从机床的进给机构、起重设备的止逆结构，到轻工机械的间歇送料工位，都能见到这类结构的身影。这套结构的核心逻辑是通过棘爪与棘轮轮齿的啮合与脱开，实现从动件的单向步进转动，同时在非驱动方向形成刚性锁止，避免负载反向回转造成的设备故障或安全隐患。

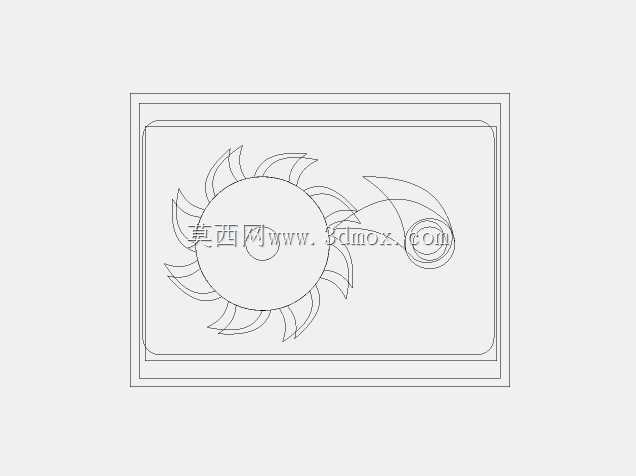

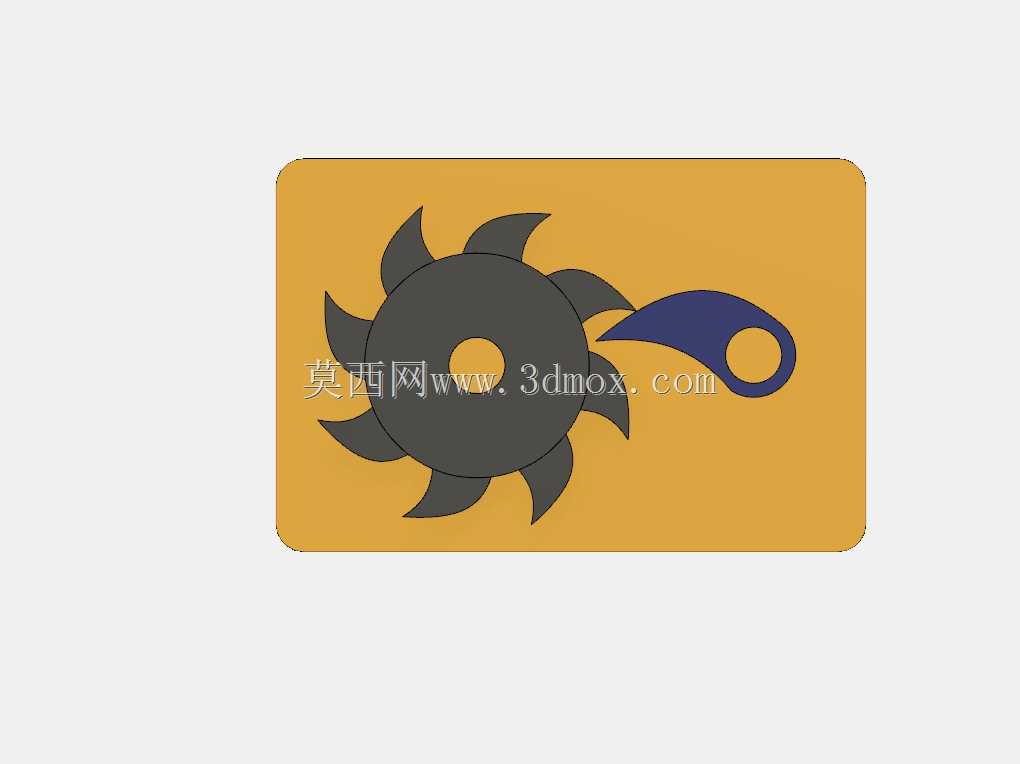

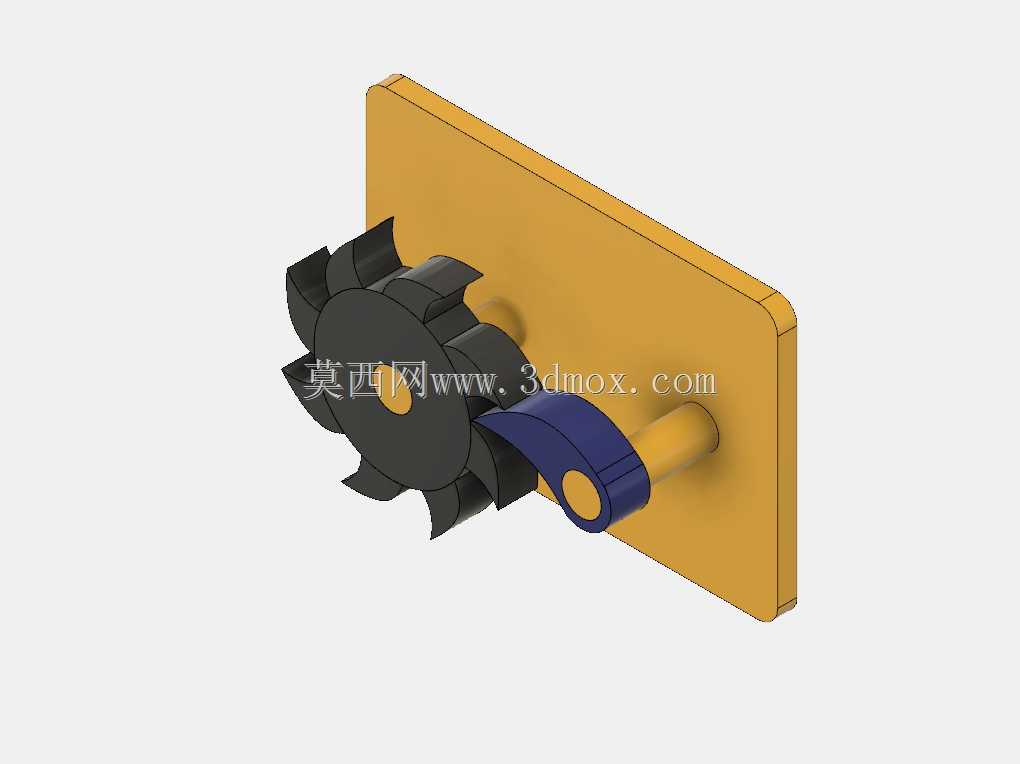

从结构组成来看，这套棘轮棘爪组件包含齿形棘轮、摆动棘爪、安装基板与转轴四个核心部分。棘轮采用外缘均布棘齿的盘式结构，齿形经过受力优化，齿面倾斜角度匹配棘爪的摆动轨迹，保证啮合时棘爪能顺利滑入齿根，不会出现跳齿、顶齿的问题，同时在棘爪回程时能顺利沿齿背滑过，不会产生额外的卡滞阻力。棘爪采用摆臂式结构，铰接端与安装基板上的固定销轴配合，工作端的啮合面做了贴合齿形的弧面处理，保证与棘轮齿面的接触面积足够，降低局部接触应力，避免长期使用后出现齿面压溃、磨损过快的问题。安装基板作为整个机构的承载基础，预留了转轴安装孔与棘爪铰接孔，孔位的同轴度、位置度公差控制在合理范围内，保证棘轮转动时无偏摆，棘爪摆动轨迹与棘轮齿圈完全重合。

设计这类结构时，首先要根据实际工况的负载大小、步进角度要求确定棘轮的模数与齿数：齿数过少会导致步进角度过大，无法满足精细送进的需求，齿数过多则会让单齿承载能力下降，容易出现断齿问题。这套结构的棘轮齿形采用不对称梯形齿，承载面的倾角经过计算，保证棘爪在啮合状态下不会因为负载反力自动脱开，也就是满足机构的自锁条件，不需要额外的压簧定位也能保持锁止状态，当然实际应用中通常会在棘爪尾部加装扭簧，保证棘爪始终贴紧棘轮齿面，避免高速运转时棘爪因为惯性脱离齿面造成啮合失效。

从安装边界来看，整个机构的安装基准为基板上的两个固定孔位，棘轮转轴的伸出端可以直接连接需要间歇驱动的负载轴，比如送料辊、分度盘、卷扬滚筒等部件，不需要额外加装过渡连接座，集成难度较低。棘爪的驱动端可以连接摆杆、凸轮或者连杆机构，通过往复摆动带动棘爪推动棘轮做步进转动，每次摆动的行程对应棘轮转过一个或多个齿距，也就是固定的步进角度，调整棘爪的摆动行程就能方便地调整每次步进的转角，适配不同的工位送进需求。

实际应用中，这类结构最常见的失效形式是棘爪与棘轮齿面的磨损，以及棘爪铰接孔的磨损失旷，所以在设计时除了合理选择齿面硬度、做好热处理之外，还要在铰接位置预留润滑通道，方便定期加注润滑脂降低磨损。另外在需要反向调整的工况下，还可以将棘爪做成可翻转的结构，需要反向转动时抬起棘爪就能解除锁止，调整到位后放下棘爪恢复单向传动功能。不同于摩擦式的单向传动结构，棘轮棘爪属于刚性啮合传动，不存在打滑问题，传动比准确，锁止可靠，非常适合重载、对传动精度有一定要求的间歇传动场景，比如起重设备的卷筒止逆，一旦驱动端失去动力，棘爪会立刻卡入棘轮齿槽，阻止卷筒反向转动吊物坠落，安全冗余度远高于摩擦式止逆结构。在机床的横向进给机构中，这类结构可以实现刀架的定量进给，每次进给量由棘轮转过的齿数决定，调整方便，工作可靠，不需要复杂的控制系统就能实现稳定的间歇送进动作。
