参数化方形空心型材结构三维建模

　　方形空心截面型材在设备框架、防护围栏、输送线支架、工装台架以及轻型机械支撑结构中应用十分普遍。相比圆管，方形外轮廓在装配时具有更明确的安装基准面，相邻型材可以依靠平面贴合完成定位，螺栓、角码、连接板等附件也更容易布置。该模型围绕方形空心轮廓进行参数化表达，重点不在复杂曲面造型，而在于将截面外宽、内孔尺寸、壁厚、端部长度以及倒角边界等几何关系建立成可调整的结构参数，使设计人员能够根据承载需求、安装空间和连接方式快速生成不同规格的方管构件。

　　从实际设备设计流程看，方管类零件往往不是孤立存在的。它可能作为机架立柱承受竖向载荷，也可能作为横梁承担弯曲力矩，或者在防护结构中形成封闭边框。建模时需要先明确型材的使用位置：若用于主承力框架，壁厚和外廓尺寸应结合跨度、载荷方向及连接节点进行校核；若仅用于防护罩或轻型导向支撑，则可优先考虑减重与外观一致性。参数化模型将这些变量集中管理，截面尺寸改变后，实体长度、端部开口和壁厚关系能够同步更新，避免反复拉伸、切除造成特征失效。

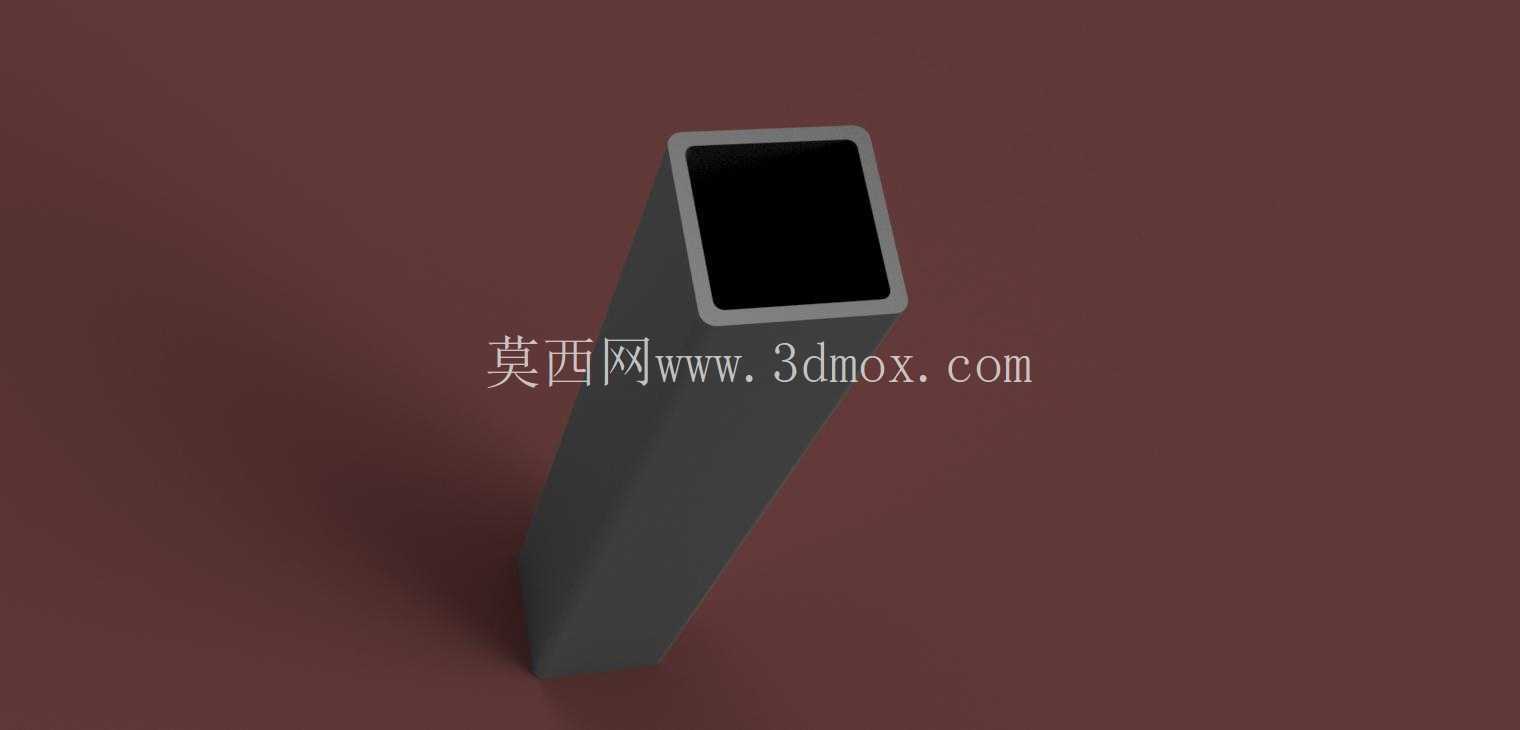

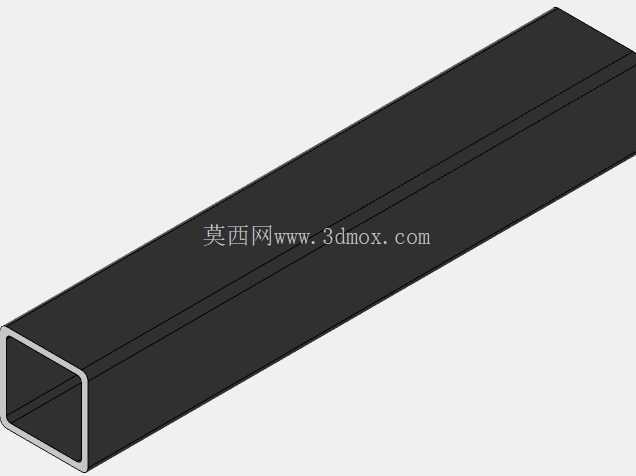

　　外形方面，该构件呈现为等截面直条状空心方管，端部可见清晰的方形外边界与内部空腔。外表面四个平面互相垂直，棱边保持规整，适合作为贴装导轨、安装板、传感器支架或铰链座的基准。内孔沿长度方向贯通，既减轻构件重量，也为穿线、布置拉杆或插入内嵌连接件提供空间。在设备布局中，方管端面常与端板、脚杯、调整支座或焊接底板配合，因此模型的端面平面度、截面中心位置和壁厚均匀性需要在建模逻辑中保持稳定。

　　安装边界的处理是这类型材设计中容易被忽视的环节。若采用螺栓连接，需在方管表面预留钻孔区域，并考虑螺母或滑块在内腔中的操作空间；若采用焊接，则端部坡口、搭接长度和相邻构件的干涉关系要提前确认；若通过角码组装，则外侧面应保留足够的平整贴合面，避免孔位靠近棱边导致夹紧不可靠。参数化轮廓可以在调整外尺寸时同步约束内孔位置，使壁厚围绕截面中心均匀变化，也可根据需要设置为单侧加厚，以适应特定方向承载或连接要求。

　　在结构思路上，方形截面的惯性矩分布较适合承受两个正交方向的弯矩，这使其在多方向受力的机架中比单一方向加强的异型件更具通用性。设计时可根据立柱高度确定最小截面，根据横梁跨度确定壁厚，再结合标准紧固件尺寸检查孔边距。对于需要切割成不同长度的批量设备，参数化模型能够直接驱动长度变量，生成适合底层框架、上部护栏或侧向支撑的多种规格，而截面风格和连接尺寸仍保持统一。

　　建模过程中还应关注端部与附件的协调。空心方管如果直接承受集中载荷，端部可能出现局部压陷，通常需要增加内衬块、焊接端板或加厚连接板。模型中贯通的内孔边界为这些补强方案提供了明确空间：内衬件可按内孔尺寸设计，端板可按外轮廓定位，螺栓孔则依据外表面基准排布。对于需要在自动化产线中重复使用的框架，统一截面还有利于备件加工和现场装配，工人不必针对每根杆件重新确认方向。

　　该类方形轮廓构件也常用于非标设备的快速搭建。通过参数化控制，设计者可以在方案阶段比较薄壁大截面与厚壁小截面的差异：前者在相同重量下 often 具有更好的抗弯刚度，适合大跨度护架；后者占用空间更小，适合紧凑机构附近的支撑。模型不追求固定规格，而是把几何决策留给具体工况，使结构选型、强度校核和三维装配能够在同一参数体系下衔接。

　　从加工角度看，等截面方管可通过锯切、钻孔、铣端、焊接或螺栓装配完成制造。直段构件的长度公差会影响框架对角线尺寸，端面垂直度会影响与底板的贴合效果，孔位偏差则会导致现场装配困难。因此在三维模型中保留清晰的端面、中心线和截面参数，有助于后续生成工程图、标注切割长度以及核对安装孔位。对于需要折弯或斜切的衍生结构，也可在该基础轮廓上调整端部特征，形成斜接框架或异形支撑。

　　整体而言，该参数化方形空心型材模型服务于机械结构设计中的基础构件搭建，既覆盖方管本身的截面、壁厚和长度关系，也兼顾框架装配时的基准面、内腔利用、端部连接和补强空间。通过将常用几何尺寸转化为可调节参数，它能够在设备机架、防护栏、工作台支架和轻型承载结构中反复复用，帮助设计人员在方案迭代时减少重复建模，并让尺寸选择更贴近实际安装与受力条件。
