13400规格圆柱锂离子电芯外观结构

　　圆柱型锂离子电芯在小型便携设备、一次性雾化装置、手持检测仪器、低功耗传感节点以及教学验证项目中十分常见。该结构围绕13400规格电芯进行外观还原，重点表现金属圆柱壳体、正极凸起端、负极端面以及外包标识区域之间的装配关系。对于结构工程师而言，这类零件虽然外形简单，却直接影响电池仓间隙、电极接触可靠性、拆装方向识别和后期维护安全。

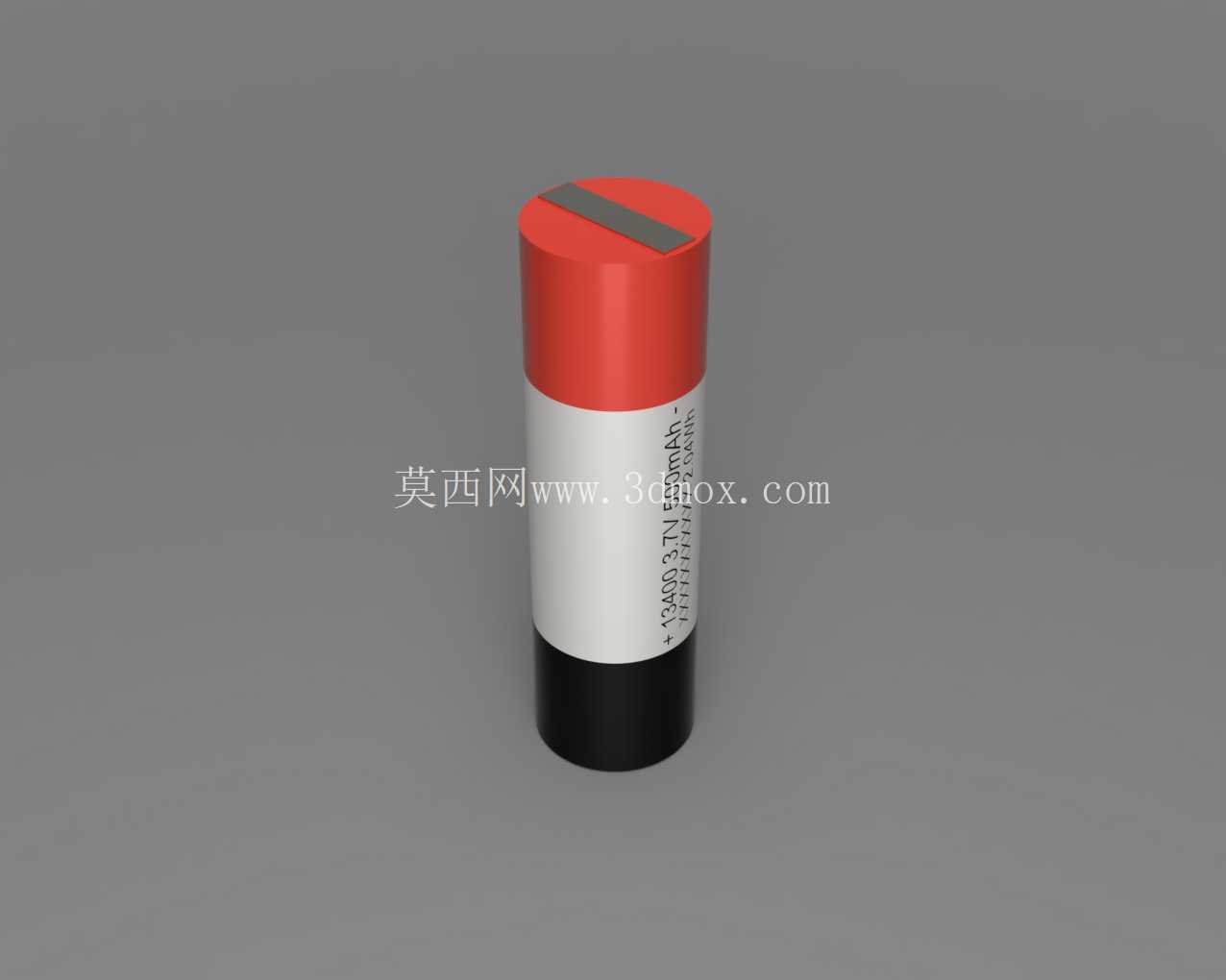

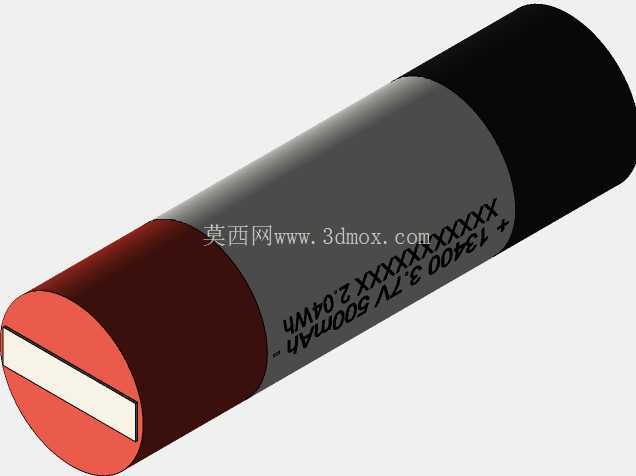

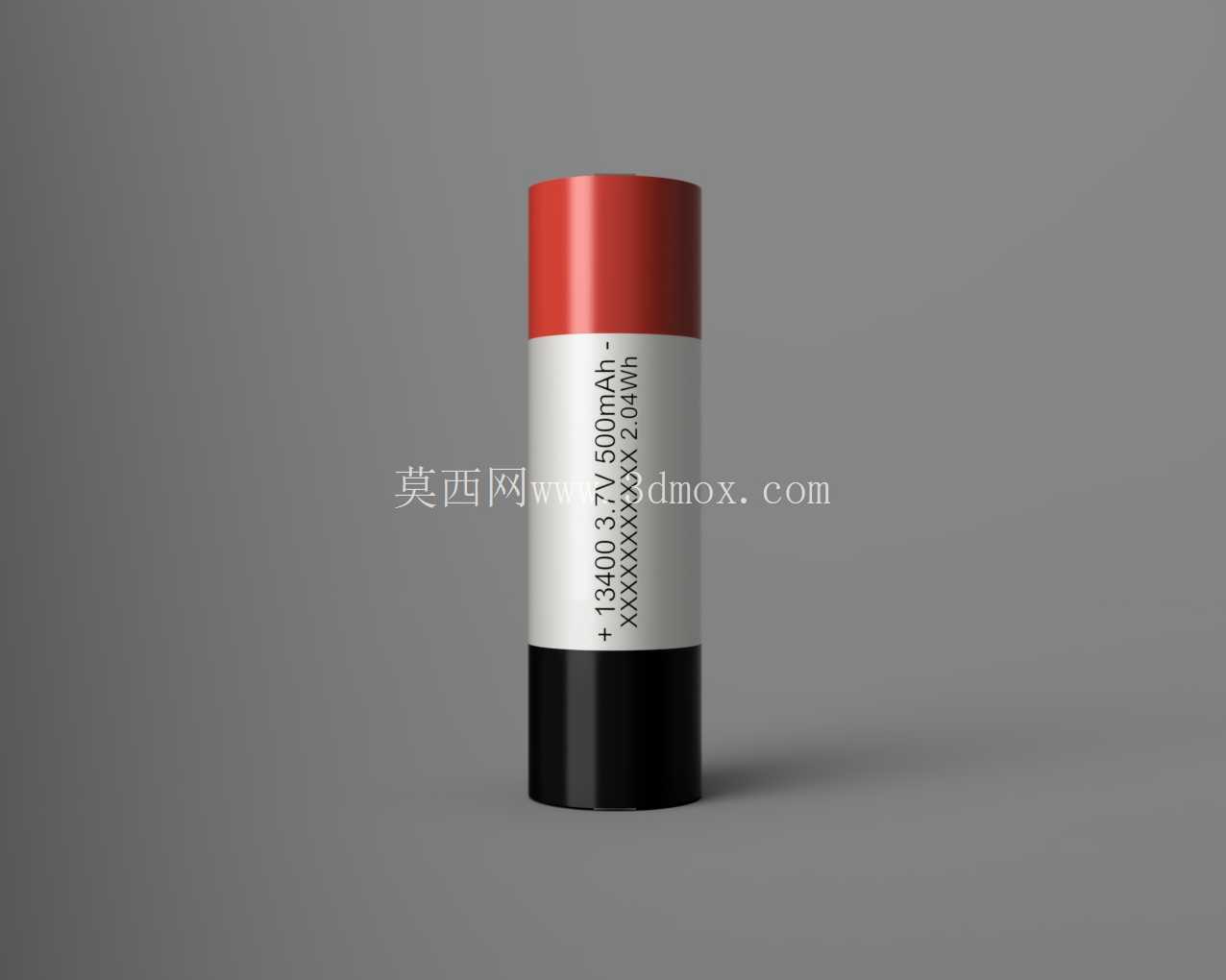

　　从实际使用场景看，小型圆柱电芯通常被压入塑料电池仓或金属支架内，依靠端部弹簧片、镍片焊接或弹针接触完成导电。模型在外形上保留了电芯的三段视觉特征：红色正极绝缘与端部区域、白色主体包覆区域、黑色负极端部区域。正极顶部设置明显的凸起接触区，便于在装配时区分方向；负极则以平整端面呈现，符合常见圆柱电池的接触方式。这样的表达不仅服务于渲染展示，也能在设备布局阶段帮助工程师判断电池装入方向、触点行程以及周边绝缘距离。

　　设计思路上，电芯主体采用圆柱基准建立，中心轴线作为整机电池仓的定位参考。外径与长度按照13400规格的工程边界进行控制，适合在早期方案中快速占位。电池仓设计时，不能只按理论圆柱面布置，还需要为包覆膜公差、外壳轻微压痕、端部绝缘片以及接触弹簧压缩量预留空间。若设备采用多节电芯并列排布，还应考虑电芯之间的绝缘隔片、防滚动筋位、焊点避让和温度扩散空间。模型将端部颜色与主体标签区域分开表达，有利于在工程评审中直观识别极性，也方便后续导出不同材质进行外观验证。

　　在功能特性方面，该类电芯属于小型储能元件，承担直流供电作用。设备结构设计时需要关注正负极不可反接、端部不可短路、外表面不宜被尖锐筋位强行挤压等问题。电池仓周围应避免设置锋利边、螺钉尖端或刚性压点，防止刺破外包绝缘层。对于需要频繁更换电池的产品，仓体入口可设置倒角和导向斜面，降低电芯斜插卡滞的概率；对于固定焊接式应用，则应在镍片通过区域预留焊接操作空间，并保证电芯与外壳之间存在稳定支撑。

　　安装边界方面，圆柱电芯的径向包络和轴向高度都要纳入干涉检查。径向需要考虑电池仓内壁、卡扣、绝缘套和标签厚度；轴向则要兼顾正极凸起、负极弹簧压缩、仓盖闭合间隙以及振动环境下的窜动。若设备处于跌落或移动场景，电池端部不能只靠薄塑料片承受冲击，应通过筋位、缓冲泡棉或金属触点支架分散载荷。模型顶部的平面极性标识区域也可作为视觉防错参考，在电池仓盖或支架对应位置加入“+”方向标记，使装配人员无需反复确认电极。

　　从建模方法看，圆柱面适合采用旋转或拉伸方式生成，端部绝缘件、主体包覆层和极性接触区可通过独立实体或分区材质表达。标签区域不必追求复杂文字细节，但应保留包覆范围和端部交界位置，因为这些区域在真实产品中关系到绝缘距离和外观分色。进行整机装配时，可将该电芯作为标准外购件占位，围绕它建立电池仓、触点、门盖和维修空间；进行运动检查时，应模拟电池斜向放入、正向压入和反向误装三种情况，确认防呆结构是否有效。

　　这类模型的价值不在于复杂曲面，而在于把小型电源元件的尺寸边界、极性特征和安装约束清晰传递给后续设计环节。工程师可据此完成电池仓选型、触点布置、绝缘防护、维护拆装和空间校核，使外观方案与真实电芯结构保持一致，减少样机阶段因电池方向、接触高度或仓体间隙不当造成的返工。
