乐器拾音器内置9V电池仓卡扣支架

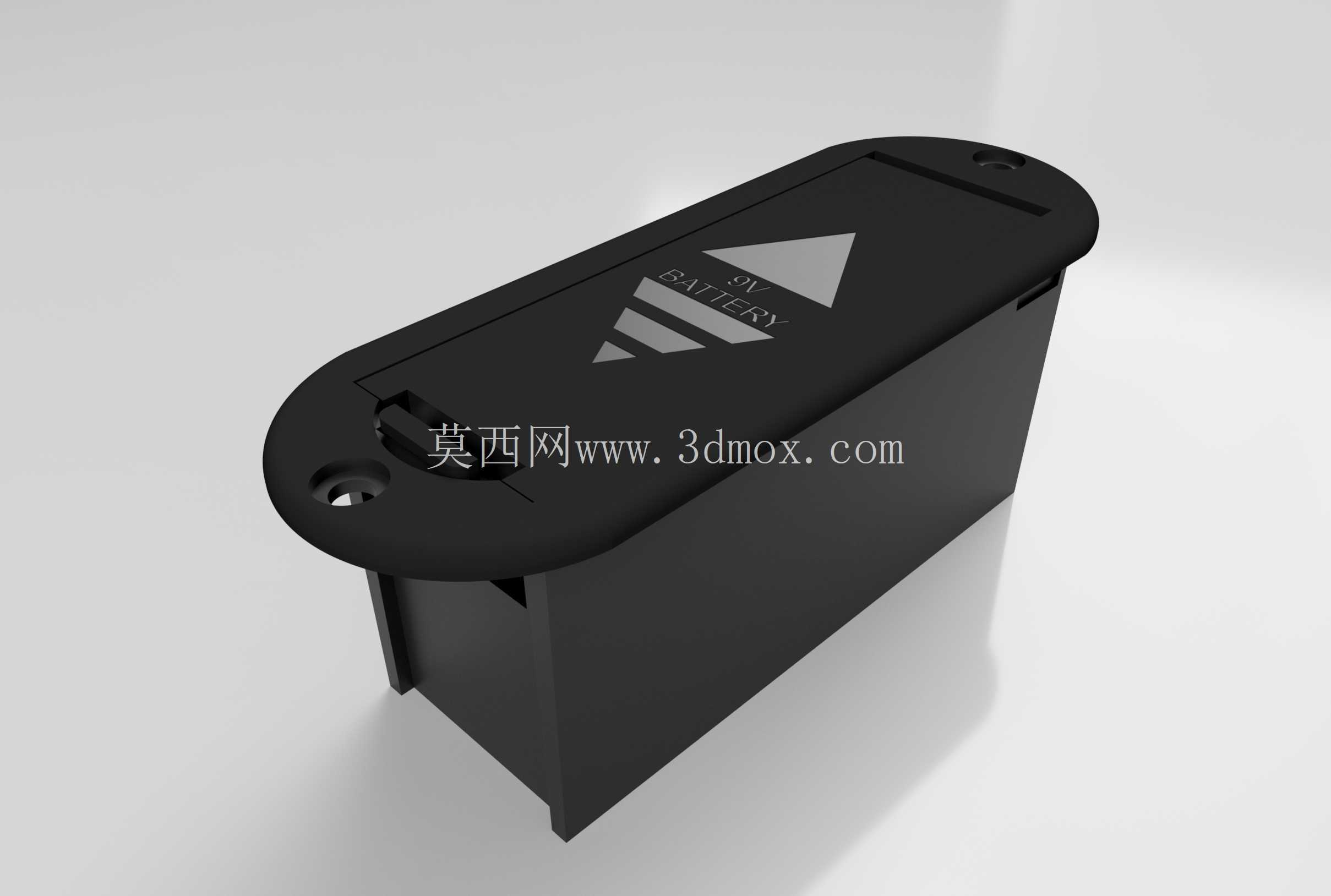

　　电声乐器在现场演出与录音场景中，主动式拾音器的供电可靠性直接决定信号链路稳定性，这类9V电池盒支架正是为有源吉他、贝斯琴体内部供电安装所设计的嵌入式结构件。整套结构包含下沉式电池容纳仓、外翻式安装法兰边、带铰链的仓盖以及弹性锁舌，琴体加工时只需在背板或控制腔旁开出对应长圆形开孔，将仓体从琴体外侧压入开孔后，法兰边贴合琴体表面，仓身沉入琴腔内部，无需额外螺丝即可完成定位，也可根据装配工艺在法兰预留孔位加紧固件。

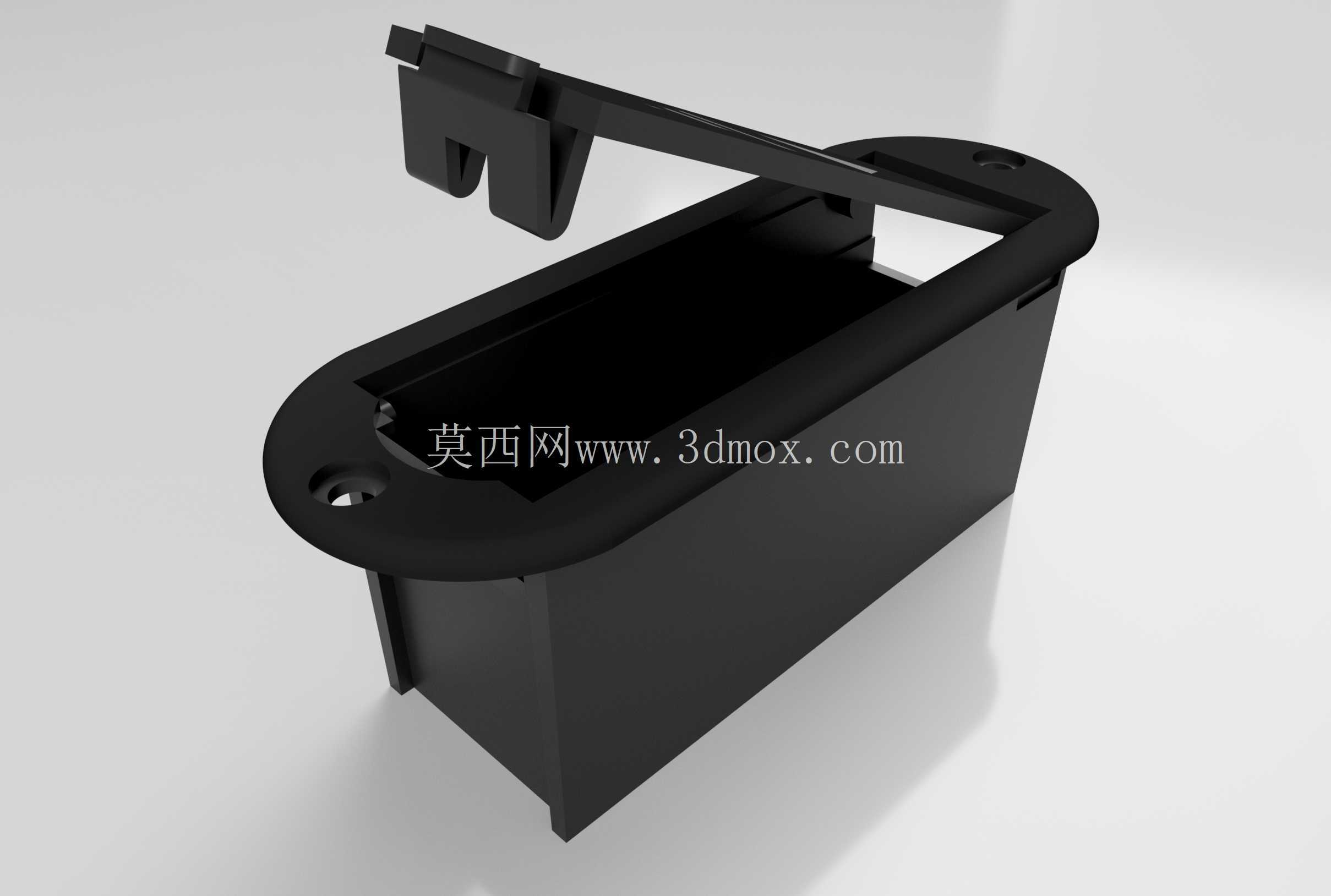

　　从实际使用角度看，乐手更换电池时无需拆开整个琴体电路仓，拨动仓盖锁舌即可翻开盖板取出9V叠层电池，仓体内部预留了电池正负极接触弹片的安装空间，侧壁设置走线缺口，电池引线可直接通向拾音器前置放大电路。铰链采用一体化铰接结构，仓盖翻转角度经过限位，避免开盖后过度弯折连接导线；锁舌为弹性悬臂卡扣，扣合时产生清晰到位手感，在乐器运输、舞台晃动工况下不会自行松脱。

　　结构建模过程中优先还原了成品注塑件的壁厚特征：仓身四周为均匀薄壁，底部做圆角过渡避免注塑应力集中，法兰边缘做倒角处理，贴合木质或复合材质琴体表面时不会刮伤漆面。长圆形法兰的两端预留沉头安装孔，既可以适配嵌入式卡扣安装，也支持螺丝锁固两种装配方案，仓体内部长宽尺寸严格匹配标准9V叠层电池轮廓，预留合理装配间隙，电池装入后不会在仓内晃动产生异响。

　　设计思路上充分考虑乐器内部狭小空间的约束：下沉仓体深度控制在琴腔可用厚度范围内，不会干涉琴体内侧的拾音器导线、电位器与屏蔽层；外翻法兰厚度极薄，安装后几乎不突出琴体表面，不会影响乐器握持与背带佩戴。仓盖闭合后表面与法兰齐平，整体外观简洁，黑色塑胶材质也和多数电声乐器的控制仓盖板风格统一。

　　针对结构设计从业者，该模型完整呈现了小型嵌入式塑胶电池仓的典型设计逻辑：铰接位的转轴配合间隙、卡扣的悬臂挠度、安装法兰的密封贴合面、电池取放的操作空间都做了对应还原，可直接用于电声乐器配件开发、小型便携电子设备内置供电仓的结构参考，也可作为注塑件卡扣连接、薄壁腔体设计的建模参照。在选型适配时，只需核对琴体开孔尺寸、内腔深度以及电池引线走向，即可将该结构整合到主动拾音器改装、定制电吉他贝斯的装配方案中，现场演出更换电池的维护效率相比将电池随意放置在电路仓内的方案有明显提升，同时避免电池在琴腔内移位、导线拉扯断裂的隐患。
