CR1220纽扣电池立式贴片电池座

　　在便携电子、工控板卡和低功耗传感终端的结构堆叠里，纽扣电池的固定往往不是显眼环节，却直接决定设备断电后的时钟保持、参数记忆和备用供电可靠性。CR1220 3V锂电池座就是围绕这类薄型纽扣电池设计的承载与导电连接件，常见于RTC实时时钟模块、小型数据记录器、门禁主板、仪表校准板、消费电子控制板以及需要长期低功耗待机的嵌入式设备。它的核心任务并不复杂：把直径约12mm、厚度约2mm的锂锰纽扣电池稳定约束在PCB指定位置，同时让正负极与焊盘形成可靠电气连接；但在实际产品中，振动、跌落、温湿度循环、电池更换便利性和贴片生产公差都会影响最终表现，因此电池座的结构细节需要在建模阶段就充分校核。

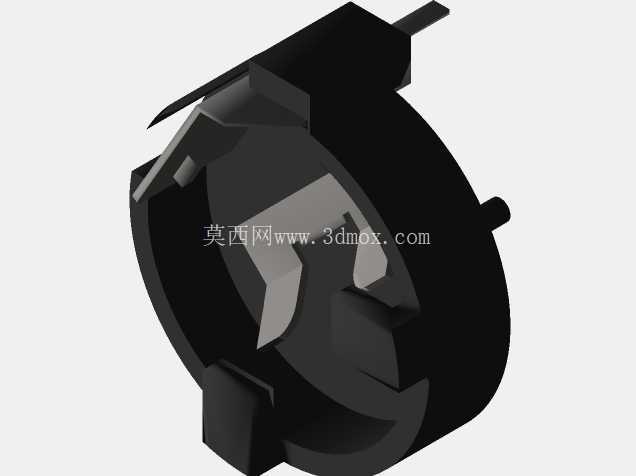

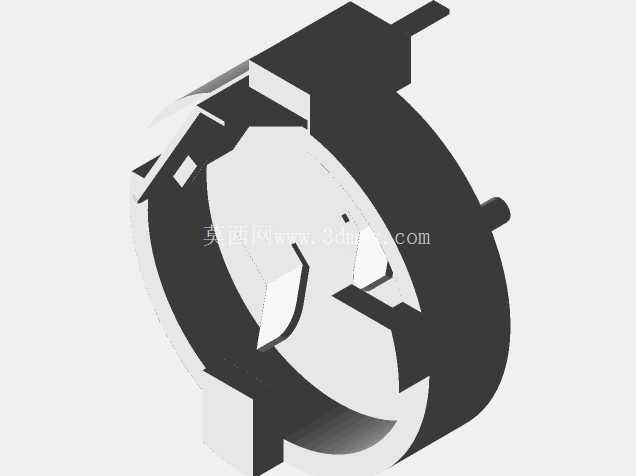

　　从外形上看，该电池座采用环形围框与弹性触点组合的思路。主体侧壁围绕纽扣电池外缘形成半包围约束，既限制电池在板面方向的平移，又为电池装入和取出保留开口。围框并不是完整封闭圆环，而是在局部设置缺口和导向边，使电池能够以斜插或压入方式进入座体；这种处理在狭小设备内部很实用，因为整机上盖、线束或相邻元件可能遮挡电池区域，完全封闭的座体反而会增加维护难度。模型中可见的侧向伸出结构对应PCB焊接固定端，部分引脚兼作机械固定与导电通路，贴片后可承受常规波峰焊或回流焊过程中的热应力。

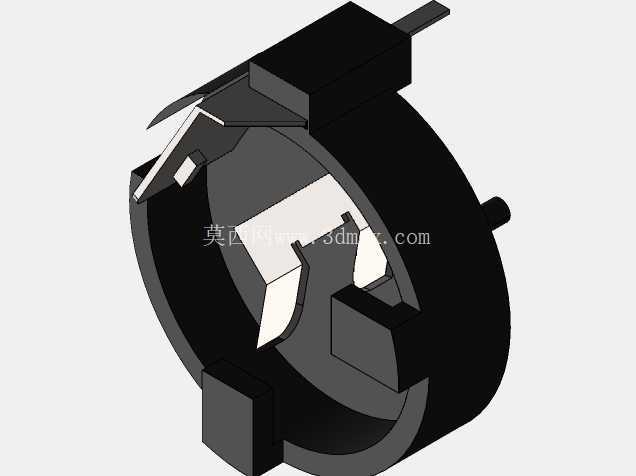

　　触点设计是这类电池座的关键。正极与负极接触区需要在电池装入后保持适度预压，压力过小会在振动工况下出现瞬时断电，压力过大则造成装拆困难并加速弹片疲劳。较合理的结构通常让负极接触位于电池底面或侧面弹性片位置，正极通过壳体或独立弹片与电池上表面、边缘形成接触；不同厂家的极性布局会随焊盘定义变化，因此在PCB建库时不能只按外形轮廓摆放，必须核对触点与电池极性的对应关系。三维模型中黑色座体的弯折片、卡扣和凸起，正是用于形成弹性夹持、防退定位和焊接支撑的特征，这些特征在二维图纸上容易被简化，在结构干涉检查时却非常重要。

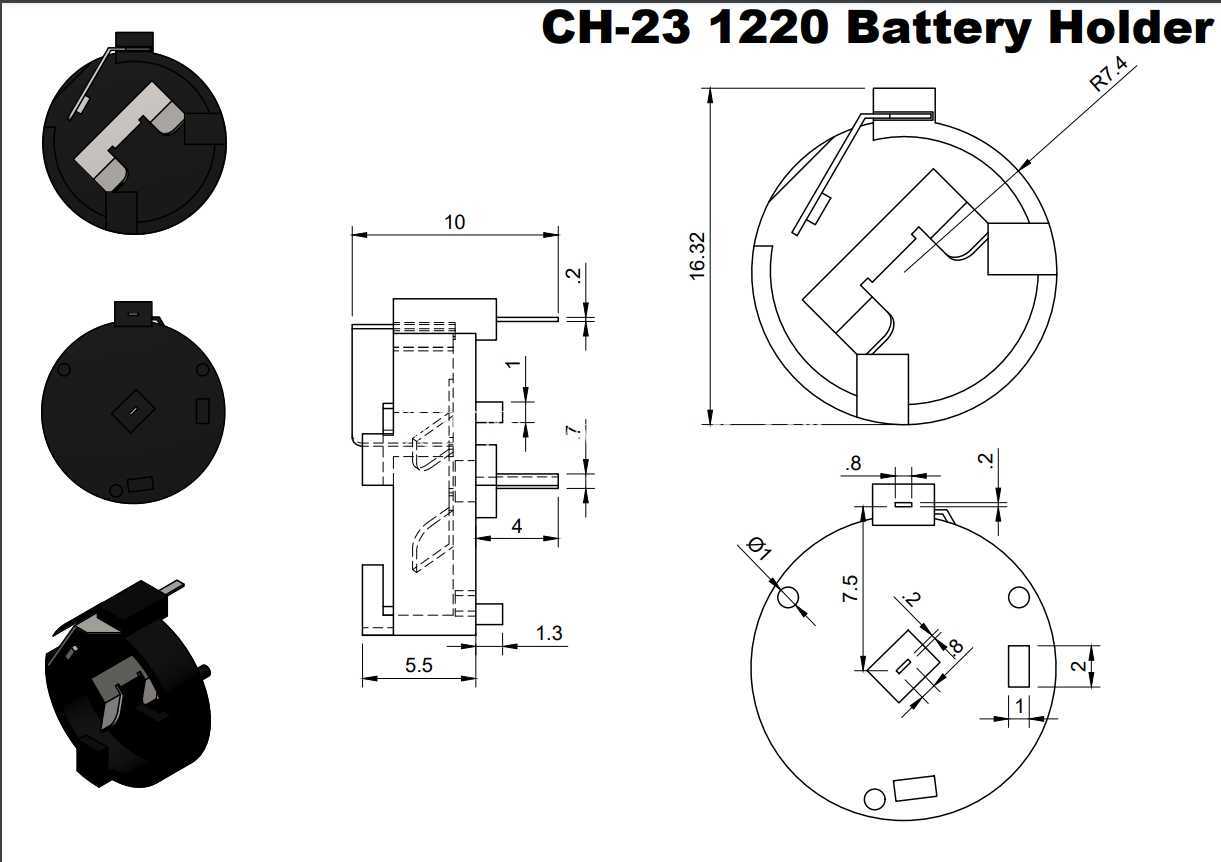

　　安装边界方面，电池座贴装后所占空间不能只按电池直径估算。围框外径、弹片外张范围、焊盘伸出长度以及电池取放所需的手指或工具空间都应纳入设备堆叠。PCB上方需要预留电池厚度加座体抬高量的垂直空间，侧面则要避免高元件紧贴缺口，否则电池可能无法顺利压入。对于自动化贴片产线，还要关注座体周边的吸嘴取件区域、焊盘间距、元件本体高度以及回流焊时的阴影效应；若电池座邻近连接器、屏蔽罩或大型芯片，应在装配仿真中确认贴片头和视觉识别空间。

　　在设备用途上，CR1220电池座服务的是小电流、长待机场景，而不是动力供电场景。它承载的锂电池通常为3V标称电压，适合给实时时钟、SRAM备份区、低功耗MCU唤醒电路或短时记忆模块供电。设计人员选型时需要把接触电阻、弹片镀层、耐温等级和可更换次数纳入考虑；对于长期免维护产品，可优先选择接触压力稳定、焊点抗疲劳的结构；对于需要用户更换电池的产品，则应让电池极性标识、拆装方向和周边避让更加明确。

　　建模时应保留弹片、卡扣、定位柱、贴片引脚和围框缺口等真实特征，避免把电池座做成不可制造的实心圆环。装配体中可同时放入CR1220电池本体，检查电池最高点是否触碰外壳、焊点是否与相邻走线冲突、正负极弹片在电池公差范围内是否仍能接触。若设备存在跌落要求，还应重点观察电池对角受力时是否会跳出围框，必要时通过上盖压边、点胶槽或增加限位筋进行补强。通过这样的结构校核，电池座虽小，却能在产品全生命周期内提供稳定的备用电源连接。
