电吉他双线圈拾音器结构外观建模

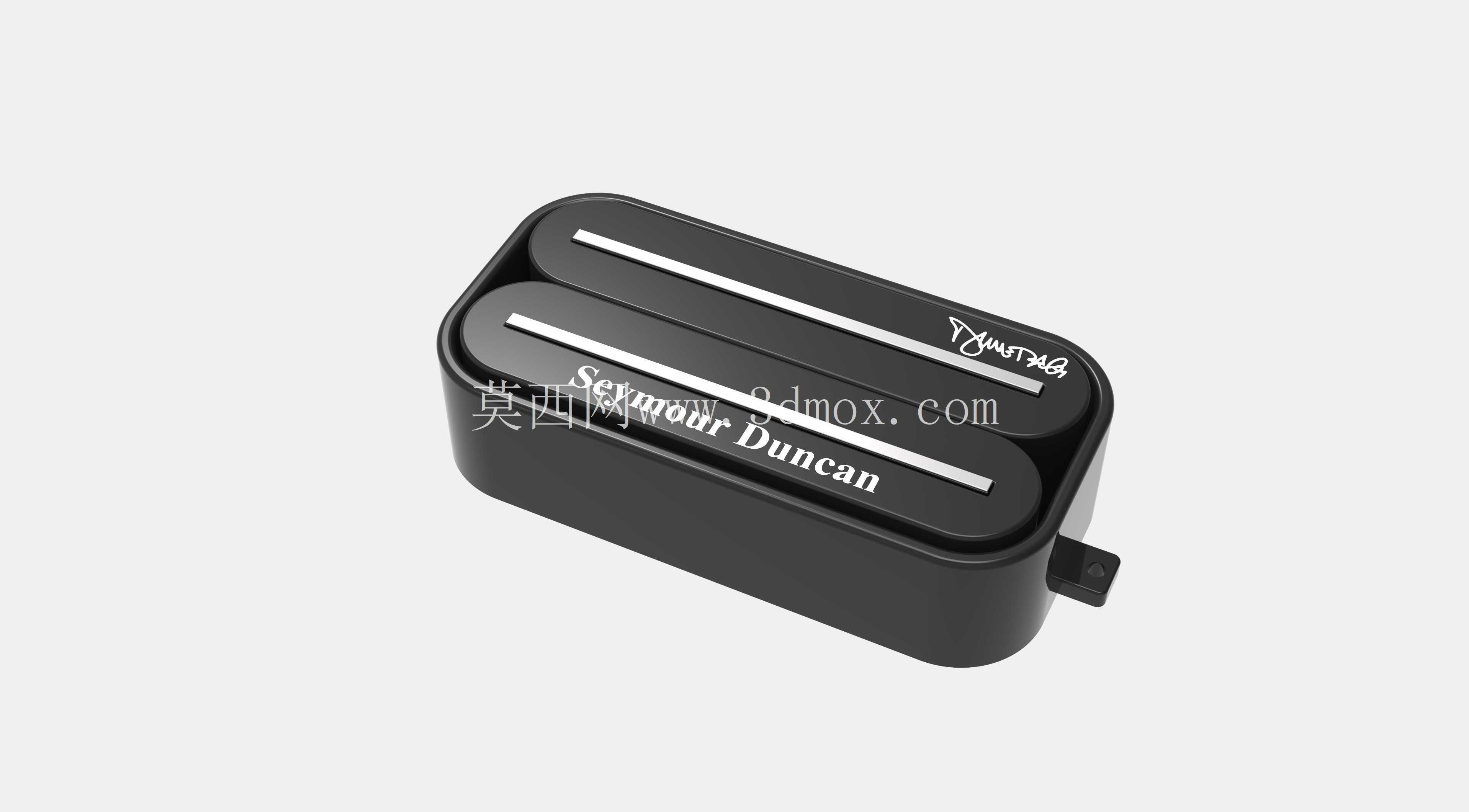

　　该模型呈现的是电吉他上使用的双线圈拾音器组件，主体为长条形黑色外壳，内部包含两组平行的磁极条与线圈封装结构，端部带有出线安装位，整体造型对应吉他琴身拾音器槽位中的嵌入式安装场景。建模时先从外轮廓入手，确定拾音器外壳的长宽比例、圆角过渡以及上下两层磁极条的平行关系，再处理表面标识、侧边出线凸台和底部安装边界，使外观件在装配时能够与吉他面板、拾音器固定环和高度调节螺钉形成合理配合。

　　在电吉他系统中，拾音器承担将琴弦机械振动转换为电信号的作用，双线圈结构通过两组线圈反向绕制、磁极对应布置，可降低单线圈拾音器常见的工频噪声，同时输出更饱满的中低频响应。该类部件常用于摇滚、布鲁斯、金属等风格的电吉他，既可以安装在琴颈位置获取温暖厚实的音色，也可以安装在琴桥位置获得较高输出和更强的拨弦动态。实际设备选型时，需要关注拾音器与琴弦间距、磁极条位置、琴身开槽尺寸以及电路仓走线空间，否则会出现安装干涉、磁条对弦不准或信号线弯折受限等问题。

　　从结构设计角度看，拾音器外壳不仅是外观包覆件，也是线圈、磁极片、灌封材料和接线端的承载基础。模型中黑色外壳采用圆角矩形截面，边缘做连续倒角，既减少装配时对琴身漆面的刮擦，也能在注塑或机加工原型制作时改善脱模和刀具路径。两条银色磁极条沿长度方向布置，位置需要与六根琴弦的振动范围对应；磁极条表面略高于外壳平面，但在真实产品中通常还要控制与琴弦之间的高度，避免磁拉力影响琴弦延音，或因距离过远导致输出电平下降。

　　安装边界方面，这类拾音器通常沉入电吉他琴身预设槽内，外侧通过拾音器环或直接由螺钉、弹簧支撑，实现高度和倾斜角度微调。建模时需要保留底部与侧面的间隙，给灌封线圈、导线引出和安装弹簧留出空间。端部小凸台可理解为线缆出线或定位结构，在装配到琴体后，导线需穿过琴身内腔连接电位器、开关和输出插座，因此出线方向不能与琴身槽壁冲突。若用于定制吉他开发，该三维数据可进一步检查拾音器与护板、琴桥、指板末端以及琴弦扇布之间的相对位置，也可用于验证不同琴型开槽尺寸下的适配性。

　　外观细节上，模型表面的品牌字符和装饰线条通过贴图或凸纹方式表达，能够用于产品展示、装配说明和渲染评审。对于结构工程师而言，外观标识虽然不承担机械功能，但其位置会影响模具刻字、丝印工装和后期表面处理工艺；在批量生产中，字符区域应避开装配受力边和频繁摩擦位置，外壳顶面则需保持平整，以保证磁极条、线圈封装和外盖之间的层级关系清晰。

　　该模型的建模思路偏向产品外观与装配边界验证，适合在乐器配件开发、电吉他改装件设计、三维结构教学和渲染展示中使用。通过它可以直观理解双线圈拾音器的外部形态、磁极条布置、出线位置以及嵌入式安装方式，也能为后续细化内部线圈骨架、磁钢、接线焊片和灌封结构提供基础参照。在实际工程推进中，若要转化为可加工产品，还需结合目标琴型的槽位尺寸、琴弦规格、输出阻抗和电路参数，对外壳壁厚、固定孔位、密封方式和线材抗拉结构进行进一步校核。
