六槽间歇回转日内瓦分度机构

　　间歇回转工位在自动化装配线、多工位检测台、旋转料仓与步进输送机构里十分常见，这类机构需要把连续输入运动转换成按固定角度停顿、转位、再停顿的输出节奏。日内瓦分度盘正是围绕这一需求展开的典型结构，整体采用圆盘式布置，盘体上均布六道径向槽，槽口沿圆周方向等角度分布，配合拨盘上的圆柱销完成入槽、驱动、脱槽的完整循环。每一次拨盘回转，销柱进入一条径向槽后推动盘体转过设定角度，销柱离开槽道时，盘体上的圆弧锁止面与拨盘凸缘贴合，使输出盘在非转位阶段保持稳定，不会因外部轻微扰动产生漂移。

　　从实际使用场景看，这类分度件常布置在工作台面下方或回转工装中心，输出端可连接转盘夹具、料盘、检测工位支架或小型装配头。六槽方案对应单次六十度转位，适合六个工位均匀排布的设备：上料、预装、压合、检测、剔除、下料可以沿圆周依次展开，工位之间距离一致，操作者或执行机构在固定位置等待工件到达，减少了多轴联动带来的控制复杂度。与伺服直驱转台相比，纯机械日内瓦机构的节拍由输入轴转速决定，转位角度靠几何约束保证，不依赖程序补偿，在高速轻载、重复动作单一的场合更容易维护；它的不足也很明确，入槽和脱槽瞬间存在柔性冲击，不适合大惯量负载频繁启停，因此盘体设计时要尽量控制质量、降低转动惯量，并在槽口部位保留足够接触强度。

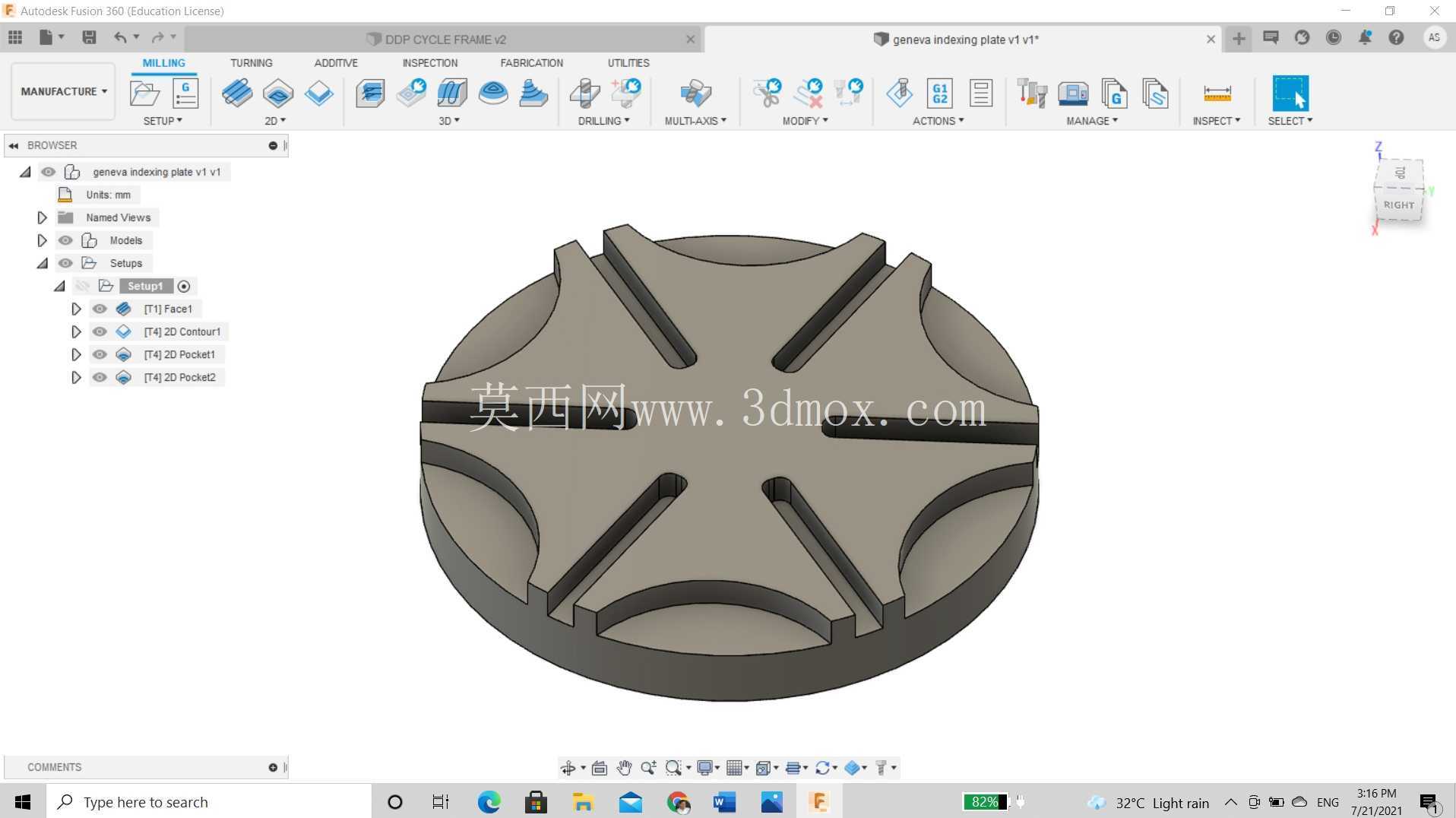

　　建模过程中先确定分度圆与锁止圆弧的配合关系。盘体外缘不是完整连续圆柱，而是按槽间分隔形成六段凸弧，凸弧半径与拨盘锁止凸缘半径匹配，转位结束后两段弧面贴合，限制盘体自由转动。径向槽从盘心附近向外延伸，槽宽按拨销直径配作，槽壁平行且与回转半径方向一致，保证销柱推入时接触线清晰；槽的外端留出让位空间，避免销柱在最大摆角位置与盘体干涉。盘体上表面六条凸起筋条沿槽向布置，既可以作为槽区的加强结构，又能在毛坯铣削时减少大面积薄腹板的振动；筋条之间的下沉区域减轻了盘体重量，也为夹具、螺钉或工位件安装留出平整基面。

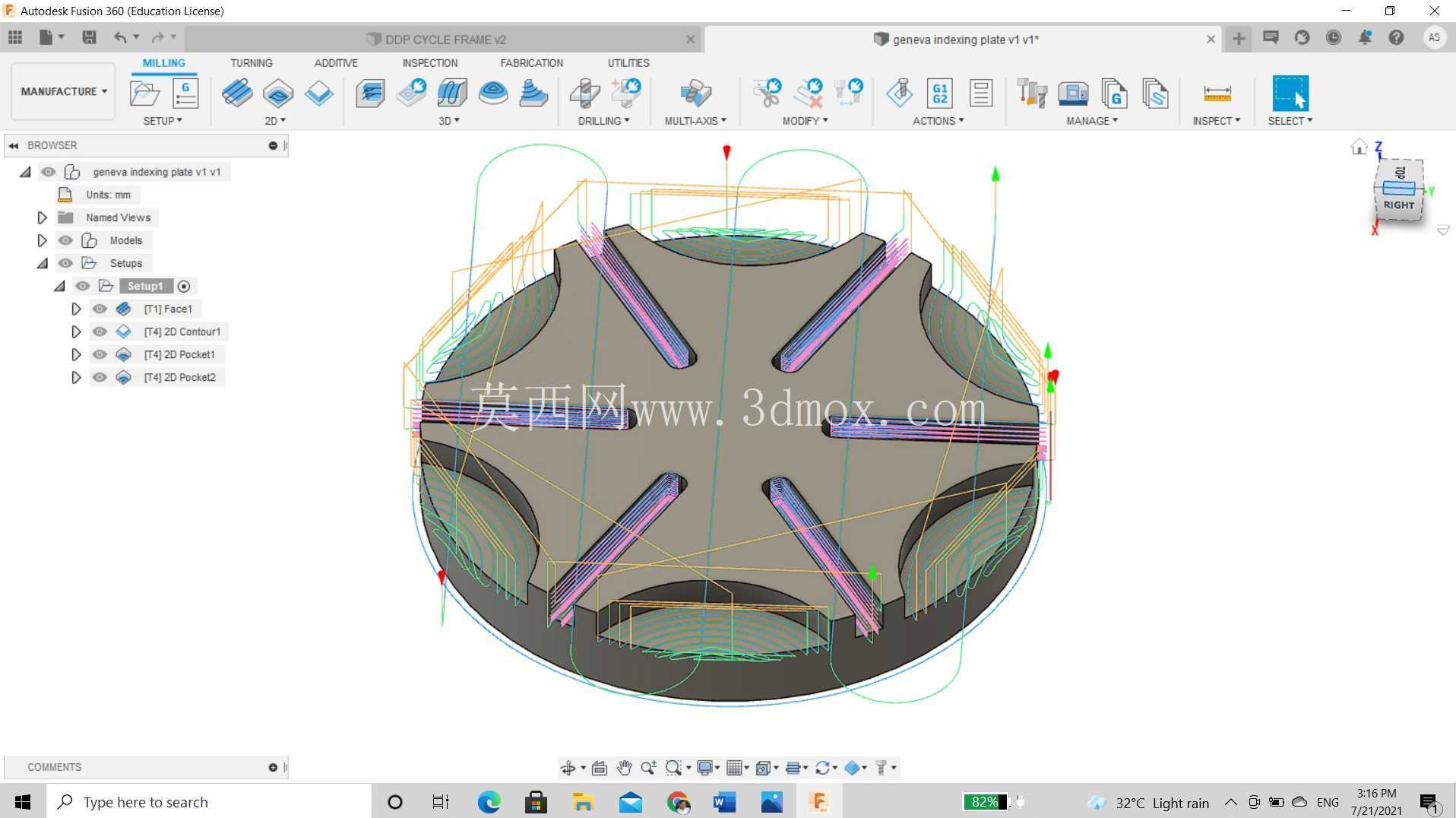

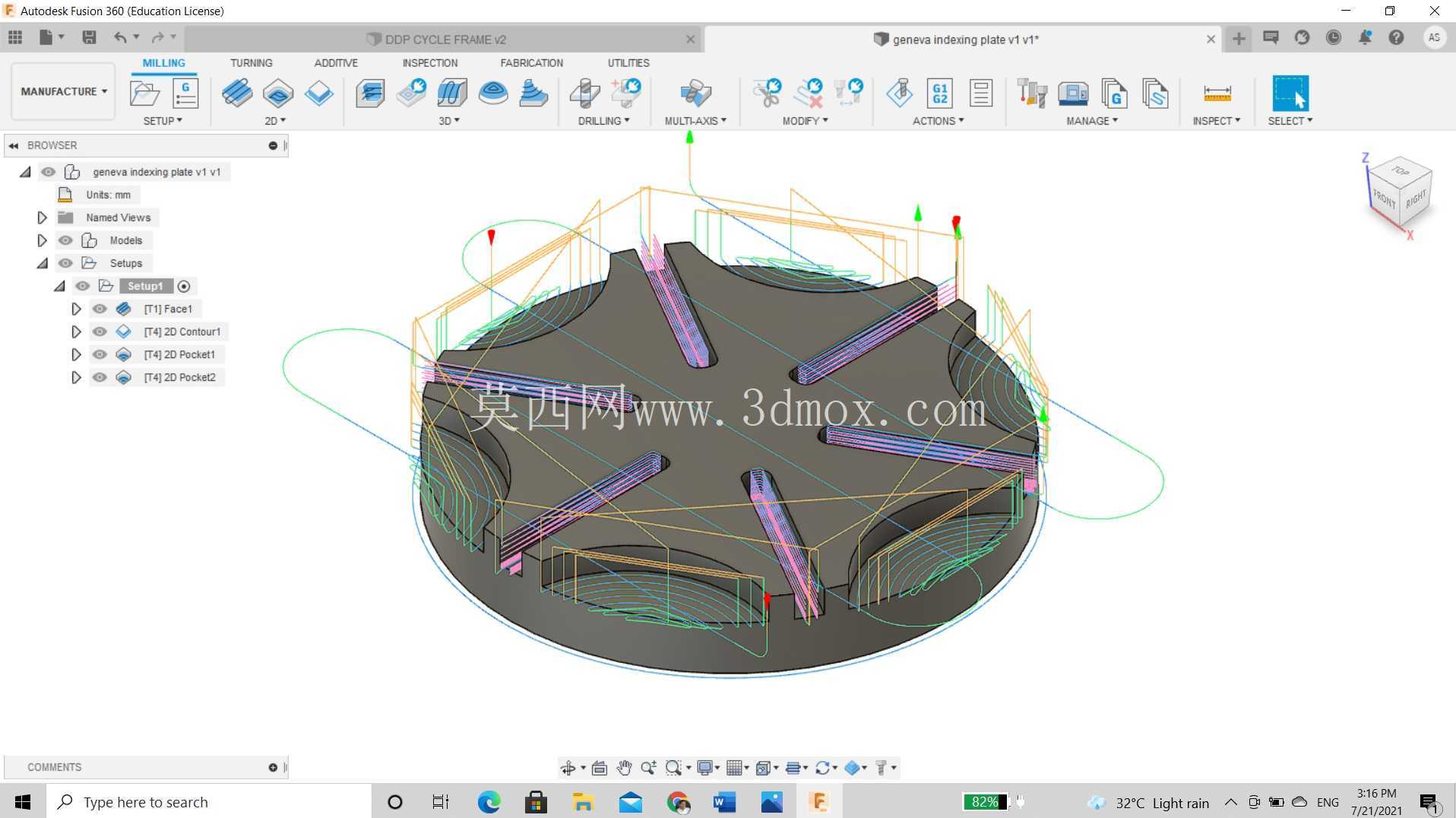

　　工艺实现上，该件可直接在三轴或四轴铣削设备上完成。毛坯选用圆盘铝料或型钢裁切件，先车削上下端面与外圆基准，再以中心孔和端面找正，铣出六处径向槽与锁止弧段。槽口入边需要做小倒角或圆滑过渡，因为拨销在进入瞬间存在相对滑动，锐边会加速销面磨损并产生压痕；锁止圆弧的表面粗糙度要控制稳定，弧面与拨盘凸缘之间保留合理间隙，间隙过大会在停位时产生明显回差，过小则在热胀或装配偏差下卡滞。盘体中心设置轴孔与键槽或紧定螺钉位，用于和输出轴连接；周边均布的螺钉孔可按工装接口调整，孔位不应切穿径向槽受力区，避免削弱槽根截面。

　　安装边界方面，盘体厚度要同时满足槽壁承压和轴向布局要求，过薄会导致拨销接触时槽口张开，过厚则增加惯量并挤占上下层空间。拨盘轴线与分度盘轴线的中心距是核心尺寸，必须按销柱轨迹和槽深同步核算，中心距偏差会直接改变入槽角度，造成撞击或锁止不到位。装配时需保证两轴平行、端面共面，拨销端部与槽底留有微量间隙，盘体轴向用挡圈或轴肩限位，径向通过轴承支撑。调试阶段先手动盘车确认六个槽位依次入合顺畅，再逐步提高输入转速，观察停位后锁止弧是否完全贴合、槽面接触痕迹是否居中。若用于洁净或低噪声工位，可在销柱与槽面间增加自润滑衬套，并将盘体做阳极氧化处理，提高表面硬度与耐磨性能。整体结构没有复杂曲面，几何关系清晰，适合作为间歇传动教学验证、小型回转工装设计以及多工位设备方案选型的参考件。
