SATA22针母转公转接适配器结构

　　在台式机存储改装、工控主机硬盘扩容、小型NAS机箱理线以及老旧主板接口兼容改造场景里，SATA接口的公母转接需求十分常见。不少紧凑机箱内部硬盘位与主板原生SATA接口间距局促，直插线材容易出现弯折应力集中、接口对位偏差，或是不同批次硬盘、供电线材接口公母朝向不匹配，强行插拔极易掰弯接口内的接触弹片，甚至拉脱主板焊盘。这款22针SATA母转公适配器，正是为解决这类装机痛点完成的结构建模，整体采用一体式硬质转接壳体设计，无需额外延长线材，直接在两个SATA接口之间完成桥接，既可以抵消硬盘安装位与接口之间的位置公差，也能调整接口对接朝向，避免SATA数据线、供电线长期处于大角度折弯状态。

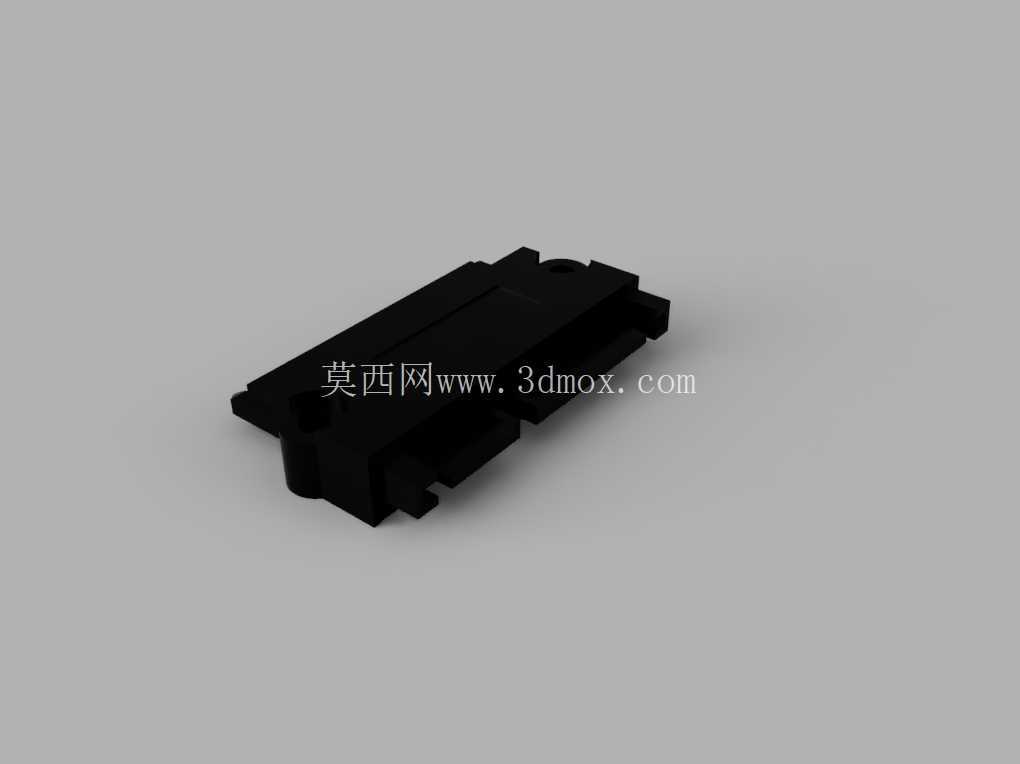

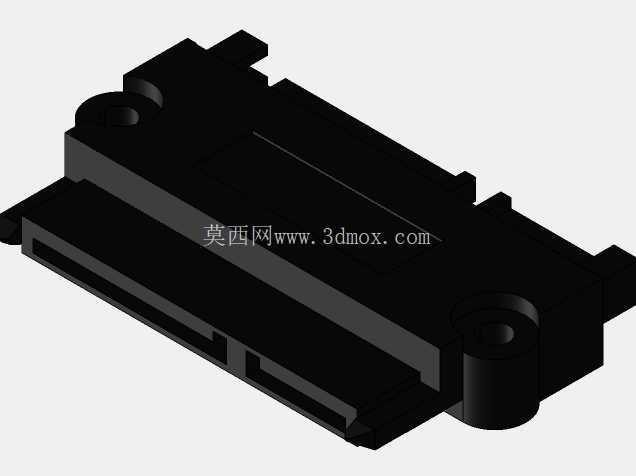

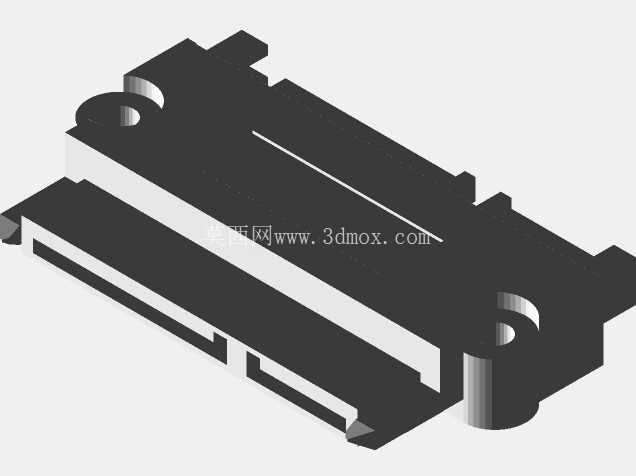

　　从结构设计思路来看，建模阶段优先还原了SATA22针接口的标准物理边界：22针接口本身整合了7针数据传输段与15针供电段，适配器一端为母座端，可直接插接主板、背板上伸出的SATA公头，另一端为公头端，可直接插入硬盘、光驱等存储设备的SATA母口。壳体两侧预留的带孔圆柱凸台是安装固定位，孔径匹配常规机箱硬盘架的M3固定螺丝规格，两个固定孔的中心距完全参照标准2.5寸硬盘侧装孔位布局，转接器既可以悬空直插完成无固定转接，也可以通过螺丝直接锁附在硬盘支架、机箱预留安装位上，避免设备搬运、震动过程中转接器出现松脱退针。壳体顶面做了平整的减薄凹槽，既控制了整体塑件壁厚均匀性，避免注塑生产时出现缩痕，也能在多硬盘堆叠安装时减少相邻部件的干涉余量。

　　外形尺寸方面，整个转接器的长宽高完全贴合SATA接口的标准插拔空间，主体长度控制在短转接件的合理区间，不会像延长线那样占用多余走线空间，厚度方向避开了SATA接口周边的电容、电阻元件禁区，公头插入硬盘接口后，壳体边缘不会和硬盘金属外壳产生硬干涉。母座端的接口开槽深度严格对应SATA公头的插入行程，槽口边缘做了导入倒角，现场装机盲插时也能顺利对位，不会出现插歪顶弯针脚的问题。壳体两侧的卡扣凸筋对应SATA接口的防脱卡位，插合后可以提供适度的保持力，普通工况拉扯线材时不会直接松脱，同时维护拆卸时用手即可拔出，不需要额外工具撬动。

　　实际工程应用里，这类转接件常用来解决几类典型问题：一是工控柜内固态硬盘安装方向与主板接口朝向垂直，直插线材转弯半径不足，用这款硬转接件直接改变接口对接方向，省去定制异形线材的成本；二是多硬盘位机箱里硬盘堆叠间距过小，常规SATA线头的塑胶外壳厚度过大插不进去，这款薄型转接壳体可以替代厚重线头，在狭窄间隙里完成连接；三是老旧设备维修时，原有板载SATA公头出现针脚氧化、根部开裂，通过转接器可以调整受力点，避免故障接口继续承受线材拖拽应力。建模过程中所有配合面都预留了合理的插拔间隙，壳体棱角处全部做了R角过渡，既符合塑胶件的脱模工艺要求，也避免装机时锋利边缘割伤线材绝缘层。固定孔位做了沉台设计，螺丝锁入后头部不会凸出壳体表面，不会和相邻硬盘产生摩擦。整个结构没有多余的复杂特征，完全围绕接口兼容、安装固定、空间避让三个核心需求展开，可直接用于3D打印样件验证、注塑件结构开模参考，也能在整机三维布线阶段导入装配，校核机箱内部的安装间隙，提前排查干涉风险。
