标准尺寸航模舵机伺服执行机构

　　在小型机器人关节、航模舵面控制、教学实验平台以及小型自动化工位的选型过程中，舵机是最常被用到的低成本角位移执行元件。这套三维数模完整还原了一款标准尺寸塑胶外壳舵机的全部外部结构，从顶部输出轴、中部壳体到底部出线端，再到两侧带安装孔的固定耳，所有和装配、干涉检查相关的边界都做了写实建模，能够直接放入整机装配体中完成布局校核。

　　从实际使用场景来看，这类舵机最常见的部署位置是遥控模型的转向与姿态控制环节：在车模上承担前轮转向驱动，在航模上拉动副翼、升降舵摇臂，在小型机械臂项目里作为单关节回转动力源，也会被集成到教育类竞赛机器人的夹爪开合、拨杆抬升机构中。它的核心功能是接收PWM控制信号，将内部直流电机的旋转运动经齿轮组减速后，由顶部输出轴传递限定角度范围内的扭矩，配合外置摇臂即可把回转运动转化为拉杆的直线推拉动作。

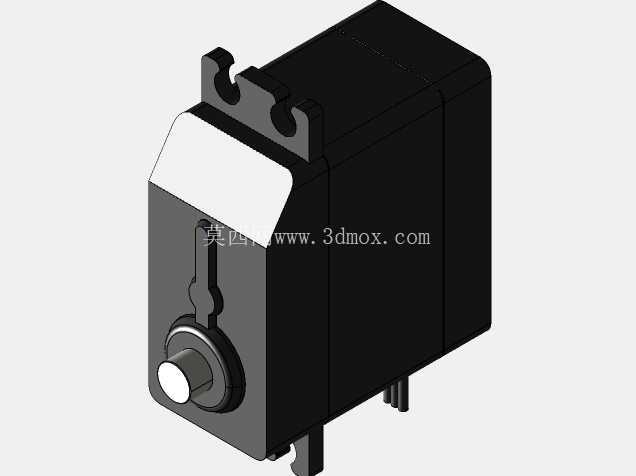

　　数模的外形设计完全遵循通用标准舵机的安装规范：主体为长方体封闭壳体，上下壳通过分型面拼合，侧面预留的两组带孔安装耳是整机固定的核心接口——安装耳上的通孔中心距、孔径都匹配市面主流标准舵机支架，装配时直接穿过M3自攻螺丝或者配套铜柱即可完成锁紧，不需要额外加工转接板。顶部输出轴采用阶梯轴加齿盘的结构，轴端高出壳体顶面，周围的圆形凸台是上壳的轴座加强区域，建模时保留了凸台与壳体的圆角过渡，这一细节在真实零件上用于分散摇臂受载时的应力，避免轴根位置塑胶开裂。输出轴顶端的浅色圆盘对应舵机自带的伺服摇臂安装位，轴中心的花键齿形在数模中做了简化表达，但外圆直径、伸出高度都按实物尺寸还原，选型时可以直接据此校核摇臂装配后与周边结构的间隙。

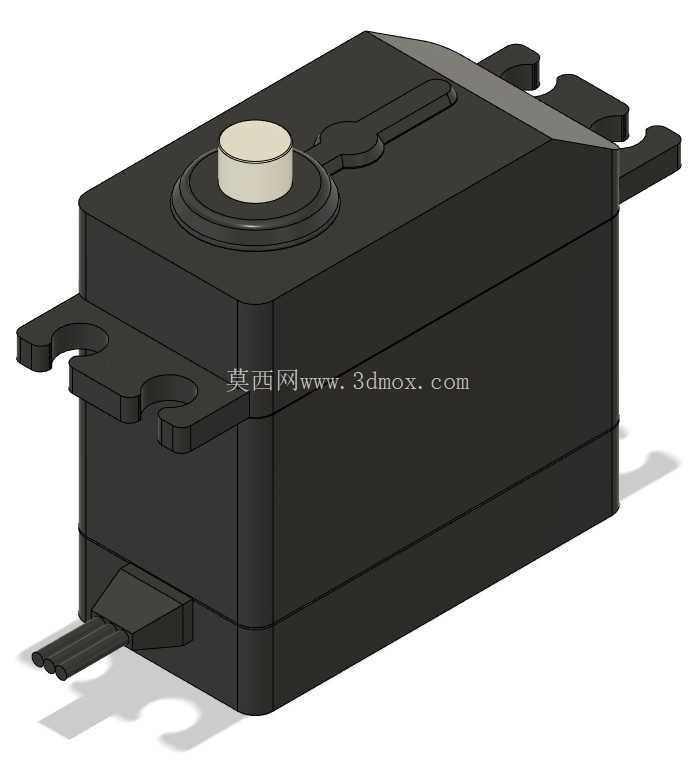

　　壳体侧面的出线端从底部一角引出三根平行导线，数模中将线缆的出线方向、根部的防弯折护套都做了实体表达，这部分在布局时非常关键：舵机安装在紧凑舱体内时，线缆弯折半径如果过小，长期摆动会导致内部线芯断裂，建模时保留出线护套的长度和走向，就能在装配阶段提前规划走线槽位置，避免线缆被壳体安装面挤压。壳体顶面还做出了一处长条形凹槽标识位，对应实物外壳的铭牌粘贴区域，这一特征虽然不参与运动，但在做外观渲染、整机装配演示时能够还原真实产品的视觉效果。

　　从安装边界角度梳理，这款舵机的主体长宽高比例符合标准55g级舵机的通用尺寸，两侧安装耳向壳体左右对称伸出，耳端的半圆开孔轮廓完全贴合螺丝头的避让需求，装配时螺丝从耳片上方穿入、下方锁螺母，耳片下方需要预留至少2mm的螺母容纳空间。输出轴的回转中心线垂直于壳体顶面，轴端的工作摆角通常在左右各60度范围内，配套摇臂的长度决定了末端拉杆的线行程，在数模中装配不同长度摇臂时，可以直接通过软件的运动仿真检查摇臂摆动全程是否会触碰壳体顶面或者周边机架。壳体四个边角都做了小圆角处理，既符合注塑零件的拔模工艺要求，也避免了安装时锐边划伤导线。

　　在结构设计思路上，这类舵机外壳采用上下扣合的塑胶壳体，内部容纳直流电机、减速齿轮组、电位器反馈元件与控制电路板，数模虽然只展示外部形态，但分型面的位置、壳体侧壁的加强筋隐含轮廓都通过外表面的折线特征体现出来，工程师在做二次结构设计时，可以依据此外形反向设计舵机安装仓的内腔尺寸：仓体内壁与舵机壳体之间预留0.3~0.5mm的装配间隙，四周设置限位筋顶住壳体侧面，防止舵机在大扭矩输出时发生自转松动。对于需要多台舵机并排布置的多关节机器人结构，利用这套数模可以快速完成阵列布局，核对相邻舵机安装耳、出线线缆之间的干涉情况，大幅缩短样机迭代周期。
