推入式卡扣铆钉快装紧固结构

　　这类推入式卡扣铆钉主要用于薄板、塑料壳体、仪表面板和设备护罩的快速固定，常见于电气控制柜、家电外壳、汽车内饰板、通风管道盖板以及轻量化装配工位。与传统螺纹连接相比，它不需要攻丝、螺母配合或旋转拧紧，操作者沿轴向压入预制孔后，下端弹性结构即可越过孔壁并在背面张开，形成轴向限位；拆卸和维护时也能减少工具依赖，适合节拍较快的产线装配。

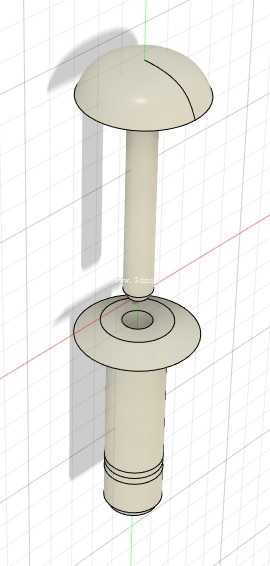

　　从结构上看，模型由上端宽大蘑菇头、中间穿过基材的杆部、下端多层环形卡接结构组成。上端帽盖承担压紧面，将被连接件压在帽盖下方；杆部直径决定可穿过的预制孔范围，并在受拉时承担主要载荷；下端的弹性瓣片或倒刺在进入孔位时受孔径约束向内收拢，穿过孔后回弹扩张，卡在板件背面。多层环形结构可以适应不同板厚区间，也能在振动工况下增加保持力，避免铆钉因冲击、热胀冷缩或面板微动而松脱。

　　建模时需要重点处理几个装配边界。首先是安装孔直径，孔过小会造成压入力陡增，甚至使塑料卡爪剪切断裂；孔过大则卡接量不足，铆钉容易晃动或被直接拔出。其次是总夹紧厚度，帽盖下表面到卡接环有效支承面之间的距离，应覆盖目标板厚并保留少量预压量。若板厚接近上限，卡爪张开空间不足，装配阻力会明显增大；若板厚接近下限，铆钉轴向窜动量增加，面板可能产生异响。杆部长度也要与帽盖高度、卡爪压缩行程一起校核，保证压入后卡爪能够完全越过孔背面。

　　外形尺寸方面，蘑菇头直径通常大于安装孔较多，用于提供足够的承压面积，避免较软的塑料或薄金属板在压紧处产生压痕。帽盖下表面应尽量平整，与被固定面形成稳定接触；杆部与孔壁之间可保留合理间隙，便于吸收孔位公差。下端卡爪的导入端需要设置倒角或锥面，使铆钉在手工按压或简单工具压入时能够自动对中。卡爪背面的承托肩不宜过薄，否则承受拔出载荷时容易发生塑性变形；也不宜过厚，否则需要更大的插入力。

　　在实际选型中，材料多采用尼龙等具备韧性和耐磨性的工程塑料，其弹性恢复能力适合反复卡接，同时还能带来绝缘、减重和耐腐蚀的效果。用于电子设备外壳时，非金属杆体可以避免不同金属件之间的电化学接触；用于汽车内饰或家电面板时，均匀的帽盖外观也能满足可见区域的装配要求。若工作环境温度变化较大，应关注材料软化和冷脆倾向，并结合孔位材料热膨胀系数调整配合。

　　三维结构设计不应只画出外形，还要把装配过程中的变形路径表达清楚。卡爪在入孔阶段被径向压缩，穿出后回弹锁定，这一过程决定了插入力、拔出力和重复装拆性能。模型中可通过剖视或简化装配体检查帽盖、杆体、卡爪与板材之间的干涉关系，尤其要确认卡爪最大外径、压缩后外径、孔倒角以及板厚之间的匹配。对于需要在自动化产线上使用的场景，还应考虑铆钉能否被振动盘或送钉机构稳定拾取，帽盖和杆部是否适合吸嘴或压头定位。

　　该紧固件的价值在于用简单的轴向动作替代复杂的螺纹操作，把定位、压紧、防脱和绝缘等功能集中在一个小型零件上。结构工程师在面板设计阶段同步确定孔径、板厚、边距和压入空间，能够减少后期装配卡滞、松脱和外观不良等问题。
