3520封装表贴功率电阻三维结构

　　在高密度电源板、伺服驱动板、工业控制主板以及汽车电子控制单元的布局评审中，功率电阻往往是最容易被忽视却直接决定板面热分布的元件。3520封装属于表贴功率电阻中尺寸偏大的一类，长边沿焊接方向延展，两端电极覆盖在陶瓷基体端头，顶面通过丝印标识阻值，整体呈低矮矩形块状。该三维结构围绕真实表贴装配关系建立，重点还原电阻体的黑色保护层、端电极金属化区域、底部焊盘接触面以及顶面字符凸起关系，便于结构工程师在PCB堆叠、外壳干涉检查和热场分析时直接调用。

　　从设备用途看，这类电阻常见于开关电源输出端的电流采样、制动回路能量泄放、分压检测以及负载模拟。与小信号0603、0805电阻不同，3520规格能够承受更高脉冲功率和持续温升，因此在布局上不能只按电气连接处理，还要考虑周围电容、电感、连接器和壳体的间距。模型将元件本体高度、端头台阶和底部悬空间隙表达清楚，可用于检查贴片件与钣金外壳、灌胶面、导热垫或散热片之间的最小安全距离。

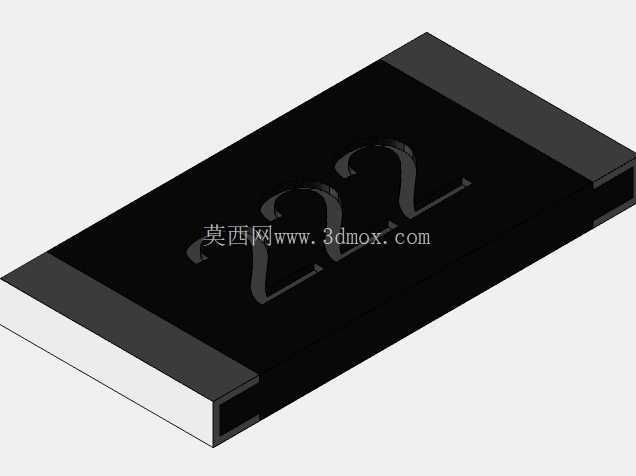

　　建模思路上，电阻主体采用长方体陶瓷基体作为承载核心，外部包覆黑色耐温保护层；两端电极以对称金属帽形式包裹端头，并向底面延伸形成可焊区。顶面阻值字符并非简单贴图，而是以浅浮雕方式呈现，能够在渲染和剖切时保持实体层次。底部与PCB之间保留表贴工艺常见的微小 standoff 间隙，这一细节对焊膏厚度、焊点圆角和热膨胀应力判断很关键。若在自动化产线中进行吸嘴取件仿真，还可依据顶面平面区域判断真空吸附位置，避免将吸嘴中心压在字符边缘或端头过渡区。

　　外形尺寸与安装边界需要结合3520封装的公称长宽高控制。元件长度约为8.9mm量级，宽度约为5.1mm量级，高度通常在1mm以内，具体公差应以器件规格书和焊盘图为准。三维布置时，PCB封装焊盘应与端电极底面重合，外侧留出返修热风回流空间；元件长轴方向尽量避开板边卡扣、螺钉柱和连接器插拔行程。若多只功率电阻并排布置，不应仅满足电气间隙，还应在相邻器件之间保留热扩散通道，必要时让长边平行于风道方向，降低局部热堆积。

　　在结构评审中，该模型可用于三类检查：第一是装配干涉，确认电阻顶面与外壳、绝缘片、线束扎带不存在接触；第二是工艺可达性，核对吸嘴取放、焊盘外露、AOI视场和返修烙铁空间；第三是热机械耦合，分析端电极在温循过程中与FR4板之间的热膨胀失配。由于大封装表贴电阻的焊点面积较大，焊点既承担电气连接，也承受剪切应力，布局时应远离板边高弯折区，并避免靠近固定螺钉造成的机械应变集中。

　　从功能特性看，功率电阻的价值不只是提供欧姆值，还在于把脉冲能量转化为可控热量。3520封装依靠较大的陶瓷基体面积和端电极传导路径，将热量向焊盘与铜箔扩散。三维模型若用于热仿真前处理，可将黑色保护层、陶瓷体和金属端头分别赋予材料属性，端面与底面设置为主要热传导边界，顶面设置对流和辐射边界。这样能够更真实地评估电阻在过载瞬间的温升，而不是把整个元件当作均匀发热块。

　　对于选型工程师而言，该结构也提示了封装库验证的重点：盘长不能过小，否则端头吃锡不足；盘宽不能过度外扩，否则焊点应力增大并可能抬高立碑、偏移风险。模型中两端电极的对称关系、底面可见范围和本体倒角，都可以作为封装库校核依据。将其放入板卡总装后，还能与周围MOS管、整流桥、电感等高器件形成完整的高度地图，帮助结构团队在图纸冻结前发现空间冲突。

　　整体而言，这一3520表贴功率电阻结构并不追求复杂曲面，而是强调电子制造现场真正需要的尺寸边界、材料层次和装配关系。它适用于PCB结构设计、电源模块布局、自动化贴装验证、热流分析以及教学演示，能够让工程师在虚拟阶段就把焊点、散热、吸嘴和外壳干涉等问题提前暴露，减少样机阶段反复改板的风险。
