深沟球密封滚珠轴承结构设计

　　这套滚动轴承结构围绕中小载荷旋转支承场景展开，核心采用深沟球轴承的经典构型，由内圈、外圈、滚动钢球与两侧密封件共同组成。从整机布置角度看，这类零件常出现在电机输出端、泵轴支承位、输送辊筒、轻工设备转轴以及小型减速机构中，承担径向载荷为主，同时可兼顾一定比例的双向轴向载荷。建模时先把套圈滚道作为基准，内圈与轴颈形成配合面，外圈则装入轴承座孔，二者同轴度直接影响旋转精度和后期运行噪声。

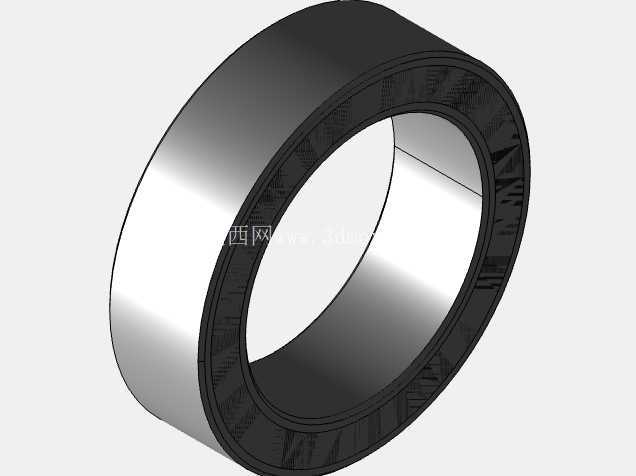

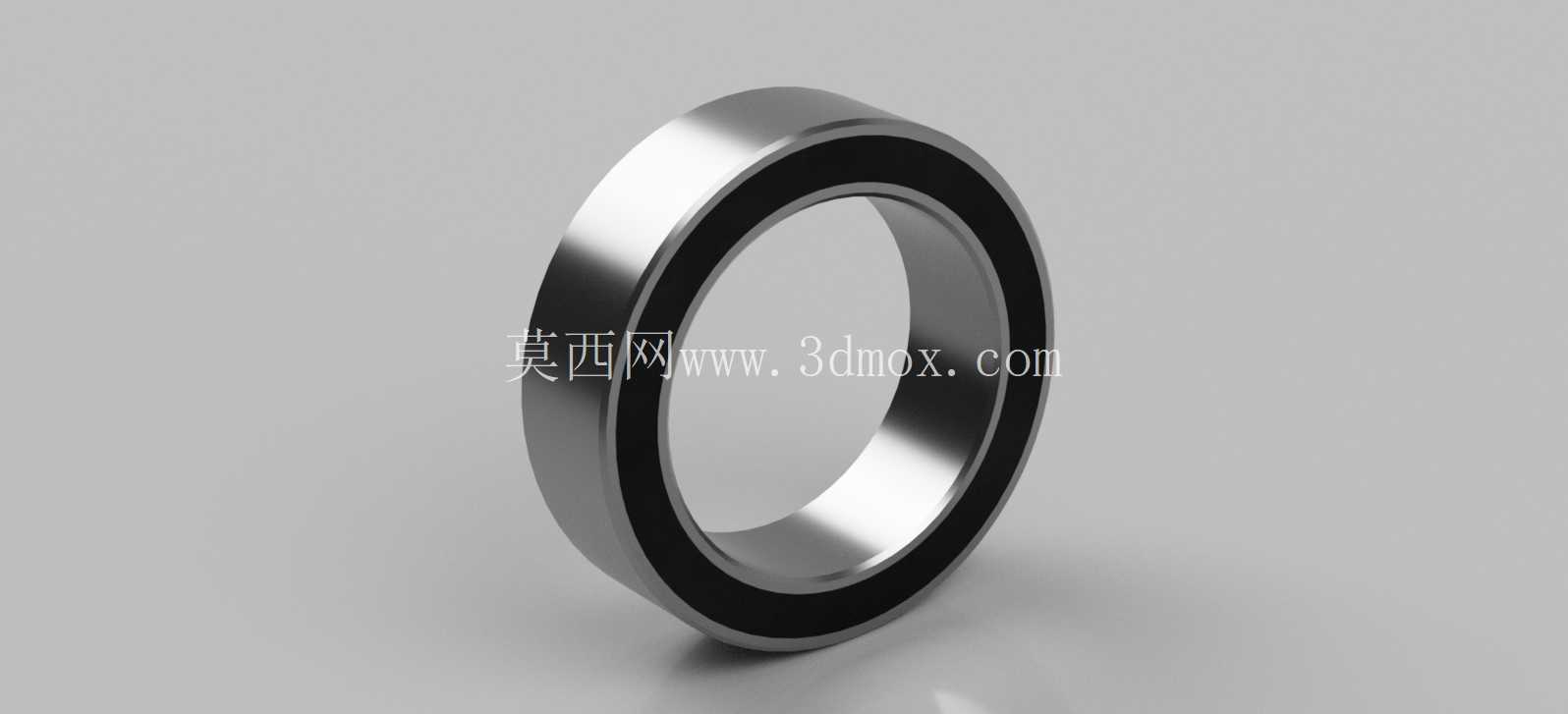

　　结构表达上，套圈截面保留了深沟球轴承的典型弧形滚道，滚动体沿圆周均匀排布，钢球与滚道之间为点接触受力关系。相比滑动支承，滚珠结构在启动阶段摩擦阻力更小，旋转过程中润滑膜更容易维持，适合中高速、连续运转的轴系。两侧黑色密封结构用于阻挡粉尘、切削液和外部杂质进入滚道，同时减少润滑脂外泄；在开放式传动箱中可选用开式结构，而在农机、食品输送、户外设备或粉尘较多的工位，带密封圈的方案更利于延长维护周期。

　　尺寸边界需要在轴系设计早期锁定。模型给出内径25毫米、外径10毫米的标注口径，工程落地时应结合轴肩高度、座孔台阶、挡圈槽和端盖压紧空间复核；常规选型中，轴承内径必须与轴颈匹配，外径与座孔形成规定公差带，宽度方向还要考虑内圈定位、外圈固定以及热膨胀间隙。若轴较长或跨距较大，不能只按单个轴承建模，应成对考虑固定端与浮动端布置，避免温升后套圈被轴向卡死。

　　滚动体数量按10个滚珠进行圆周排布，这一数量影响承载能力、接触应力分布和保持架空间。钢球数量增加时，单个滚动体分担的载荷下降，但球径和保持架壁厚会受到限制；球径增大则有利于提高额定动载荷，却会压缩套圈壁厚。实际设计中需要在轴承外径、内径、宽度确定后，通过滚道曲率半径、球径和节圆直径反复协调，使钢球既能装入滚道，又保证套圈根部有足够强度。

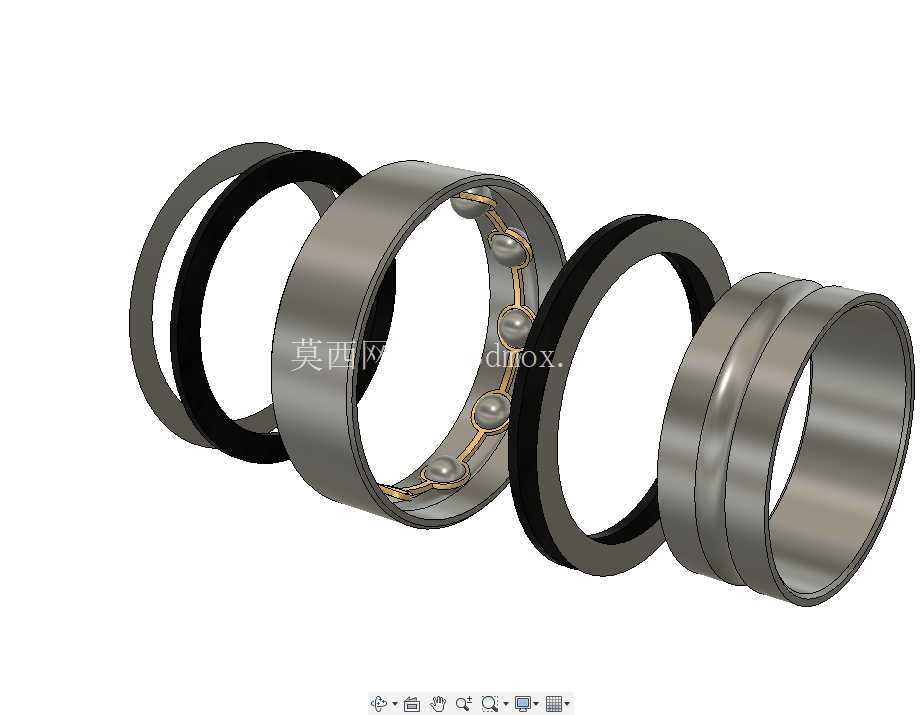

　　从装配关系看，内圈随轴转动、外圈固定于座孔是最常见方式，也可根据行星轮、张紧轮等场景反过来使用。安装时通常采用压套抵住配合套圈端面施力，禁止通过滚动体传递装配冲击力，否则容易在滚道表面形成压痕。三维建模阶段把密封圈、滚道、钢球和套圈分层表达，能够帮助工程师在干涉检查时确认端盖、隔套、轴肩和锁紧螺母之间的空间关系，也便于后续生成工程图、剖切视图和爆炸装配示意。

　　在设备用途层面，该轴承并不直接传递扭矩，而是为旋转轴提供稳定支承，降低轴系摩擦损失，并保持齿轮、带轮、叶轮等工作部件的径向位置。轴系一旦缺少可靠轴承，齿轮啮合侧隙会波动，密封件会偏磨，电机转子也可能出现扫膛风险。因此模型虽然结构简洁，却属于传动系统中的基础关键件。设计评审时应重点关注配合公差、润滑方式、密封形式、轴向固定和拆装工艺，而不是只关注外观圆环造型。

　　对于三维从业者，绘制此类零件时可先通过旋转特征生成内、外套圈，再按节圆阵列钢球，最后补充密封圈与保持架细节；若用于运动仿真，应给钢球保留自转与公转关系，给套圈设置同轴约束；若用于选型汇报，则应突出安装边界、载荷方向和密封结构，使模型既能展示外观，也能服务于轴系布局和现场装配。
