电吉他效果器防滑调节旋钮结构

　　这类带竖纹防滑槽的圆顶调节旋钮，核心应用场景集中在电吉他、贝斯这类弦鸣电声乐器的效果器踏板、音箱控制面板以及琴身自带的音量音色电位器轴端，是乐手现场演出、录音室调试音色时直接接触操作的人机交互零件。现场演出环境下乐手往往佩戴拨片、手指沾有汗渍，昏暗舞台上也无法目视确认旋钮位置，因此旋钮外周的轴向防滑棱做了等距分布设计，每道棱边做了微小圆角过渡，既避免棱边过于锋利硌手，又能保证手指转动时不会打滑，哪怕快速扫动调整增益、音量参数，也能精准控制旋转角度。

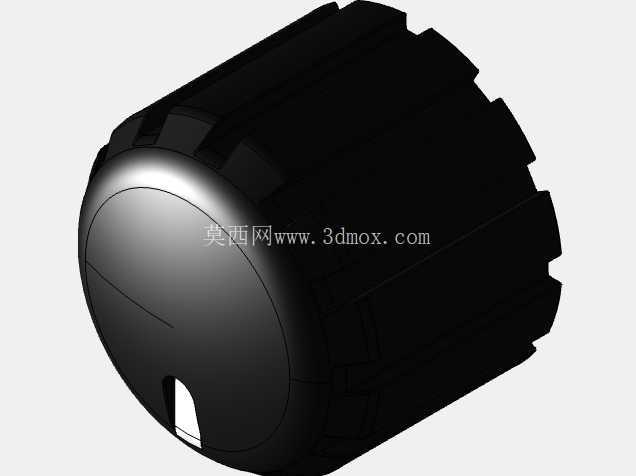

　　从结构设计思路来看，旋钮整体采用矮圆柱加圆弧穹顶的外形，穹顶顶面做了极小的三角定位标记，这个标记的作用是在多旋钮并排布置的效果器面板上，乐手可以快速通过标记指向判断当前旋钮的旋转档位，区分失真度、均衡、音量各参数的预设位置，无需低头紧盯面板。外周的防滑槽并非通长贯通整个旋钮高度，槽体下端预留了一圈平直的环形底边，这个结构细节有两个工程作用：一是旋钮注塑成型时，环形底边可以作为零件顶出的承力面，避免顶针直接作用在外观面留下顶白痕迹；二是旋钮按压装配到电位器轴上时，底边可以作为压装受力面，保证压装力均匀传递，不会压裂穹顶薄壁区域。

　　安装边界方面，这类旋钮适配标准的6mm直径花键电位器轴，旋钮内部预制和花键轴匹配的内孔卡槽，装配时直接对准轴端按压到位即可，无需额外紧固件，依靠塑料自身的弹性抱紧力实现周向防转，日常维护更换时用平口螺丝刀轻轻撬动旋钮底边即可拆下，不会刮花效果器面板。旋钮的整体外径控制在15-18mm区间，高度在16-20mm区间，这个尺寸是经过大量乐手操作验证的：外径过小会导致手指捏持时接触面积不足，转动微调时精度差；外径过大则会在多旋钮并排的紧凑型效果器上占用过多面板空间，相邻旋钮之间容易出现误触碰，相邻旋钮中心距通常预留20mm以上即可完全避免操作干涉。

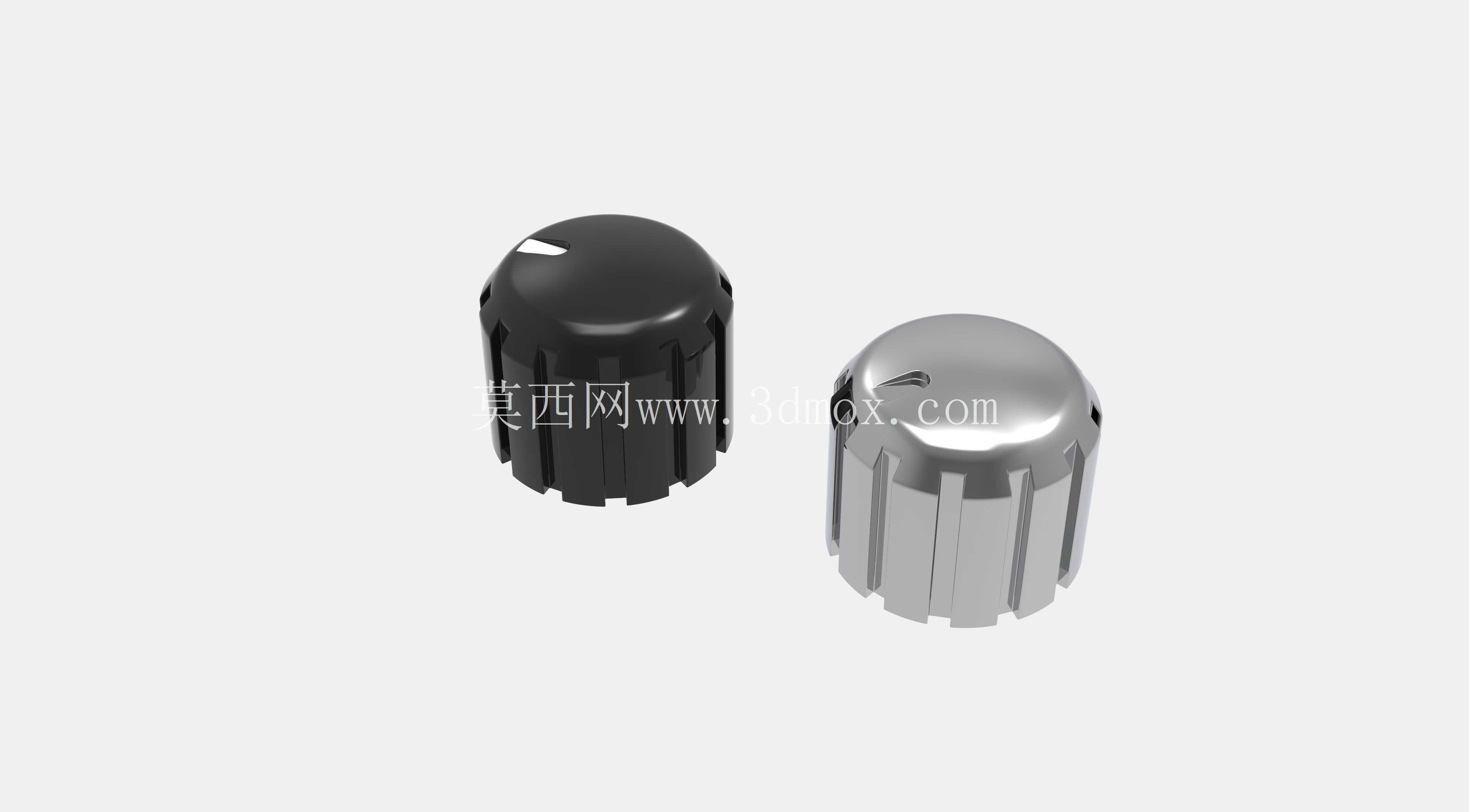

　　穹顶的圆弧曲面设计除了外观辨识度之外，也考虑了现场使用的磕碰场景：演出过程中效果器踏板经常会被乐手脚部意外碰到，圆弧顶面没有尖锐棱角，磕碰时不会产生应力集中导致旋钮开裂，同时光滑的穹顶表面不会勾挂演出时的线材、拨片袋边缘，减少现场故障隐患。旋钮提供哑光黑和亮面镀铬两种外观质感，哑光黑款多用于复古风格的失真效果器，表面做细晒纹处理，长时间使用手指摩擦留下的汗渍、划痕都不明显；亮面镀铬款多用于现代风格的综合效果器，金属质感和效果器的金属外壳形成视觉统一，镀铬层下方的基材为工程塑料，相比全金属旋钮重量更轻，不会给电位器轴带来额外的径向载荷，长期使用不会出现电位器轴偏磨、转动卡涩的问题。

　　从建模实现的角度，这类零件的特征逻辑非常清晰：先旋转生成基础的穹顶加圆柱基体，之后阵列切除外周的防滑槽，所有槽体的圆角、拔模角度都要同步设置，旋钮内壁的加强筋沿内孔周向均匀分布，既保证旋钮和电位器轴的抱紧力，又减少塑料用料，避免零件成型时出现缩痕。内壁和电位器轴配合的预留间隙控制在0.1mm以内，间隙过大会导致旋钮转动时出现旷量，乐手微调参数时会有空行程；间隙过小则会导致装配困难，低温环境下塑料收缩甚至会出现抱轴过紧、旋钮无法转动的问题。旋钮顶面的定位标记做下沉0.3mm的凹槽设计，可以填充白色油漆作为标识，长期摩擦也不会脱落，比丝印标识的耐用性高一个量级。
