尖头弹簧顶针连接器结构设计

　　这类尖头弹簧顶针在电子测试治具、PCB 板卡检测、模块烧录工位以及小型设备内部电连接中使用频率很高。它本质上是一种可压缩的弹性接触件，依靠内部弹簧提供稳定预压力，使针尖在压合过程中始终贴紧被测焊盘、测试点或金属接触面，从而在频繁插拔、反复压合的工况下保持较低且稳定的接触电阻。

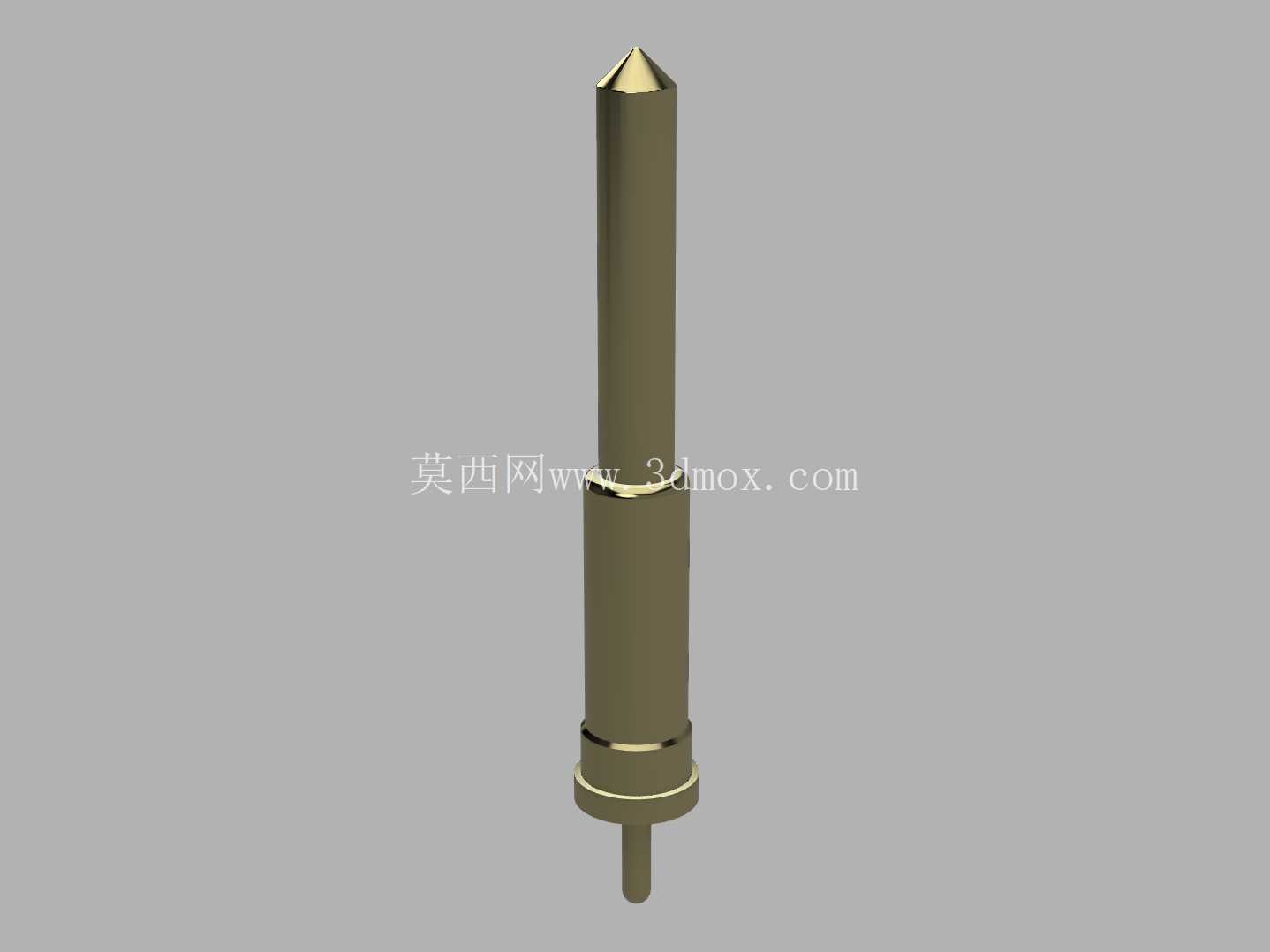

　　从结构上看，该零件沿轴向可以分成几个功能段。最上端为锥形针尖，锥面在压向测试点时具有一定的自找正能力，即使治具下压位置存在轻微偏差，针尖也能顺着锥面滑入目标区域；尖头形式同时适合接触较小的焊盘或开孔式测试点，减少平面错位带来的滑脱风险。针尖下方为细长柱塞段，承担主要伸缩导向作用，长径比较大时需要关注侧向受力，避免在偏载压合中出现卡滞。中部为针管外壳，是容纳弹簧和柱塞的主体，外壁通常作为安装定位面，也可在焊接或压装时提供支撑。靠近下部的凸缘和环形台阶用于轴向限位，既可以限制柱塞弹出，也能在装入塑胶孔位或治具固定板时确定安装高度。最下端为尾针，可用于压接、焊接或插入对应孔位，实现与底板、线束或测试电路的连接。

　　设计这类弹簧针时，首先要明确工作行程与额定压缩量。针尖接触产品后并不是越压越好，压缩量过小会导致接触压力不足，遇到板面翘曲、焊点高度差或治具公差时容易瞬断；压缩量过大则会增加针尖磨损、弹簧疲劳和针管胀裂风险。实际选型通常会在推荐工作行程内取中间段，让治具闭合后仍保留一定余量，以吸收 PCB 厚度公差、压合平面度误差和重复定位偏差。弹簧力需要结合接触表面状态确定：普通镀金焊盘可采用中等预压力，氧化较重或表面有涂层的测点则需要更高法向力来刺破微观氧化层，但力值过大又会在薄板上留下明显针痕，甚至压伤脆弱焊盘。

　　外形尺寸与安装边界是三维建模时必须交代清楚的部分。针管外径决定安装孔直径及孔间距，密集阵列布置时还要考虑相邻针之间的绝缘距离、塑胶壁厚和扳手或压装空间。整体长度影响治具叠层厚度，上端针尖露出高度要与压头行程匹配，下端尾针长度则要满足焊接孔深或插座夹持深度。中部凸缘直径一般大于针管外径，可作为承靠面，建模时应保留台阶过渡，不宜为了外观简化而删掉限位结构。针尖锥角、柱塞直径、针管壁厚、尾针直径和各段同轴度都会直接影响装配效果，尤其是针管与柱塞之间的配合间隙：间隙过大，柱塞受侧向力时容易摆动，接触位置不稳定；间隙过小，加工误差或微小污物会造成伸缩不顺。

　　在测试治具场景中，这类弹簧针常成排或成阵列安装，每一根针对应一个测试点。布置时需要结合 PCB 测点坐标建立孔位，优先让压合力沿针轴方向传递，避免斜压。若产品表面存在高低差，可通过不同安装高度、等高块或浮动压板来保证各针压缩量接近。对于高频信号或小电流检测回路，还应关注针体材料、镀层和接触电阻，针管与柱塞之间的滑动接触路径不能只按理想导体处理，实际阻值会随磨损、污染和弹簧压力波动。

　　建模过程中，可按回转体特征快速构建外部轮廓，但不能把它简化成一根固定圆柱。柱塞与针管应作为可相对运动的两个部分处理，分别建立自由状态、推荐压缩状态和极限压缩状态的位置参考，便于在装配体中检查针尖与测点的初始间隙、压合后剩余行程以及尾端是否与底板干涉。内部弹簧可按示意或详细结构建模，重点是表达压缩方向和安装空间；若用于工程出图，则需补充关键直径、长度、台阶、倒角、表面粗糙度及镀层要求。针尖处可设置小倒角或圆滑过渡，以减少尖锐边缘对焊盘的切削；尾针与针管连接处也要避免应力集中。

　　该结构虽然体积小，但在自动化测试和精密连接中承担的是信号与电流传输的基础功能。设计时不能只关注外观形状，而要把接触可靠性、压缩行程、安装孔位、侧向受力、磨损寿命和维护更换一起纳入考虑。三维模型准确表达各段边界后，结构工程师可以直接在治具板、压板、产品外壳或 PCB 间距中进行干涉检查，也能为后续选型、装配和加工提供明确依据。
