多控制杆位微型微动开关三维结构

项目分类:通用五金配件 发布时间:2024-11-26 ID:810832
  • 多控制杆位微型微动开关三维结构
  • 多控制杆位微型微动开关三维结构
  • 多控制杆位微型微动开关三维结构
  • 多控制杆位微型微动开关三维结构
  • 多控制杆位微型微动开关三维结构

  在自动化产线的工位限位检测、小型机电设备的位置反馈、家电控制回路的通断触发场景里,微动开关是承担机械位移到电信号转换的基础元件,这款多控制杆位置适配的微型微动开关,正是针对紧凑安装空间下多触发工况设计的结构件。从实际装机的使用逻辑来看,这类开关常被布置在气动滑台的行程端点、柜门闭合检测位、小型执行机构的动作到位触发点,不需要复杂的传感接线,依靠机械触杆的位移就能快速实现回路通断,在低压控制回路里承担信号采集、极限位置保护、动作联锁的作用,哪怕是在粉尘、轻度油污的车间环境里,纯机械触发的结构也比光电类传感元件有更强的抗干扰能力,不会因为光线遮挡、表面积灰出现误触发。

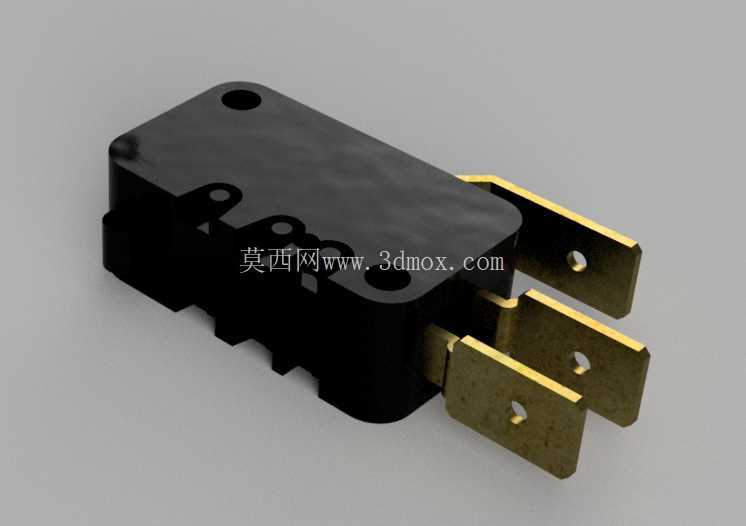

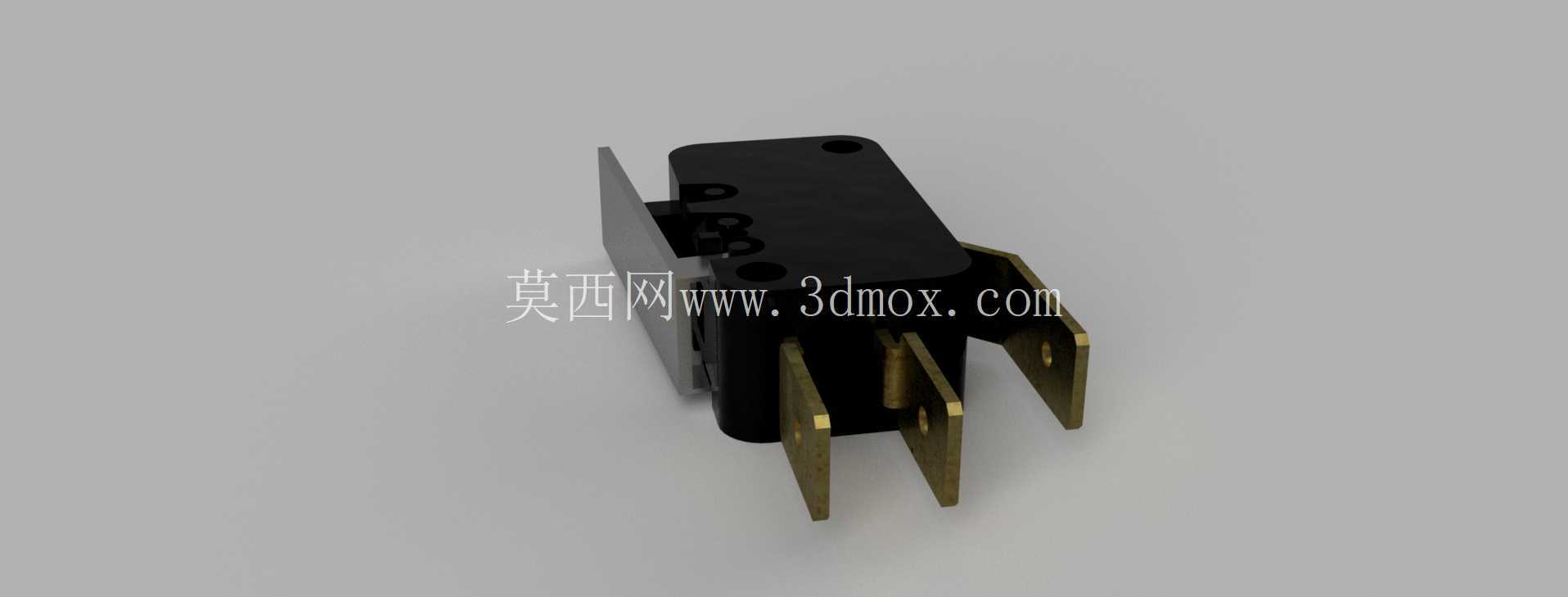

  这款开关的本体采用方正的黑色绝缘壳体作为基座,壳体内部预留了动触点、静触点的安装腔,外部伸出的三组黄铜接插引脚直接对应回路的常开、常闭与公共端,引脚采用扁状插片结构,适配标准的快接端子,装配时不需要焊接,直接压接端子就能完成接线,在批量设备组装时能大幅减少接线工时。壳体侧面预留的控制杆安装位支持不同形式的触发杆配置,不管是短按动的按钮式直压触发,还是加长摆杆式的侧向滑动触发,都可以在同一本体基础上更换触发部件,不需要改动壳体与接线布局,这也是它支持多个控制杆位置的核心设计思路:把触点通断的核心机构封装在固定壳体内,仅通过外部触发执行件的变体适配不同的安装触发角度。

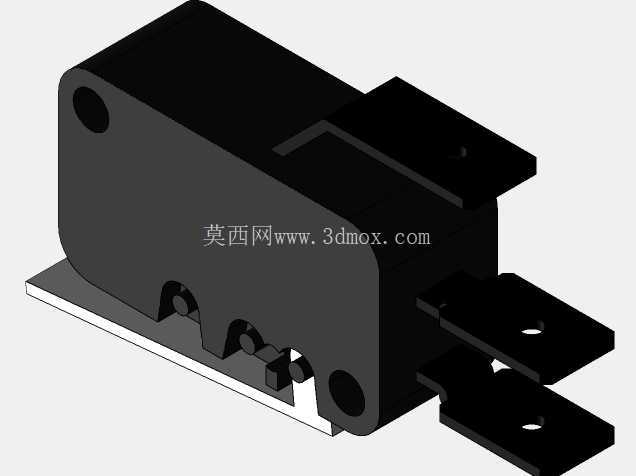

  从安装边界来看,这款微型开关的本体长宽尺寸控制在厘米级,壳体上预留的两个安装通孔可以直接用螺钉固定在设备钣金支架、塑料安装座上,引脚的伸出长度经过匹配设计,接插端子后不会和周边钣金件发生干涉,触发杆的动作行程控制在毫米级,触发压力经过调校,既不会因为设备运行的轻微振动出现误动作,也不会因为触发压力过大导致执行机构卡滞。在三维建模过程中,壳体的分型面、引脚的嵌装卡位、内部触点的弹片行程都做了对应还原,接插引脚的黄铜材质外观、绝缘壳体的哑光黑表面质感都和实物装机状态一致,设计人员在做整机布局时,可以直接把该模型导入装配体,核对安装孔位间距、引脚接线空间、触发杆的运动路径,提前排查安装时可能出现的干涉问题。

  在结构设计的细节考量上,壳体的边角做了小圆弧过渡,避免装配时刮伤接线线材,引脚和壳体的结合位置做了密封挡边,减少日常使用中灰尘、碎屑进入触点腔的概率,触发动作的触点间隙控制在合理范围,既能保证通断时的电弧快速熄灭,也能保证长期往复动作后触点不会出现过量磨损。这类微动开关的适配场景覆盖了低压电气柜、小型包装设备、办公机电、家电控制等多个领域,在做设备选型时,设计人员只需要根据触发方向选择对应长度的控制杆,核对安装孔位与引脚定义,就能直接完成整机的触发回路布局,三维模型的完整还原也让前期的结构干涉检查、安装空间预留不用再等待实物样品测绘,大幅缩短设备的设计迭代周期。
