MELF0204圆柱形贴片电阻三维结构

　　在高密度PCB装配与工业控制板卡的结构评审中，片式阻容元件往往是最容易被忽略、却直接决定贴装良率与整机可靠性的细节。MELF 0204这类圆柱形金属电极无引脚电阻，和常规矩形厚膜片阻在外形、受力与焊盘匹配上存在明显差异，若三维封装库只按二维丝印粗略拉伸，后续在SMT钢网开口、吸嘴选型、回流焊姿态校核以及板级干涉检查中都会埋下隐患。

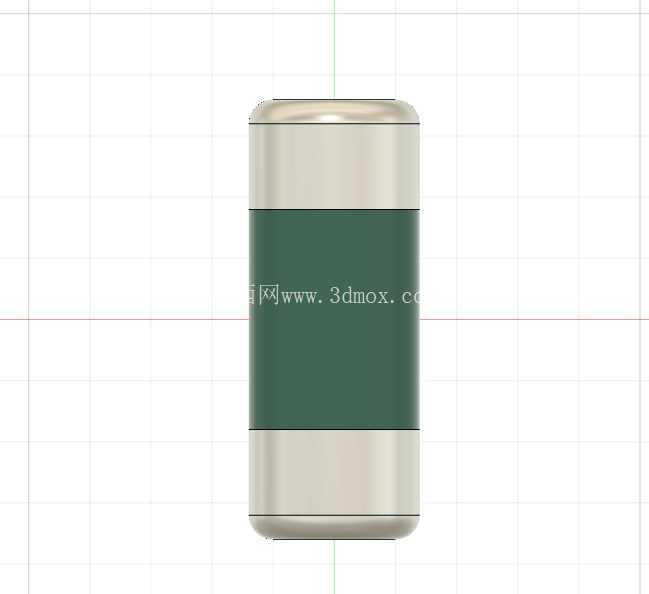

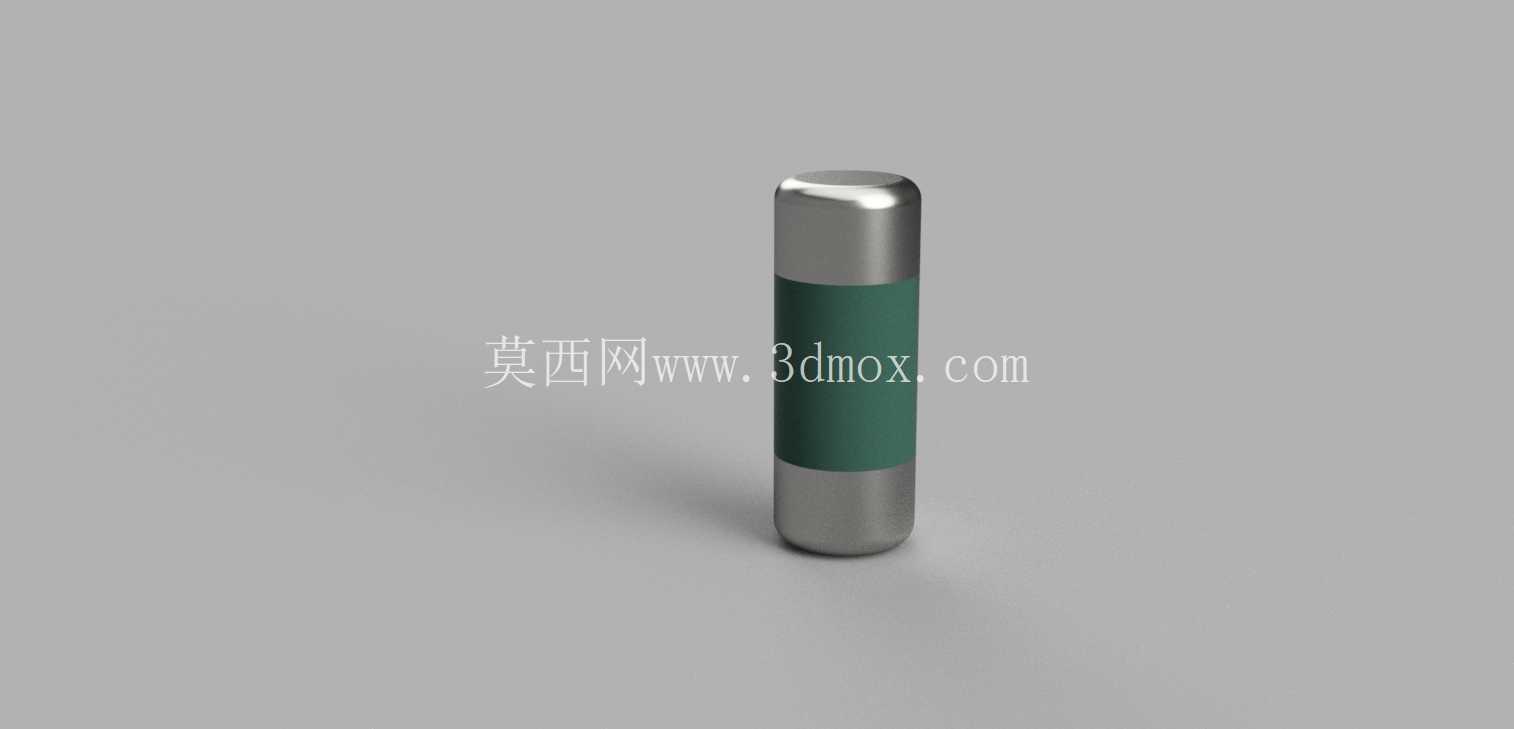

　　该模型围绕真实圆柱电阻的三段式结构展开：两端为光亮金属端帽，中段为深绿色电阻基体，整体呈细长圆棒形态。建模时没有把零件简单处理成等直径圆柱，而是还原了端帽与基体之间的直径过渡、端部圆角以及金属电极包覆长度。这些细节在视觉上只是微小弧面，在工程上却对应焊膏浸润区域、焊点爬升高度和元件立碑、翻滚风险的判断依据。端帽端面并非尖锐直角，略带圆角，能够反映来料编带中元件相互接触、吸嘴取件以及贴装压力作用下的真实边界。

　　从功能上看，MELF电阻依靠两端金属化电极与PCB焊盘形成焊点，中段电阻体承担额定阻值与功耗。圆柱形结构在高频、脉冲和精密模拟电路中有其应用价值，表面应力分布与矩形片阻不同，热膨胀方向也更接近轴对称。对于电源采样、信号调理、仪器前端以及长寿命工业电子设备，封装库不仅要给出占位轮廓，还应让结构、工艺和电子工程师在三维环境中看清元件高度、端帽位置和相邻器件间距。

　　尺寸控制以0204封装的最大实体边界为依据，重点约束总长、本体直径、端帽直径与电极覆盖长度。总长决定焊盘外沿间距，直径决定元件占用宽度与贴装后最高点，端帽包覆段则影响可焊接区域。建模过程中把这些尺寸作为独立参数处理，便于在Fusion360或其他机械CAD环境中调整同族规格，也方便后续派生0102、0207等MELF封装。外形虽然简单，但参数关系不能随意：若端帽长度过短，焊点包络不足；若中段基体伸入焊盘过多，又会造成焊接热容量与姿态异常。

　　安装边界方面，该元件采用表面贴装方式，平卧于PCB焊盘之上，不存在插件孔和弯脚结构。板级布置时，轴向应与焊盘中心线重合，圆柱母线与板面接触区域理论上为一条线，实际依靠两端焊膏熔融后的表面张力完成定位与固定。三维模型可用于检查吸嘴下方取料面、邻近 tall 元件的阴影效应、返修热风罩空间以及三防漆涂覆遮挡范围。对于密集板卡，还要关注元件滚动趋势：MELF器件在钢网厚度、焊盘对称性和贴片压力不当时，比矩形片式元件更容易出现偏移，因此封装模型中保留真实圆柱曲面，比使用简化方块更有利于装配工艺评审。

　　设计思路上，模型将金属端帽与电阻基体拆分为逻辑清晰的实体区域，材质表现也区分了金属电极和深色包覆层。这样做并非只为渲染效果，而是为了在剖视图、爆炸视图或焊点示意中准确表达电流路径与焊接界面。端帽表面可作为焊料润湿面，中段圆柱面则应避免与焊盘直接接触。模型轴线、端面和圆柱面均保持同心关系，端部圆角与本体过渡连续，适合在产品结构设计、PCB封装库建立、教学演示以及SMT工艺流程说明中使用。

　　在实际设备场景中，这类电阻常见于测量仪器、工业驱动板、通信模块、汽车电子控制单元以及高可靠性电源模块。工程师选型时通常先依据阻值、精度、功率和温度系数确定电气规格，再由结构与工艺人员确认封装尺寸、焊盘图形和板上空间。该三维结构把电气零件转化为可测量、可装配、可干涉检查的实体，使封装库不再停留在二维符号层面。围绕端帽长度、圆柱直径、总高和贴装姿态建立清晰边界后，后续与连接器、芯片、电容、屏蔽罩等器件协同布置时，就能在设计早期发现间距不足、吸嘴冲突或焊接工艺窗口不合理等问题。

　　从建模完整性看，零件没有多余支架、引脚或装饰特征，几何重心集中在细长轴线上，符合散装编带元件的真实形态。渲染状态下可直接用于产品展示，剖切状态下可用于封装培训，参数化状态下则可服务于标准件库建设。对于需要搭建电子装联数字样机的团队，这种小尺寸无源器件的准确三维表达，能够提升板级机械校核的可信度，也让SMT产线在夹具、钢网和检测程序制定前获得更直观的实体参考。
