等径正三通承插式管道接头

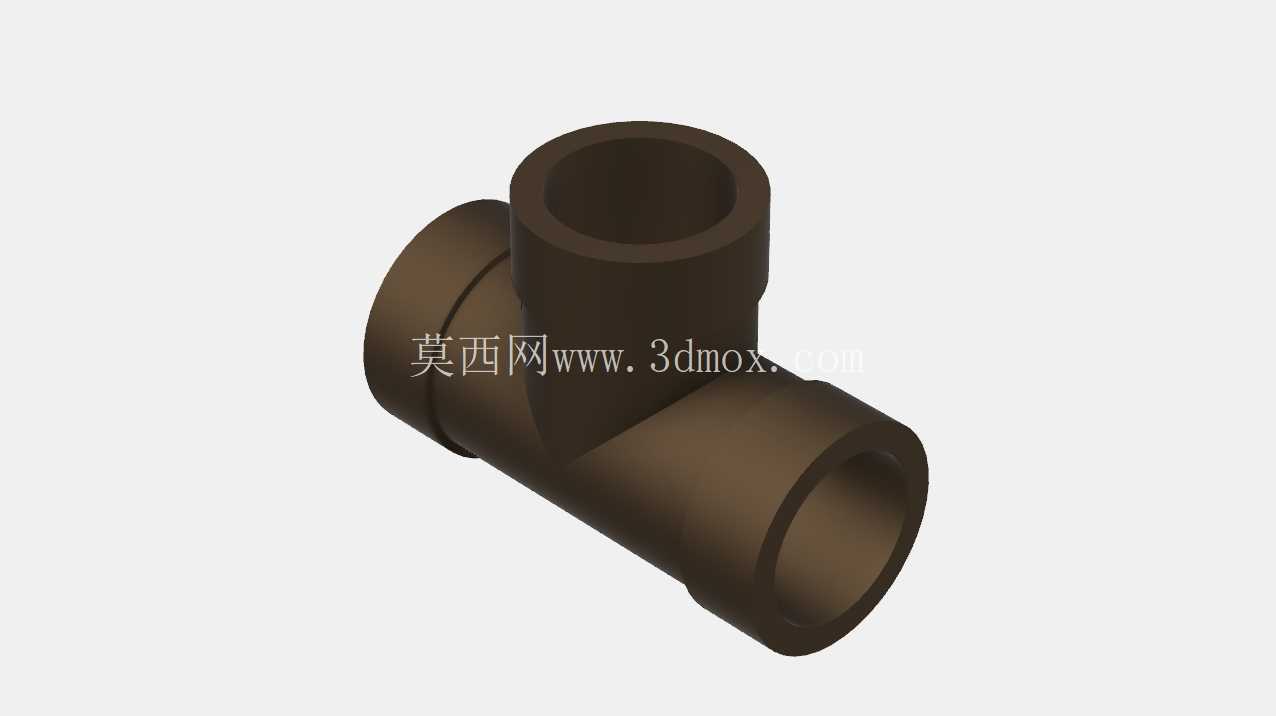

　　现场管路改造里，最常碰到的不是复杂阀组，而是主管走一段之后要分出一路支路的工况——这时候直接在管子上开孔焊接，焊缝质量受焊工水平影响很大，后期渗漏排查也麻烦，选用一体成型的三通接头做分流，装配效率和密封可靠性都要稳妥得多。这个T形接头就是针对这类三路交汇场景做的结构件，三个接口轴线两两垂直，其中两个接口沿同一直线贯通作为主管通路，第三个接口从主管侧壁垂直引出作为支管，流体从任意一端进入都可以顺畅分配到另外两个方向，既可以做一路进两路出的分流节点，也能反过来当两路汇合的汇流节点用，在给排水管路、低压流体输送、小型化工实验管线、气动系统布管里都很常见。

　　从结构细节看，三个管口都做了带台阶的承插式结构，接口端部内径略大于主管外径，装配时管子直接插入承口内部，台阶面起到轴向定位作用，插装到位后管口端面顶到承口底部止位，不用反复比对插入深度，现场施工时哪怕是新手也能快速把控装配尺寸。承插配合的间隙可以填充粘接剂、密封圈或者配合焊料做密封，相比对口焊接，承插结构把密封面从管口端面转移到了内外管配合的圆柱面上，配合接触面积更大，承压时密封层受力更均匀，抗振动松动的能力也更强。接头三个方向的外壁都做了均匀加厚，尤其是主管和支管交汇的相贯区域，这里是流体冲刷和应力集中的核心位置——内部介质转向时会在交汇处形成涡流，管壁承受的交变压力比直管段高，加厚过渡可以避免长期使用后局部磨穿，也能抵消注塑或者铸造过程中相贯位置容易出现的缩孔、壁厚不均缺陷。

　　建模的时候最先要敲定的是三个接口的中心高关系：正三通的主管两端同轴度必须保证，支管轴线要和主管轴线垂直相交，交点正好落在主管内腔的中心线上，要是轴线偏了，装配后相邻管子会出现别劲，强行锁紧会给接头带来额外的安装内应力，后期温度变化热胀冷缩时很容易从应力最大的位置开裂。承口的深度不能随便定，要匹配对应管径的标准插入深度，太浅了管子插进去之后咬合长度不足，受侧向拉力容易脱开；太深了又会挤占内部流道空间，甚至让插入的管子挡住支管通路，造成局部流道截面突变。内腔的相贯线位置要做圆滑过渡，不要留尖锐的棱边，直角交汇的尖角一方面会造成流体紊流、增大压损，另一方面应力集中系数会大幅升高，承压工况下很容易从尖角位置起裂。

　　安装边界上要提前预留操作空间，接头三个方向都要留出足够的管子插入和紧固距离，尤其是支管引出方向，如果旁边贴墙或者挨着其他设备，管子插进去之后没有操作空间打胶或者紧固，后期装拆会非常棘手。接头外轮廓的最大尺寸是三个承口端部的外圆，布管时相邻管路的间距要比这个外轮廓尺寸大出几毫米，避免安装时互相干涉。这类承插三通多用于低压常温的流体管路，选型时要确认接口尺寸和所用管材外径匹配，不同标准的管材外径公差有差异，承口配合间隙过大会导致密封层厚度不均，间隙过小则管子插不到位，装配前最好先试插一次，确认无卡滞、能到位再正式封接。
