Nardi方向盘转接法兰适配器结构设计

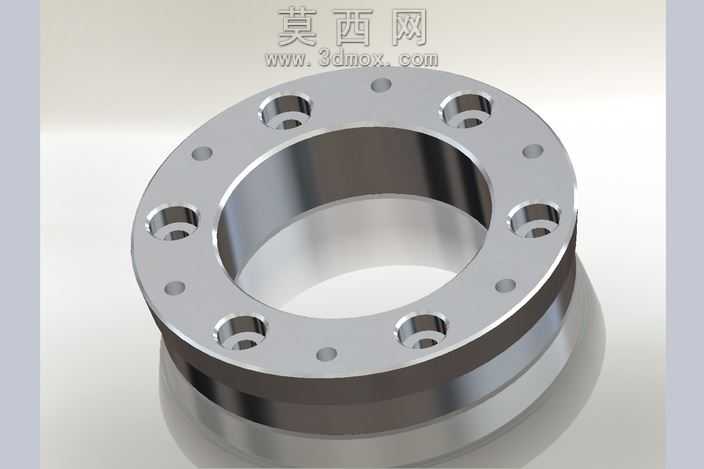

本作品为方向盘转接用法兰适配器，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工公差配合标准，对各安装孔位、同轴度、端面平面度等关键参数进行精准约束，确保后续生产加工的可行性。模型整体为环形法兰结构，主体采用回转体基础特征创建，通过拉伸、切除命令完成中心通孔的成型，中心孔内壁设置阶梯定位结构，可与转向柱轴端实现精准配合，保证装配后同轴度误差控制在合理范围内。法兰端面均匀分布两类安装孔位，一类为大尺寸沉头通孔，共6个沿圆周等角度排布，用于适配Nardi方向盘的安装螺栓，沉头深度经过精确计算，可保证螺栓安装后端面齐平无凸起；另一类为小尺寸定位销孔，共6个与大孔交替排布，用于装配时的周向定位，避免安装错位。模型材质设定为6061铝合金，渲染阶段采用金属磨砂材质，模拟阳极氧化后的表面质感，通过环境光、反射光的参数调整，还原金属零件的真实光影效果，端面边缘做0.5mm倒角处理，既去除加工毛刺，也提升零件的装配安全性。设计过程中充分考虑转接件的受力特性，对法兰盘厚度、孔位间距进行强度校核，确保在方向盘传递扭矩时不会出现结构变形，同时兼顾轻量化需求，在非受力区域做合理的壁厚优化，整体结构紧凑，安装定位精准，可直接用于后续的数控加工生产，适配对应车型的方向盘改装需求，各特征参数均可编辑调整，方便根据不同车型的安装尺寸做快速修改适配。
