带加强筋的法兰安装支座结构设计

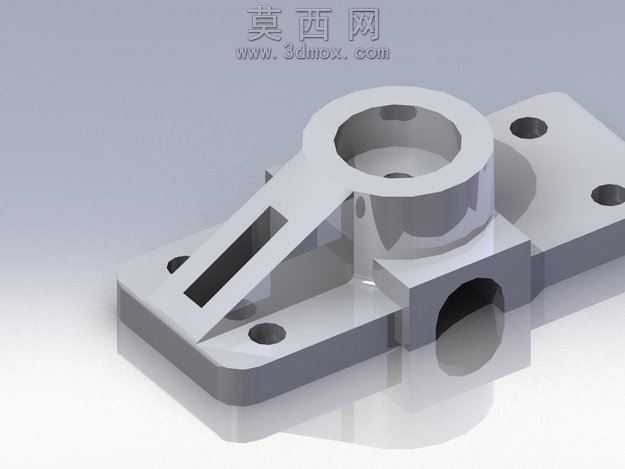

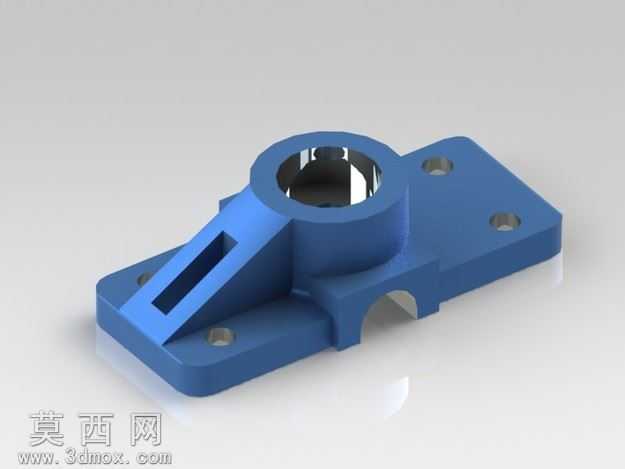

该作品为一款带加强筋结构的法兰安装支座，整体采用三维参数化建模方式完成，建模过程中优先以实体拉伸命令构建底座基体，底座为矩形平板结构，四个角位置预留沉头安装孔，用于将支座整体固定在安装基面，孔位尺寸严格按照通用安装标准设定，保证装配兼容性。中部的圆筒法兰结构采用回转拉伸命令生成，法兰内壁预留环形台阶结构，可适配对应规格的轴类零件完成插接定位，法兰端面均匀分布多个螺纹安装孔，用于外接部件的锁紧固定。连接底座与法兰筒的斜向加强筋采用带拔模斜度的拉伸切除命令生成，筋板中间开设长条形减重槽，在保证结构刚性的前提下有效降低零件整体重量，减少材料消耗。筋板与底座、法兰筒的衔接位置全部做圆角过渡处理，避免应力集中问题，提升零件的抗载荷能力。建模过程中对所有配合面做了公差约束设定，安装孔的位置度、法兰筒的同轴度都按照机械加工精度要求做了参数管控，保证后续生产加工的可行性。渲染阶段采用金属哑光材质模拟铝合金阳极氧化的表面效果，场景添加柔和的环境光与定向补光，清晰呈现零件的结构轮廓与边角细节，阴影设置采用软阴影模式，让整体渲染效果更贴近真实零件的视觉表现。整体设计兼顾结构强度与轻量化需求，可作为通用机械的支撑连接部件使用，所有结构特征都做了可编辑参数化设定，方便后续根据不同安装需求调整尺寸规格。
