七弦电吉他双线圈主动拾音器结构

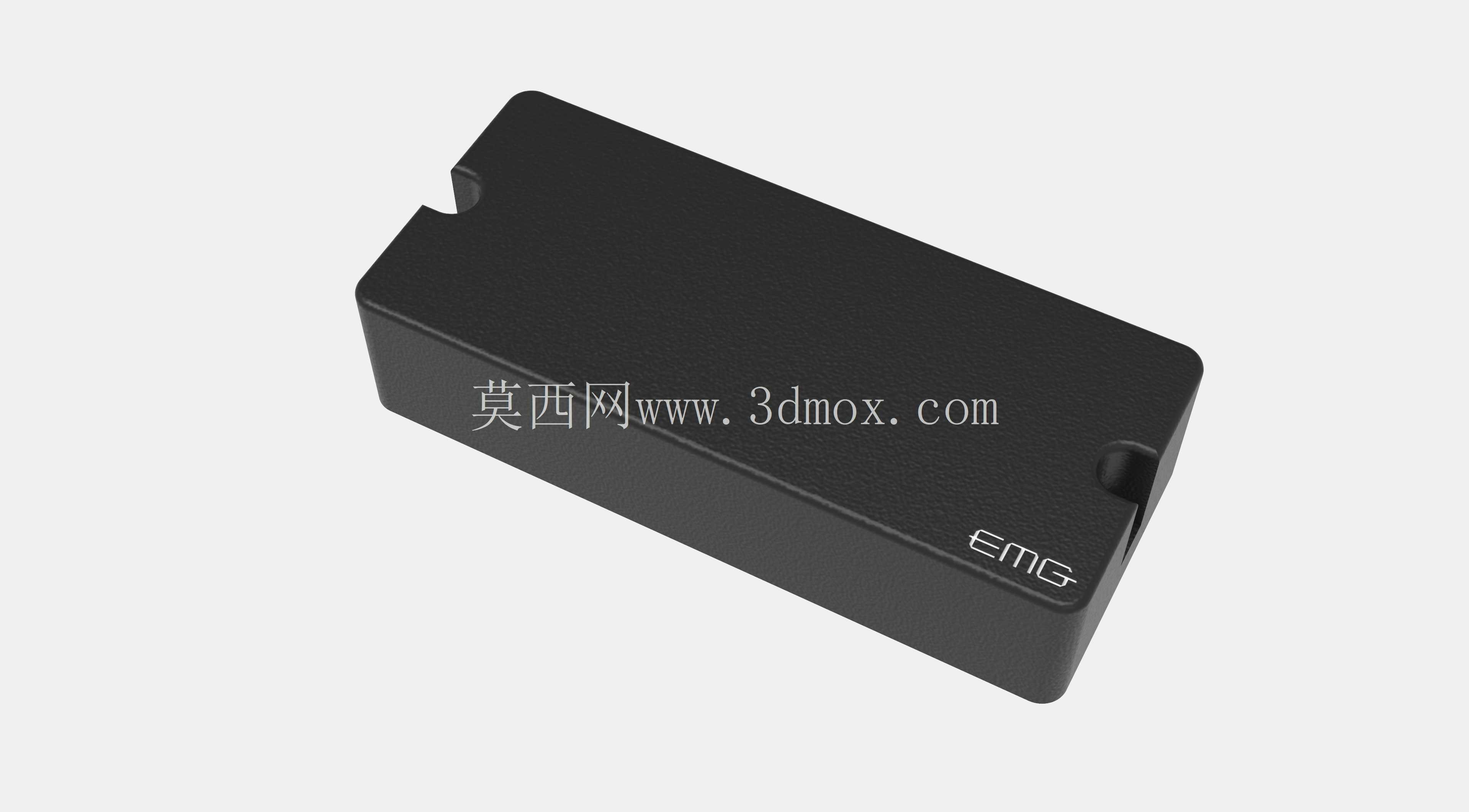

　　该结构件对应七弦电吉他琴身安装位的主动式双线圈拾音器，整体为封闭长方体黑色壳体，壳体两端预留对应琴弦穿设避让的缺口，正面丝印EMG品牌标识，内部封装双线圈绕组、前置放大电路与信号处理元件，属于电声转换核心部件，在电吉他演奏系统中承担将琴弦机械振动转化为电信号的功能。

　　从实际演出与录音场景来看，这类主动双线圈拾音器广泛应用于重金属、硬摇滚、前卫金属等高增益演奏场景，七弦规格额外增加的低音弦适配降弦演奏需求，双线圈结构本身通过两组反向绕制线圈抵消外界工频电磁干扰，相比单线圈拾音器底噪更低、输出功率更高；内置前置放大电路无需依赖吉他端高阻抗输入即可输出强信号，驱动后级效果器与音箱时获得更紧实的低频响应与更快的信号瞬态表现，长距离舞台走线时信号衰减也明显小于被动拾音器。

　　结构设计层面，壳体采用工程塑料注塑成型，外表面做哑光磨砂处理，避免舞台灯光反射干扰演奏者视线，壳体棱角做小圆弧过渡，既消除注塑应力集中，也避免安装时刮伤琴身漆面。两端的缺口位置严格对应七弦琴弦的排布间距，缺口深度控制在不干涉琴弦振动振幅的范围内，同时保证拾音器磁柱与琴弦的垂直对齐精度。壳体内部预留线圈绕组安装槽、电路板固定柱与走线空间，底部预留接线出口，用于连接电池仓与吉他输出插孔，主动拾音器所需的9V供电线路与信号线路在壳体内部分区排布，避免电源走线对微弱感应信号产生串扰。

　　安装边界方面，该拾音器适配标准七弦电吉他的琴颈或琴桥拾音器安装槽，壳体长宽尺寸匹配主流EMG规格替换安装位，厚度方向预留琴身拾音器槽的嵌入深度，安装时通过两侧固定耳或配套安装框固定在琴身面板上，可通过调整安装高度改变磁柱与琴弦的间距，进而调整输出功率与音色动态：间距越小输出越强、低频越猛，间距越大动态范围越宽、触感反馈更自然。建模过程中完整还原了壳体外形、缺口位置、品牌标识区域与底部接线结构，可直接用于吉他改装选型验证、乐器配件结构设计、3D打印定制安装框等场景，装配时可直接匹配标准七弦吉他的琴身开孔尺寸，无需额外修改安装位即可完成替换升级。
