这款10mm规格黑色直插按键属于面板操作与电路板触发场景中常见的小型人机交互元件,整体采用圆柱帽体加下方塑封基座的组合形式,底部伸出四根弯折成型的金属引脚,可直接穿过PCB对应孔位完成波峰焊或手工焊接固定。从整机布局角度看,这类按键常布置在仪器仪表前面板、小型控制盒、电源模块、测试治具、教学实验板以及桌面设备的局部操作区,用于完成电源通断、功能切换、参数确认、复位触发等短时信号输入。与贴片式轻触开关相比,直插引脚在焊接后能够提供更明确的机械约束,帽体承受反复按压时,引脚与电路板孔壁共同分担侧向力,适合维修频次较高、操作环境存在轻微振动的设备。

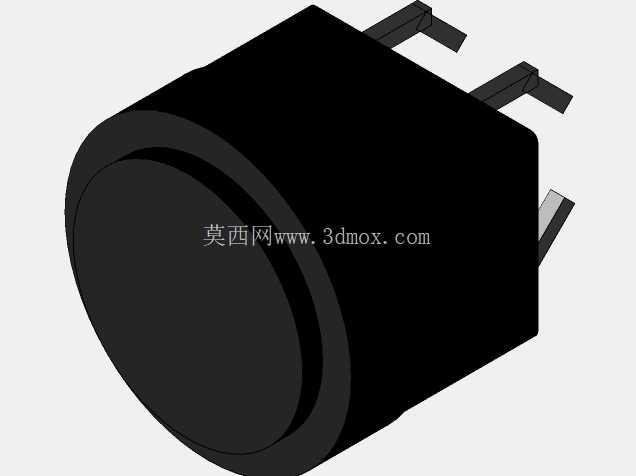

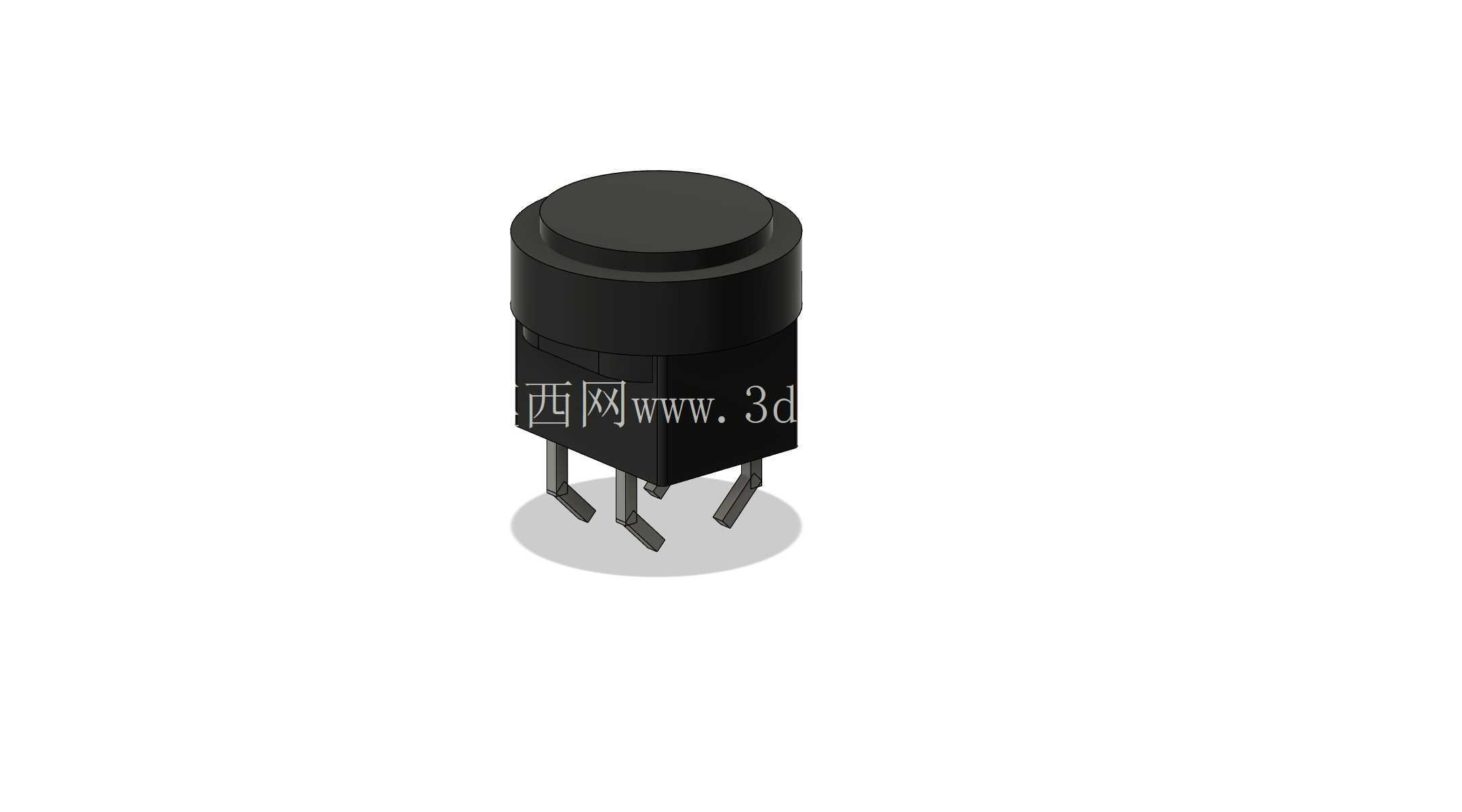

建模时首先需要抓住上部操作帽与下部开关本体的层级关系。顶部圆形按压面直径约10mm,帽体边缘带有轻微台阶,既保证手指接触时有足够面积,也能在面板开孔附近形成限位。帽体下方为黑色圆柱形塑封外壳,外壳表面不做复杂纹理,重点还原拔模斜度、端面圆角和上下壳体的装配分界。基座内部虽然在外观模型中不完全展开,但结构设计时必须预留按键动作行程空间、金属弹片容纳区以及引脚穿出通道。底部四根引脚并非简单直杆,而是从塑封体引出后向下弯折,末端形成适合插装的平直段;建模时要控制引脚间距、折弯半径和伸出长度,使其与标准PCB封装保持一致。
实际选型中,按键的安装边界不能只看顶部直径。面板开孔需要围绕圆柱本体预留间隙,若采用面板与PCB双层固定方式,应同时校核帽体露出面板的高度、基座底面到电路板的距离,以及引脚插入孔位后的焊接余量。引脚弯折位置决定了开关本体相对电路板的高度,若外壳底部直接贴板,需在PCB上避开塑封体投影区的高元件;若通过引脚悬空安装,则要评估按压时的偏摆,必要时在面板侧增加导向套。对于需要防尘或防误触的设备,可在帽体与面板之间增加橡胶护套,但护套会改变按压力感和外形高度,三维布局阶段应提前包络出干涉区域。
从功能特性上看,该类按键依赖内部金属弹片实现瞬时导通,按下时触点闭合,松开后自动复位。外部模型虽然主要呈现黑色塑料件和金属引脚,但结构工程师在装配设计中需要关注操作力、行程、寿命以及按键帽与内部动作件的同轴度。帽体直径较大,适合用户直接用手指操作;圆柱外形加工和装配都比较简单,黑色外观也容易与仪器面板、黑色机箱或深色控制面融合。四根引脚的排布有助于提高焊接后的抗扭能力,尤其在按钮经常受到斜向按压时,比两脚结构更稳定。
三维建模过程中,圆柱主体可通过旋转特征建立基本轮廓,再对帽檐、根部圆角和基座分型线进行细化;引脚适合采用扫描或折弯实体方式完成,以保证弯折处材料厚度连续。装配验证时,应将按键模型放入面板与PCB之间的真实空间,检查按压运动方向是否垂直于电路板,帽体顶面是否与面板外观面齐平或按设计要求凸出,引脚末端是否穿出焊盘并保留合理焊接长度。对于密集电路板,还要检查相邻电容、电阻、连接器以及接线端子是否与塑封本体或引脚发生干涉。
在设备维护层面,这种直插按键损坏后可通过拆焊更换,因此模型中保留清晰的引脚几何形状,有利于后期生成工装定位孔或维修指导图。若产品需要批量生产,结构件设计还应考虑自动插件机的取件方向和供料姿态,圆柱本体不宜存在容易卡料的突兀侧凸,引脚共面度则影响插件成功率。总体而言,该模型的价值不在于复杂曲面,而在于把外观尺寸、安装高度、引脚封装和按压操作空间准确表达出来,使结构设计、PCB布局与人机面板设计能够在同一套三维数据中完成协调。
