汽车通风式钻孔刹车盘三维结构设计

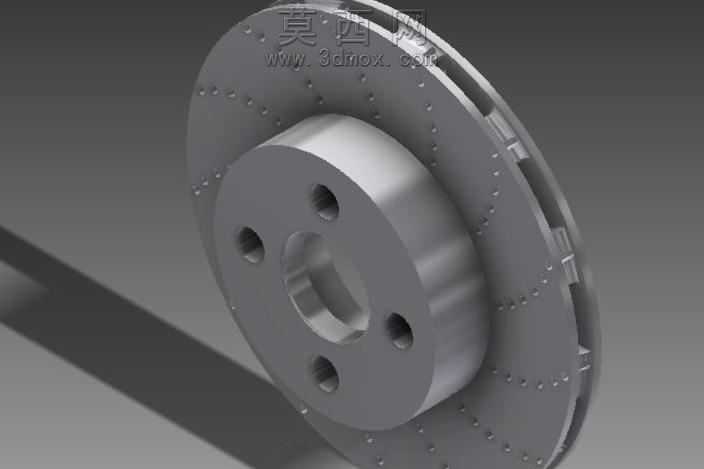

本作品为汽车用通风式钻孔刹车盘的三维建模设计，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循汽车制动部件的实际工程尺寸规范，还原了量产刹车盘的完整结构特征。模型主体分为安装轮毂法兰与制动摩擦盘两大核心部分，安装法兰区域设置有中心定位轴孔与四个周向均匀分布的螺栓安装孔，孔位同轴度、端面跳动公差均参考行业通用标准设定，可直接适配常规乘用车的轮毂安装接口。摩擦盘部分采用双层通风式结构，两层摩擦盘面之间设置有径向分布的通风导流筋，既保证了制动过程中的散热效率，也通过中空结构降低了部件整体重量；摩擦盘面沿周向均匀加工有阵列式散热钻孔，钻孔采用沉头过渡设计，避免了应力集中问题，同时可在制动时快速排出摩擦产生的粉尘与水汽，提升制动稳定性。建模过程中对所有圆角、倒角特征做了精细化处理，安装法兰与摩擦盘的连接过渡区域采用大圆角平滑过渡，符合实际铸造加工的工艺要求，避免了尖锐棱角带来的应力断裂风险。材质渲染阶段，模型整体赋予了灰铸铁金属材质，调整了金属粗糙度与反光参数，还原了铸铁刹车盘的哑光金属质感，通风筋与钻孔区域做了光影强化处理，清晰展现内部结构的分布逻辑。设计思路上，该模型以入门级教学演示为核心目标，结构简洁特征清晰，没有冗余的复杂结构，既可以作为三维建模初学者练习回转体、阵列、布尔运算等基础命令的参考案例，也可用于汽车制动系统原理的演示教学，帮助学习者快速理解刹车盘的安装逻辑、散热原理与结构设计要点。
