带散热片直插功率IC封装结构

　　这套带散热器的直插功率IC封装结构，主要服务于3D PCB整机布局阶段的空间校核与热设计验证，对应TB6560AHQ这类步进电机驱动芯片在控制板上的实际装配形态。做过运动控制板卡的工程师都清楚，驱动芯片在持续输出斩波电流时，MOS管结温上升很快，若仅依靠封装本体塑封壳自然散热，长时间带载容易触发过温保护，甚至造成驱动能力衰减，因此工程上普遍会在芯片上方加装铝制散热片，通过增大与空气接触的换热面积，把芯片内部产生的热量快速传导扩散，保障步进驱动在长时间运行工况下的温度处于器件允许范围。

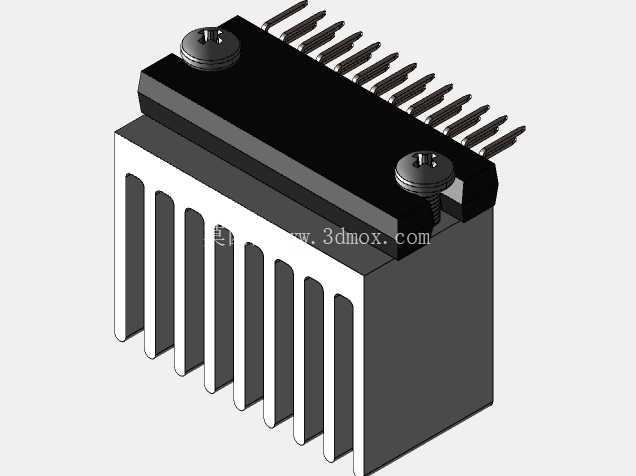

　　从结构组成来看，整套模型分为三个核心部分：下方是黑色塑封本体的IC芯片主体，芯片两侧引出两排间距1.27mm的直插金属引脚，上方叠加一块带多道平行散热鳍片的铝型材散热块，散热块通过两颗沉头螺钉压紧固定在芯片顶面，保证散热面与芯片塑封顶面紧密贴合，避免出现装配间隙导致热阻陡增。散热鳍片采用等距平行开槽的形式，鳍片走向顺着板卡常规通风方向布置，当设备机箱内有轴流风扇形成横向气流时，气流可以直接穿过鳍片之间的槽道，强制带走鳍片表面蓄积的热量，相比无风道的自然对流场景，换热效率能得到明显提升。

　　引脚布局采用双列直插形式，引脚总数为25，相邻引脚中心距严格控制在1.27mm，这个间距是通用通孔PCB的标准网格尺寸，在绘制PCB封装时可以直接对齐2.54mm网格的半阶节点，不用额外调整孔位坐标。引脚从塑封本体两侧水平伸出后向下弯折，形成插入PCB通孔的插装段，建模时完整还原了引脚的弯折弧度与伸出长度，结构工程师在做整机干涉检查时，可以准确判断引脚穿过PCB后背面的剩余高度，避免板卡背面引脚凸出过长，和机箱底层的支撑柱、相邻板卡发生碰撞。

　　安装边界方面，散热块的顶面两颗固定螺钉采用沉头设计，螺钉头部完全沉入散热块的沉孔内，不会在散热片顶面形成凸出结构，这一点在多块板卡叠层布置的设备里尤为重要——很多步进驱动控制箱内，驱动板和上方的信号转接板之间预留的垂直间隙非常有限，如果螺钉头部凸出，很容易在装配时刮擦上方板卡的底层走线，沉头设计刚好规避了这个风险。散热块的侧向轮廓完全覆盖芯片塑封本体的发热核心区域，鳍片向引脚排列的长度方向延伸，在不超出芯片引脚总宽度的前提下尽可能扩大散热面积，不会额外占用PCB板上芯片周边的布线空间，工程师在布局周边的电解电容、限流电阻、接线端子时，不需要为散热片额外预留侧向避让距离。

　　在三维PCB协同设计场景里，这个封装模型的价值不只是展示外观：结构工程师可以把它直接导入整机装配环境，核对散热片顶部到机箱上盖的垂直安全距离，确认风道走向没有被其他元器件遮挡；电子工程师可以对照模型的引脚位置，核对PCB通孔的排布是否和实体引脚完全匹配，避免打样后出现引脚插不进孔位的问题；热设计人员还可以基于鳍片的实际表面积、散热块材质参数，代入工况损耗数据估算稳态温升，提前判断是否需要额外增加风冷，或是更换热阻更低的散热片规格。

　　实际选型应用中，这类封装形态常见于小型数控雕刻机、3D打印机运动控制板、小型自动化设备的步进驱动模块，这类设备往往把多颗驱动芯片密集排布在同一块控制板上，单颗芯片的散热空间被周边器件压缩，一体化带散热片的封装模型能帮助设计人员在图纸阶段就把装配、散热、干涉三类问题全部排查完毕，减少物理样机试装时的返工次数。模型同时还原了塑封本体的哑光黑质感、散热鳍片的金属切削端面、螺钉头部的内六角槽细节，不管是做整机设备的渲染展示，还是生成装配指导图纸的爆炸视图，都能直接调用，不需要二次补充建模。引脚的末端做了轻微的倒角处理，对应实际生产中引脚浸锡后的导向结构，模拟插件工序时可以直观呈现引脚对准PCB孔位的导入过程，帮助工艺人员评估插件工装的导向间隙是否合理。
