微型航模降压稳压电源模块结构

　　航模飞控、小型机载外设以及紧凑实验装置里，供电分支往往不能直接从动力电池取电。多节锂电串联后的母线电压会随放电深度明显变化，而飞控、接收机、云台舵机、图传辅助板等部件通常需要稳定的低压直流。该微型降压模块正是针对这类空间受限场景建立的三维结构，核心作用是把较高的直流输入转换为可供低压电子设备使用的稳定输出，并通过可调设计适配5V、12V等常见供电需求。

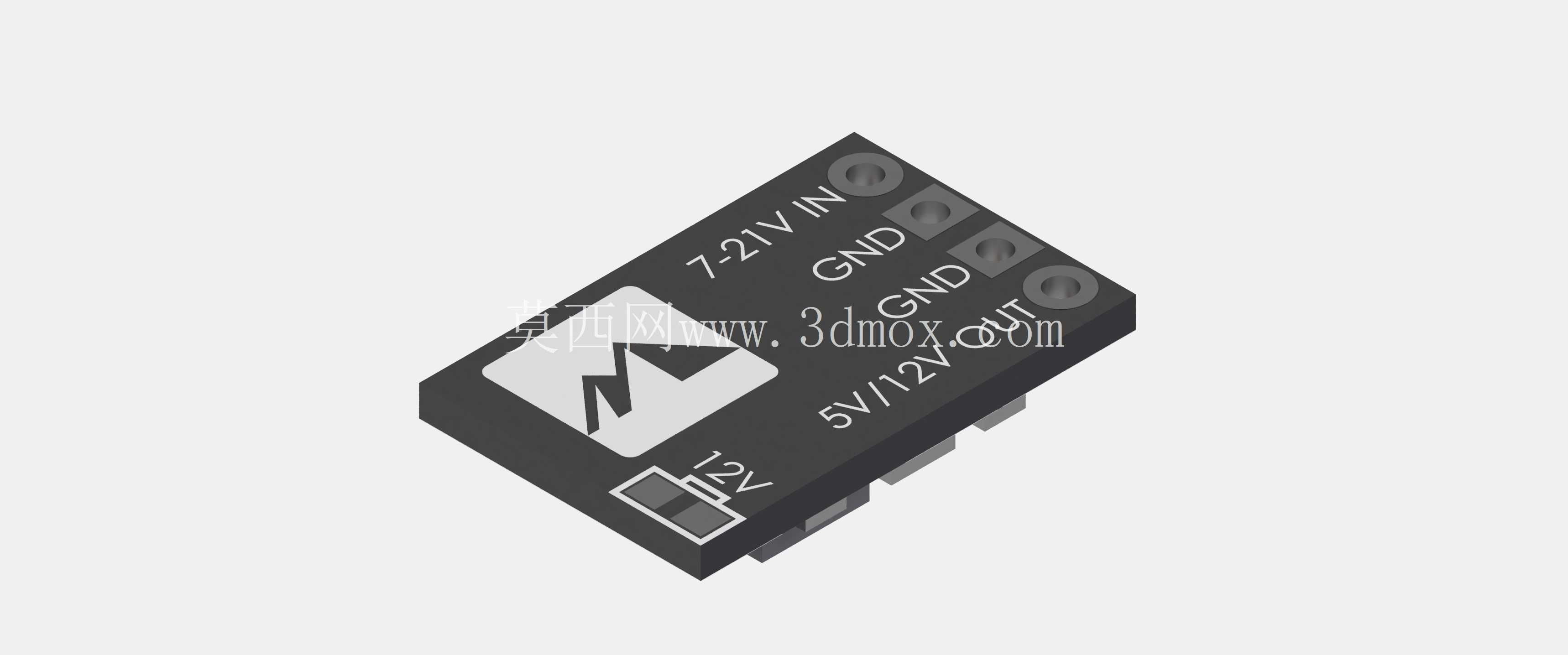

　　从板级布局看，模块采用狭长矩形PCB作为承载主体，元器件围绕功率变换路径紧凑排布。输入端、输出端沿板边设置焊盘，便于在整机线束中直接焊接电源线，也可根据装配方式加装接插件。板上四角预留安装孔，孔位与板边保持足够距离，既能通过铜柱、螺钉固定在飞控堆叠层之间，也能贴装在碳纤机架侧板或小型设备舱内。由于航模机体对重量和高度极敏感，模型中较高的电感、电容与功率器件均控制在较低轮廓范围内，避免与上方机臂、接收机外壳或线束扎带发生干涉。

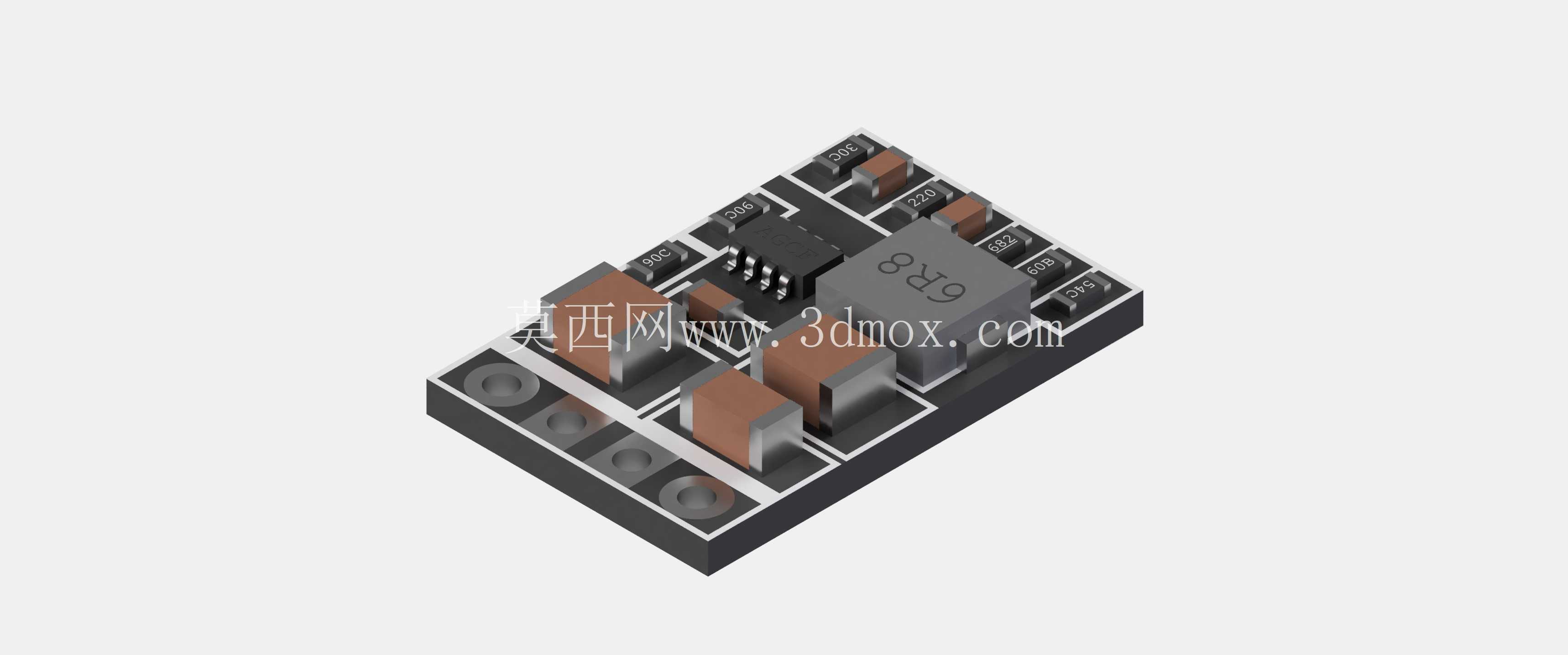

　　功率区的布置体现了降压变换器的基本工程逻辑。电感位于主功率回路附近，配合开关芯片、续流器件和输入输出电容形成短而明确的电流路径；多个陶瓷电容分散在关键节点附近，用于抑制纹波和瞬态尖峰。三维结构把这些器件的实际高度、占板面积和相邻间隙都表现出来，结构工程师在整机堆叠时可据此检查绝缘距离、散热空间和维修可达性。虽然模块本身功率不大，但在密闭机舱、高温环境或持续带载条件下，仍需要在周边保留一定空气流通路径，不能被热缩管、泡棉或线束完全包裹。

　　安装边界方面，这类模块不应只按PCB外轮廓预留位置。实际装配中，焊点会在板底形成凸起，输入端电容、电感顶部也可能成为最高区域，因此整机模型里需要按元器件最大高度建立禁布区。侧边焊盘向外引出的电源线需要预留折弯半径，过短的线束会在振动环境中拉扯焊盘；若模块靠近电调、图传发射板等干扰源，还应在布局上保持适当距离，并使信号线与功率线分开走向。四角安装孔适合小规格螺钉或尼龙螺柱，拧紧时应避免压力直接传递到附近陶瓷电容，防止板件弯曲造成元件损伤。

　　在功能应用上，该模块可用于多旋翼、固定翼、小型无人车及机器人底盘的辅助供电。飞控和接收机需要干净稳定的5V电源，舵机、云台或某些外设则可能要求更高电压，可调输出结构使同一硬件能够通过配置适应不同负载。选型时不能只关注标称输出电流，还要结合输入电压范围、环境温度、线束压降和持续负载峰值综合校核。三维模型的价值在于把电气原理图之外的物理约束提前暴露出来：哪里是高器件，哪里是焊盘，哪里能走线，哪里能打螺钉，都能在结构设计阶段直接判断。

　　建模过程中，PCB基板、贴片电阻电容、集成电路、功率电感和接线焊盘分别按真实装配关系处理，器件之间保留了生产所需的最小间隙。板边轮廓与安装孔可直接用于机架开孔、支架设计和干涉检查；对于需要做整机数字样机的团队，该结构也能作为电源系统堆叠校核的参考，帮助在狭小设备舱内平衡供电性能、装配工艺与维护便利性。
