Qwiic转接适配板电子硬件结构

　　这块小型转接适配板主要面向传感器扩展、嵌入式控制板卡互联以及实验台快速接线场景。在实际设备开发中，I2C外设往往需要电源、地线和两根通信线同时接入，若采用散线焊接，不仅占用调试时间，也容易因线序错误造成模块无法识别，甚至带来供电反接风险。Qwiic接口体系通过标准化连接器和固定引脚定义，把SCL、SDA、3.3V、GND集中到同一插接路径中，使气压、距离、惯性测量、环境光等多种传感器能够以菊花链方式挂接到主控板上。该适配板的作用，就是在不同封装、不同连接器方向或不同布线空间之间提供一个可靠的中转节点。

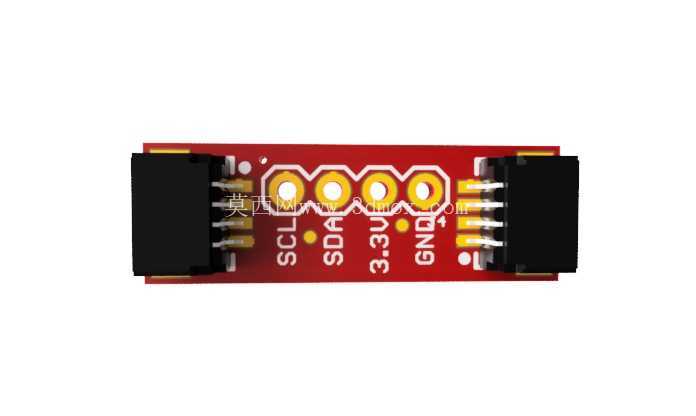

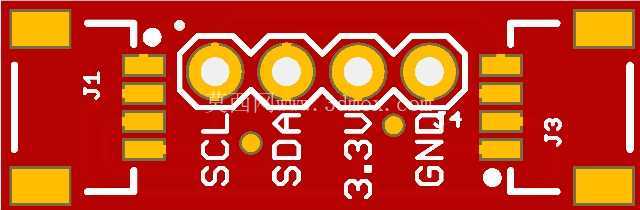

　　从板体布局看，红色PCB采用狭长条形结构，两端布置黑色插接连接器，中间留出四个圆形焊盘或测试点，板面丝印明确标出SCL、SDA、3.3V、GND信号。工程建模时需要重点还原PCB基材厚度、铜箔走线对应的表面图形、连接器壳体高度、金属端子伸出长度以及焊点区域的相对位置。两端连接器属于板上最高的结构件，决定了模块在整机内部的竖向占用；板边到连接器外壳的距离则影响侧向插拔空间。若将该模块放入控制盒内，不能只按裸板平面尺寸预留位置，还要考虑插头尾部线缆弯曲半径、手指插拔操作空间，以及相邻板卡之间的绝缘间隙。

　　设计思路上，这类转接板并不承担复杂电路运算，而是强调信号连接的确定性和装配便利性。四个信号名称沿板长方向排布，使调试人员可以直接用探针或万用表接触测试点，快速判断通信线是否连通、供电电压是否正常。圆形测试点直径较大，适合在实验阶段反复搭线，也便于在小批量设备中进行功能检测。板上连接器采用不对称定位结构，能够降低反插概率；三维结构中应体现插头与插座的配合方向，避免在整机干涉检查时只建立一个对称方块而丢失防呆特征。

　　在外形边界方面，狭长板形适合贴装在设备侧壁、传感器附近或主控板边缘。它的安装方式可以是直接插接悬空，也可以通过板孔、隔离柱或背胶固定在安装面上。若设备存在振动，单纯依赖连接器承受线缆拉扯并不稳妥，结构设计时应在邻近位置设置线扎固定点，让线缆外力由扎带和机架承担，而不是传递到焊盘。板卡下方若经过金属构件，需要保留绝缘距离或增加绝缘片；上方则要避开壳体筋位和连接器插拔路径。

　　对于三维建模人员，还原该件时不能把它简化成一张单色薄板。PCB表面的白色丝印字符、金色环形触点、黑色塑壳、金属端子以及端部焊点，都是装配评审和维修识别中的重要信息。连接器内部端子间距较小，建模时可按外观级精度表达端子排列和插接口轮廓，不必过度刻画微观弹性结构，但端子与板边的位置关系必须准确。走线区域可通过表面贴图或薄层几何体现，以便在渲染图和爆炸装配中保持电子硬件的真实观感。

　　在自动化测试设备、教学实验平台、机器人感知模块和小型物联网终端中，这类转接板常被布置在主控与传感器之间。它缩短了接线链路，减少了杜邦线松脱和线序混乱的问题，也让整机布线更加规整。结构工程师在堆叠板卡时，可把它作为低高度互联件使用：当两块控制板方向不一致时，通过转接板改变Qwiic线缆接入角度；当传感器距离主控较远时，它也可以作为中间固定节点，降低长电缆晃动对连接器的影响。

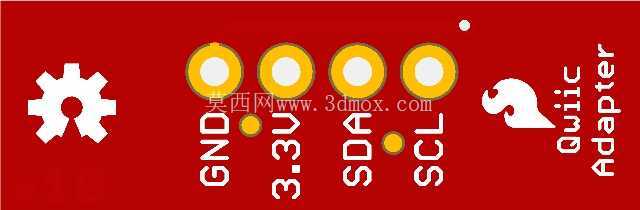

　　整机维护阶段，板面清晰的信号标识能够帮助排查I2C地址冲突、总线拉低、供电跌落等问题。测试点位于板体中部，即使两端已经插入线缆，仍有较好的可达性。若需要在外壳上预留观察窗或检测孔，该区域可作为维护开口的对位参考。设计外壳时，还应注意转接板两端线缆不要被壳体压在连接器根部，弯折处应形成平缓圆弧，防止长期使用后内线断裂。

　　从制造和装配角度看，板上元件数量少，高度差主要来自连接器，因此适合在紧凑空间内使用。三维布局阶段应同时检查PCB板面、连接器顶面、线缆插头和相邻零件四个层级的干涉关系。只校核裸板厚度会遗漏插头突出量，只看静态装配又可能忽略线缆插拔后的运动范围。较合理的做法是在模型中保留连接器实体、端子可视面和线缆最小弯曲区域，把电气转接件按照真实机械边界纳入整机结构评审。
