便携式智能电烙铁三维结构设计

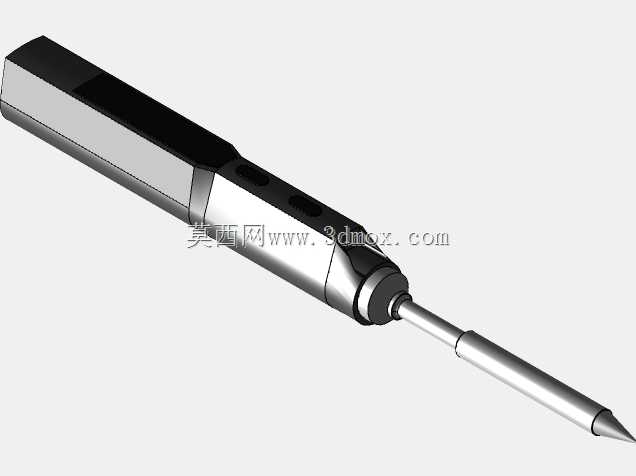

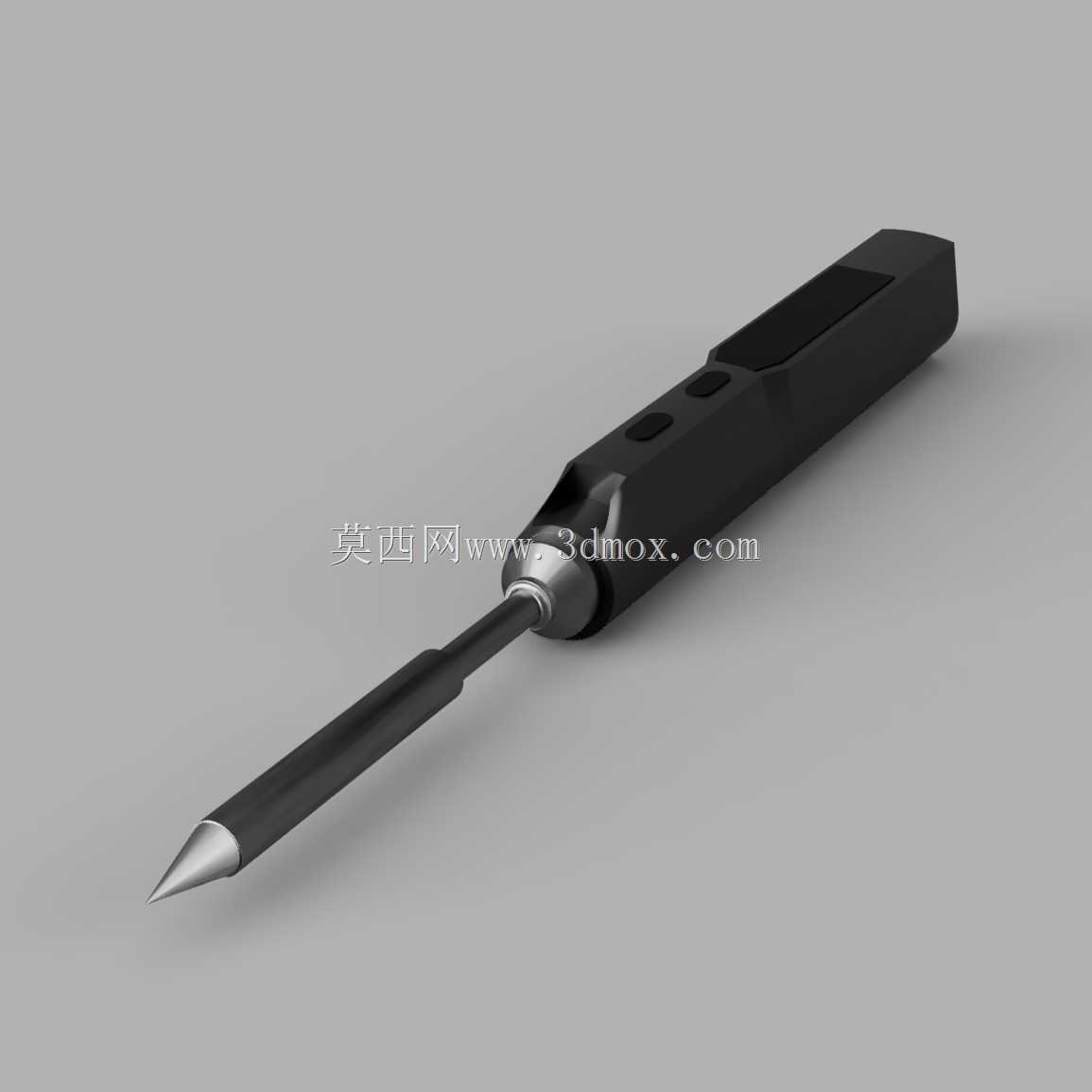

　　在电子制造、现场维修、实验室调试等场景中，手持焊接工具的人机适配性、操作便捷性直接影响作业效率与焊接质量，这款笔式恒温电烙铁的结构设计，正是围绕一线作业的实际痛点展开优化。从整机布局来看，整体采用笔式握持构型，重心落在握持区域中心位置，长时间手持作业时手腕负荷更小，适配桌面精细焊接、高空走线焊接、狭小空间内元件补焊等多种作业姿态，不会出现传统长柄烙铁头重脚轻易滑脱的问题。机身外壳采用耐高温工程塑料一体成型，表面做细微磨砂防滑处理，握持区域设置两处内凹的功能按键位，按键行程控制在1.2mm，按压力度适配单指操作逻辑，作业时无需大幅调整握持姿势即可完成温度调节、功能切换操作，避免操作过程中烙铁头移位导致的焊接偏位。发热核心与烙铁头采用快拆式连接结构，烙铁头外露长度经过反复校核，既保证焊接时的操作视野无遮挡，又能避免热量过度传导至机身握持区，连续作业两小时以上握持区表面温度可控制在38摄氏度以内，不会出现烫手影响操作的问题。机身内置的控制模块与电池仓采用分层排布结构，控制板靠近按键区域，减少内部走线长度，供电模块位于机身后段，平衡整机重量分布，外壳接缝处采用错位止口设计，可阻挡焊接过程中产生的助焊剂飞溅、少量焊锡渣渗入机身内部，提升设备在复杂作业环境下的使用寿命。

　　烙铁头采用尖锥构型，尖端直径控制在0.8mm，既可以完成0402封装贴片元件、密间距引脚芯片的精细焊接，也可以应对常规接插件、导线搪锡等大热量需求的作业场景，发热芯升温速率匹配常用无铅焊锡的熔化温度区间，从室温升至工作温度的时间控制在合理范围内，减少现场作业的等待时长。从安装边界来看，整机最大直径不超过22mm，总长度控制在170mm左右，可放入常规工具包的笔插位，外出维修携带时不会占用过多储物空间，机身尾部设置通用Type-C供电接口，可适配常规快充电源、移动电源等多种供电场景，摆脱传统烙铁对固定交流电源的依赖，适配户外抢修、无市电场景下的应急焊接作业。

　　结构设计过程中，针对握持防滑、按键误触做了专项优化，按键表面略低于外壳表面0.3mm，放置在工具包内时不会因为挤压误触发开机，避免意外发热引发的安全隐患。机身前端的金属隔热套与塑料外壳之间设置空气隔热层，减少热量向机身传递，同时金属套采用圆角过渡设计，作业时即使不慎触碰也不会造成尖锐划伤。在实际电子组装产线的补焊工位，这类便携烙铁可替代部分台式焊台完成小范围补焊作业，减少工位设备占用空间；在上门家电维修、数码产品维修场景中，轻量化的机身可降低维修人员外出负重，同时稳定的温控表现可保证不同焊盘大小下的焊接一致性，避免因为温度波动导致的焊盘脱落、元件损坏问题。

　　建模过程中对所有配合间隙做了公差校核，外壳拼接缝隙控制在0.1mm以内，既保证装配便利性，又不会出现缝隙过大积藏焊锡渣的问题，内部走线槽做了圆角处理，避免装配时线材被锐边割破绝缘层引发短路风险。针对烙铁头更换场景，锁紧结构采用旋扣式设计，无需额外工具即可完成烙铁头更换，更换过程中手部不会接触到高温部位，降低烫伤风险。整机的外观线条采用直线与小圆弧过渡结合的设计，没有多余的凸起结构，在狭小的设备机箱内部焊接时，不会被机箱内的元件、走线勾挂，操作灵活性更强。
