台式手动进给钻床支撑工装结构

　　该钻座结构面向小型台式钻孔作业场景，主要承担手持电钻或小型动力头的固定、导向与进给支撑任务，常见于维修工位、教学实训台、样品试制间以及小型五金加工点。实际使用中，工件先放置在底部平台上，通过平台表面的T形槽或预留孔位配合压板、螺栓进行定位夹紧；钻削动力部分安装在上部滑座区域，操作者转动侧向手轮，使滑座沿立柱方向产生稳定的上下位移，从而控制钻头接近工件、完成进给和退回。

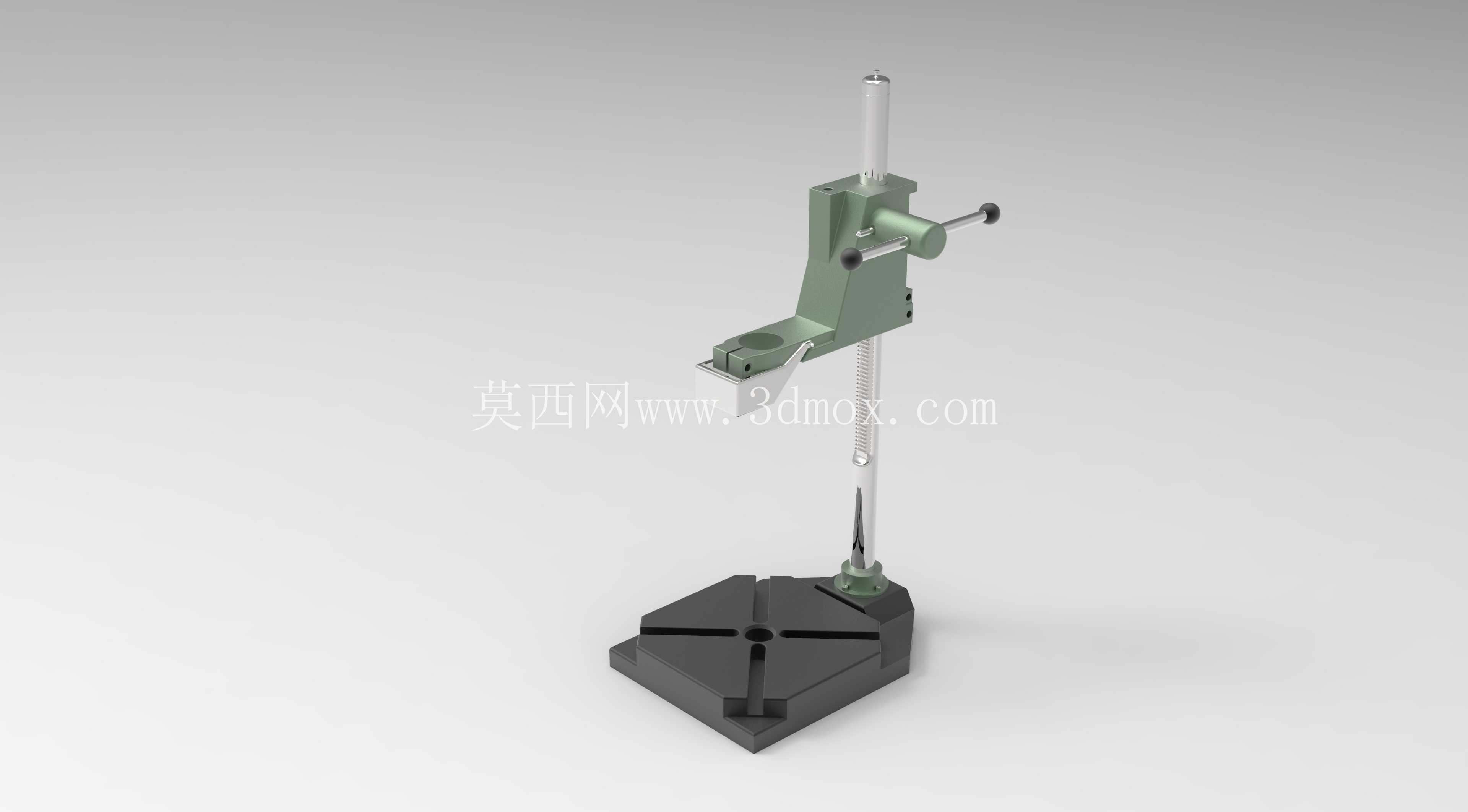

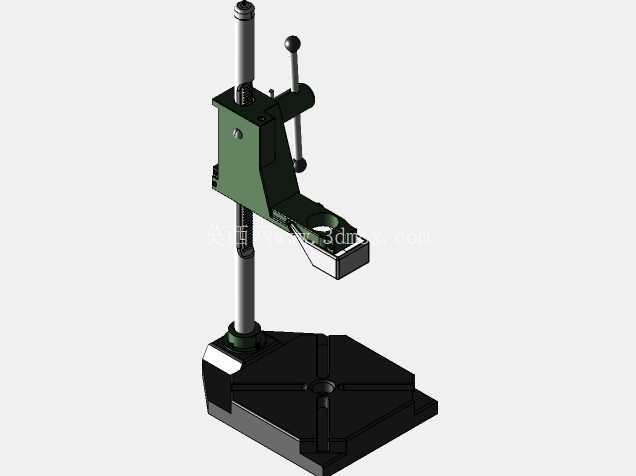

　　从结构组成看，底部承载件采用近似方形的厚重底座设计，目的在于降低整机重心，减少钻孔时因轴向反力造成的倾覆和晃动。底座上平面设置交叉槽系，既可以容纳切屑和少量冷却液，也为夹具安装提供多个固定位置。底座中心附近保留钻头通过空间，避免钻透工件时刀具直接损伤工作台面。立柱部分承担主要导向功能，细长杆件与上部壳体之间形成滑动配合，表面需要控制直线度和粗糙度，以保证滑座升降过程中不出现明显卡滞或偏摆。

　　上部滑座壳体是整个钻座的核心承载区，其内部需要容纳导向套、升降连接件和锁紧结构。侧向伸出的手轮轴通过人工旋转提供进给动作，转轴端部设置操作手柄，便于单手或双手控制进给速度。滑座前端设有动力工具安装面和可调压紧结构，可适配不同外形的手持钻体；安装面附近的开口和压板位置需要兼顾装夹便利性与刚性，若夹持点过于靠近钻头前端，虽然悬伸较短，但工具拆装空间会受限；若夹持点靠后，则钻头端悬伸增大，钻削时容易产生振动。因此在结构布置上，应尽量让夹持中心、钻头轴线和立柱受力区域靠近，形成较短的传力路径。

　　设计思路上，这类钻座并不追求高速自动化，而是强调低成本、易制造和手动操作的可控性。底座可采用铸件或焊接钢板件，前者吸振性较好，适合小批量定型生产；后者加工周期短，便于实训和自制设备场景。立柱与底座连接处需要设置加强过渡，避免单纯依靠螺纹承受弯矩。滑座与立柱之间可采用铜套、工程塑料衬套或直线轴承形式，不同方案在间隙、耐磨性和维护频率上存在差异。对于轻载木材、塑料、铝件钻孔，普通滑动衬套即可满足；若经常加工钢材或使用较大直径钻头，则应提高导向长度，并增加锁紧手柄，使滑座在固定高度作业时不再依赖手轮自锁。

　　外形边界方面，底座占地面积应大于上部滑座的投影范围，立柱高度由所需进给行程、工具高度和工件最大厚度共同决定。模型中高立柱布置适合常规小件钻孔，若工件高度增加，需要复核滑座升至最高位时动力头与底座之间的净空。安装时，底座可通过地脚螺栓固定在木质或钢制工作台上，后侧和侧向应预留手轮旋转空间，前方保留工件取放区域。工作台槽距、底座厚度、立柱直径和手轮半径之间需要协调：手轮过小会导致进给操作费力，过大则容易与周围物体干涉；立柱过细会影响抗侧弯能力，过粗又会增加整机重量和滑座加工成本。

　　在工程建模时，应重点检查滑座升降极限位置、手轮转动包络、钻头与底座中心孔的同轴关系，以及夹具压板在T形槽内的移动范围。对于需要后续加工出工程图的场景，底座槽口、衬套压入孔、立柱配合段和手轮轴孔应给出明确配合关系；焊接或铸造圆角处应避免应力集中，底座底面应设置加工余量或可调垫脚接触面。整体结构虽然简单，但钻削力、夹紧反力和手动进给载荷都会通过滑座、立柱传递到底座，任何配合间隙过大或连接刚性不足，都会在孔口表现为振纹、扩孔或钻头偏移。
