模块化快接式密封铰链夹持工装结构

　　这套快接夹持结构主要面向需要频繁开合、快速压紧并保证密封边界的模块化工位，常见于小型试验腔体、轻质隔断封装、教学演示工装以及需要多组压点同步锁紧的矩形开口设备。现场使用时，黄色长条形基座承担安装基准，上方浅色砖形件作为被压盖体，黑色弹性条沿接合面连续布置，多组铰链沿长度方向成对排布，操作人员只需按顺序翻转铰链，即可把盖体向下压向基座密封面，完成闭合；拆卸时反向抬起铰链夹，便能松开中间锁止点，再逐对释放其余铰链，整个过程不需要额外工具，适合需要经常打开检查、清理或更换内部元件的场合。

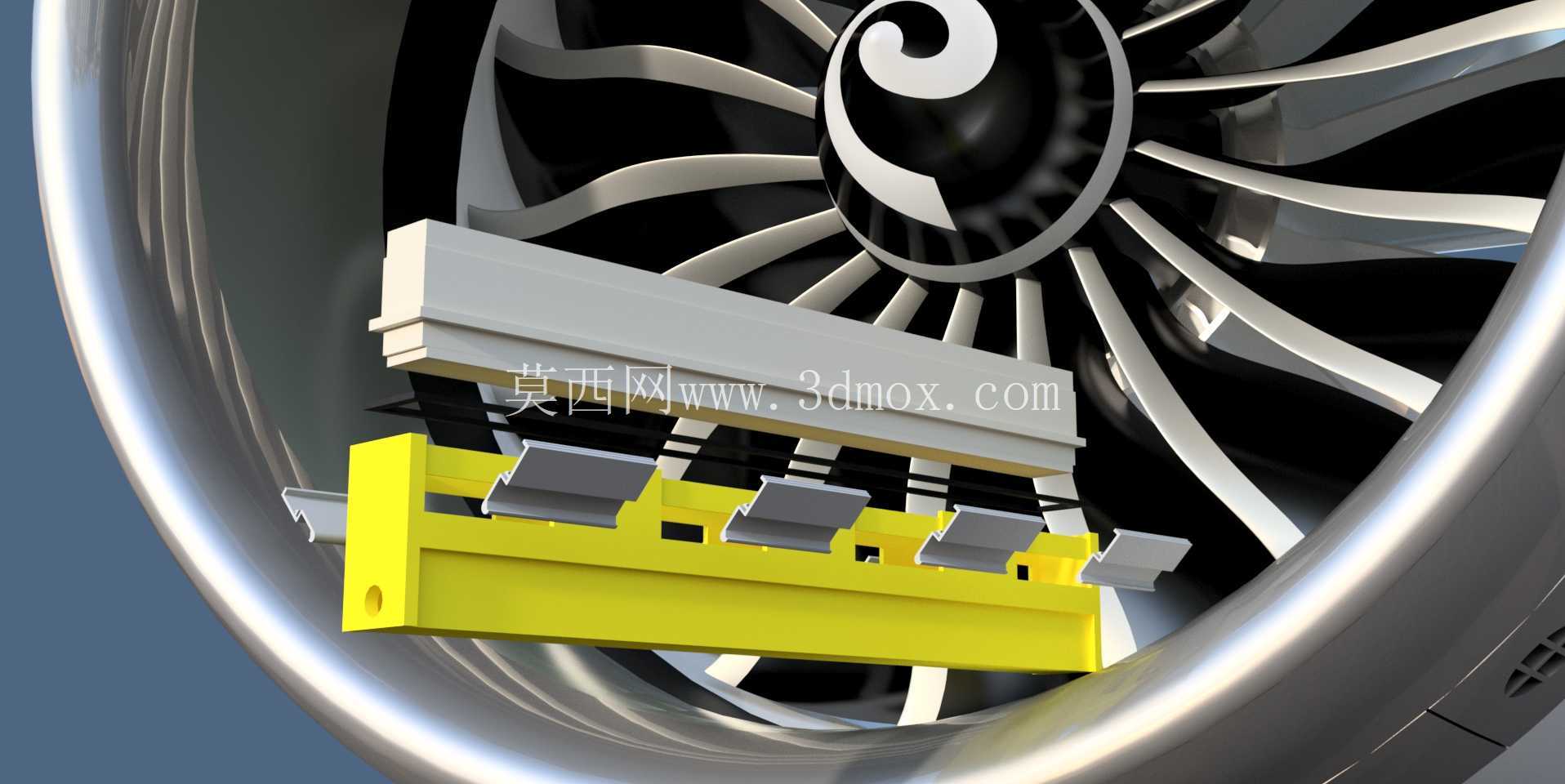

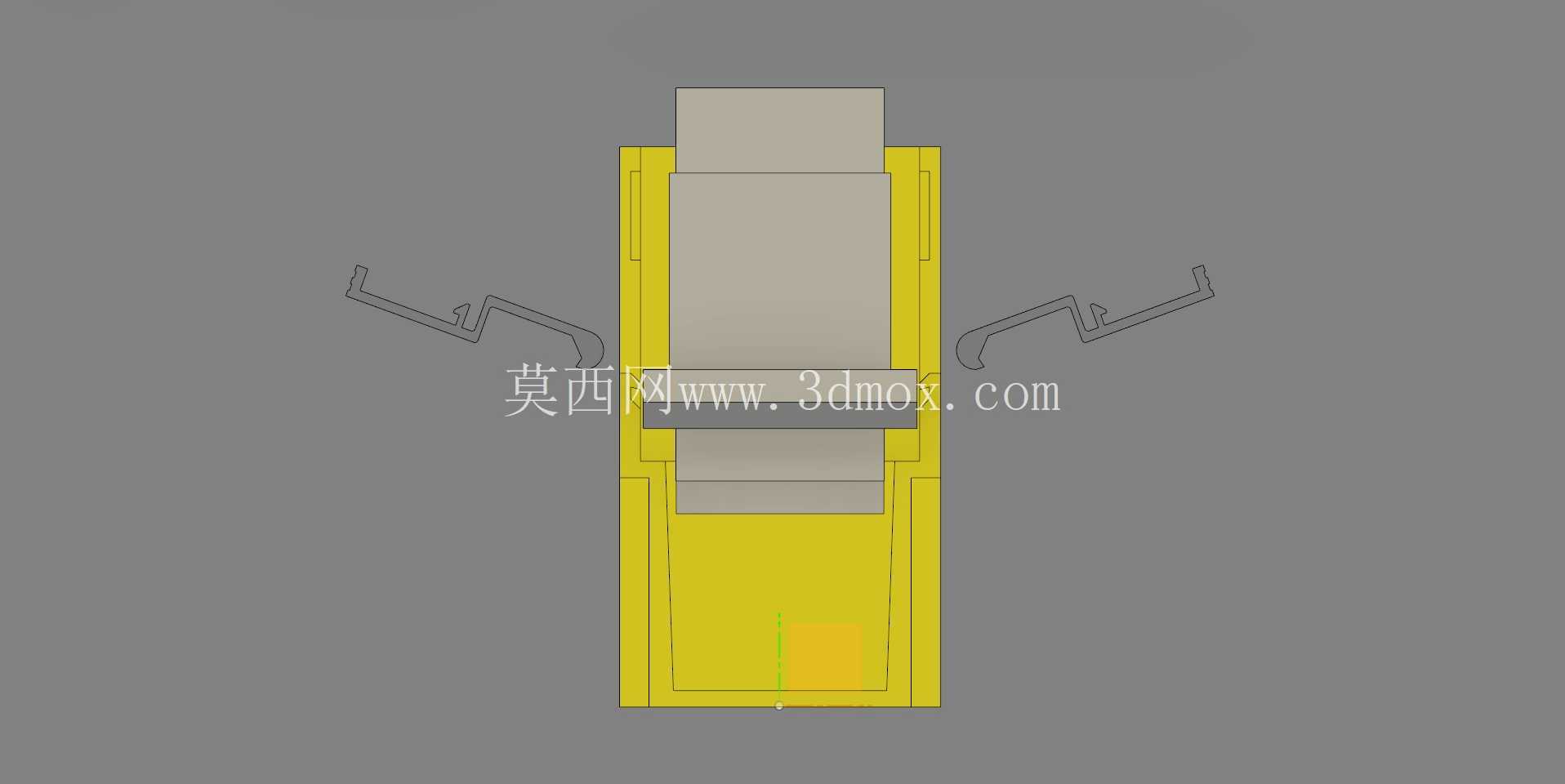

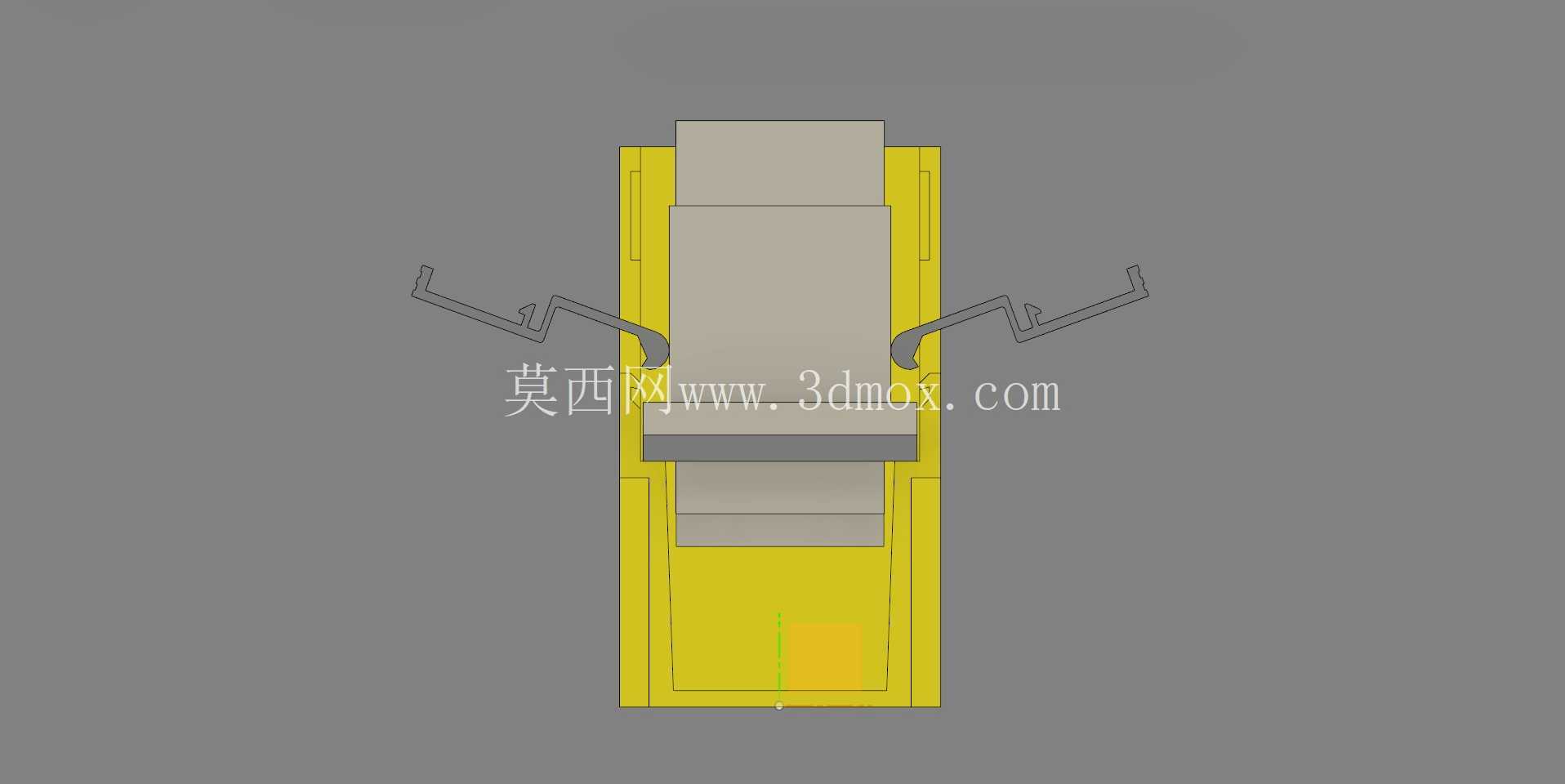

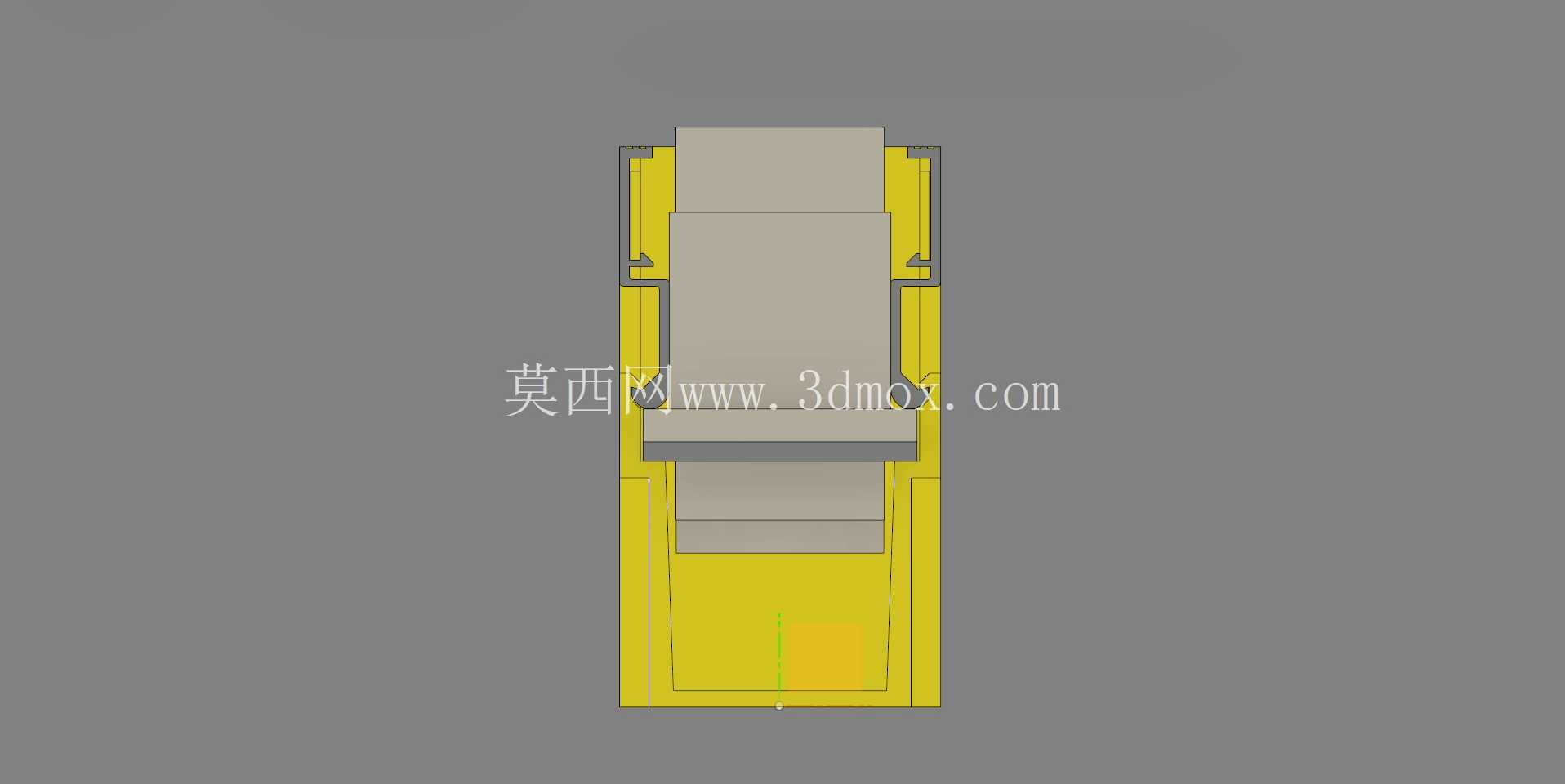

　　从结构功能看，砖体采用聚氨酯类材质，兼顾一定刚性与缓冲能力；基座和铰链为注塑塑料件，单件数量按腔体长度配置，密封件包含塑料密封件与橡胶密封件两类。橡胶密封件在自由状态下的高度要略高于最终压缩后的安装高度，这样铰链下压后才能形成足够的密封比压，避免沿长边出现泄漏或贴合不实。设计时不能只看单个零件外形，必须把砖体、密封条、铰链转轴、基座挂钩和接触拉片作为一条力链来校核：铰链在砖侧面旋转，底部拉片与空腔侧拉片接触后产生向下分力，把砖体推向密封面，随后铰链夹与空腔侧锁止，保持压紧状态。

　　建模过程中，铰链的成对关系是重点。单个铰链虽然可以独立转动，但实际装配必须左右或前后成对安装，才能让压点对称，防止砖体在压紧时偏摆。若只装一侧，密封件会出现一端压缩量大、另一端虚压的问题，长期使用还会让塑料铰链产生附加弯矩。铰链轮廓需要预留旋转包络空间，尤其在夹臂越过锁止位置时，不能与砖体侧壁、基座凸缘或相邻铰链发生干涉。转轴孔与销轴之间建议保留小间隙，便于注塑件脱模后仍能顺畅转动；拉片接触区则应适当增加圆角和壁厚，因为该区域在每次开合时都承受接触挤压，是疲劳和磨损较集中的位置。

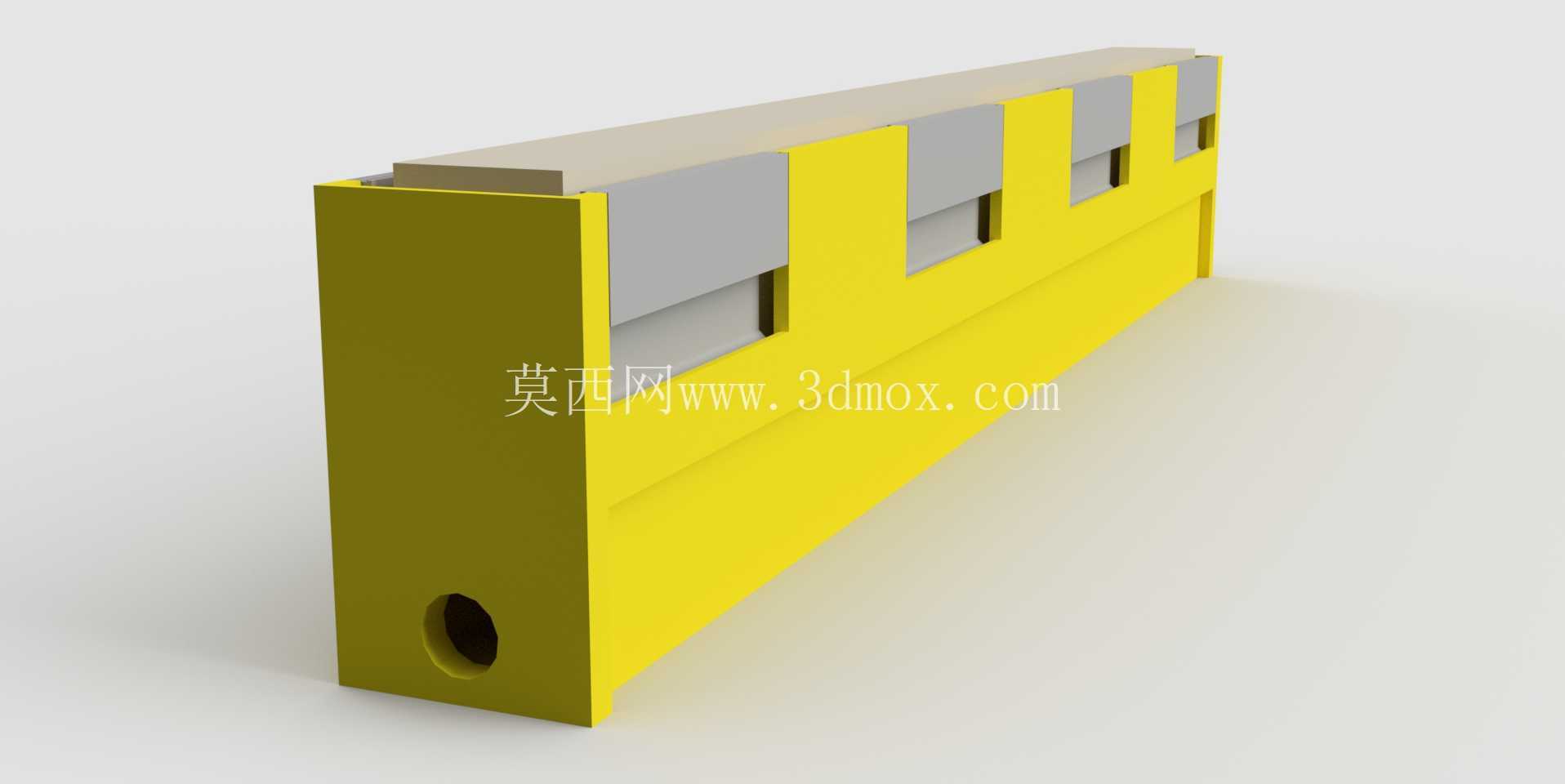

　　外形与安装边界方面，整体呈长条矩形布置，长度方向由多组铰链均布承担载荷，宽度方向需要留出手指或小型工具操作铰链的空间。基座底部与支撑面连接时，应保证长边直线度，否则砖体闭合后会把安装误差传递到密封面上，造成局部间隙。黄色基座端部的圆孔可作为定位或固定接口，建模时应明确孔中心到端面、到密封槽的距离，并在装配图中给出周边避让范围。上方砖体的台阶面不仅是外形特征，也承担限位和加强作用，其下表面与密封条接触区域应保持连续平整，不宜布置突兀的加强筋，以免压伤橡胶件或造成密封线不连续。

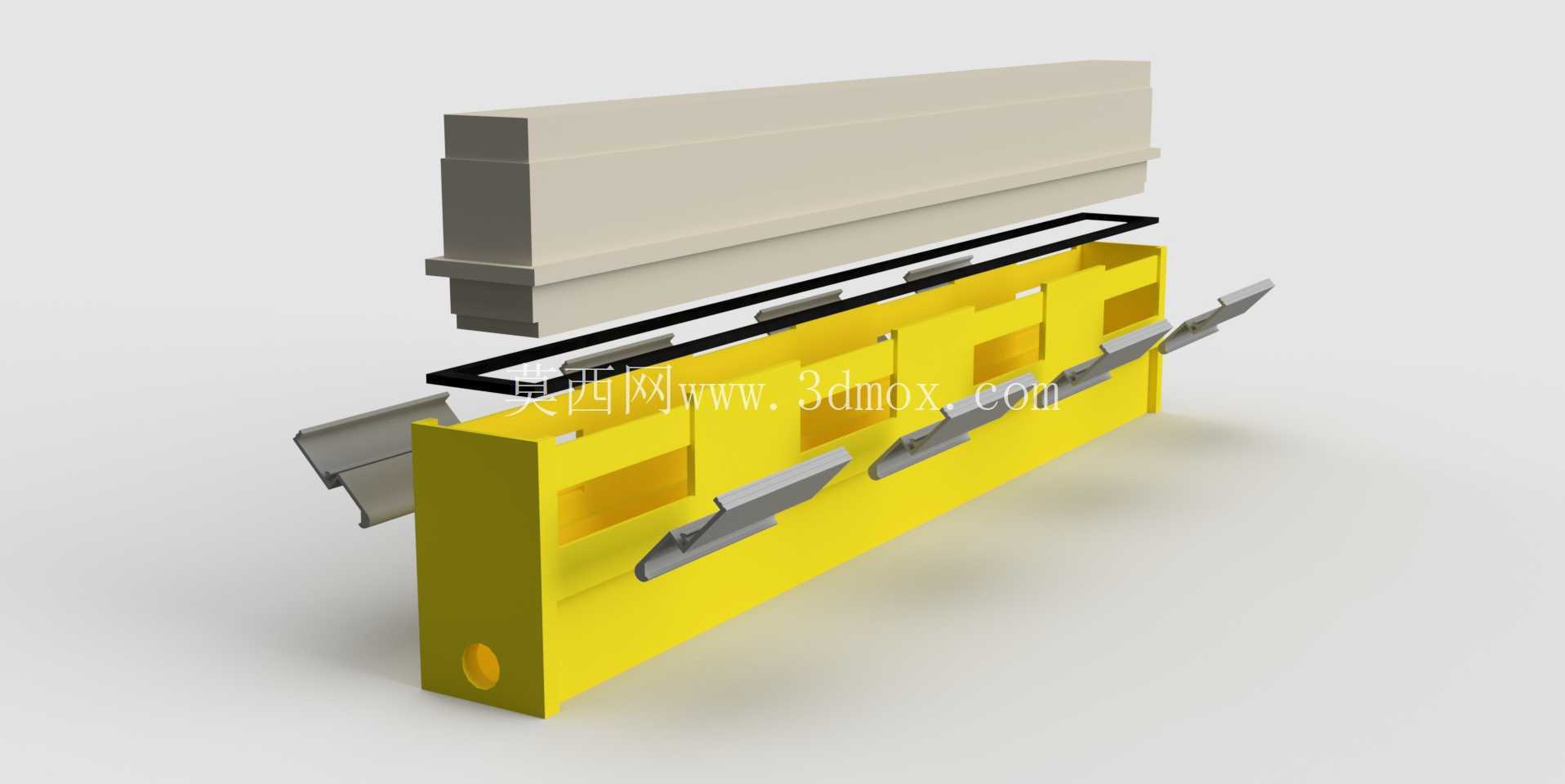

　　密封设计上，黑色密封条沿砖体与基座之间的接合面铺设，截面压缩量要结合橡胶硬度和表面平面度确定。压缩过小，低压工况下也可能密封不可靠；压缩过大，则铰链操作力明显上升，塑料件长期处于高应力状态，容易出现蠕变松弛。塑料密封件可用于定位、导向或辅助隔挡，橡胶密封件负责主要弹性补偿，两者在装配顺序中不能互换理解。组装时先把砖体和橡胶密封件放入腔体内，再成对安装铰链，先让中间铰链夹与空腔锁紧，使盖体初步居中，再依次处理其余铰链，这种由中间向两端的顺序有利于把密封条均匀压平，减少空气积存和端部错位。

　　对于三维建模人员，零件命名和装配层级应按砖体、基座、铰链、销轴、塑料密封件、橡胶密封件区分，重复铰链可采用阵列或镜像方式建立，但要注意左右件的旋转方向和拉片开口方向。干涉检查不能只停留在闭合状态，应分别模拟铰链打开、越过死点、完全锁紧三个姿态，重点查看铰链夹与基座锁止面的贴合面积、砖体下行位移以及密封条压缩后的形态。若用于实际加工，还需考虑注塑件拔模斜度、壁厚过渡、销轴装配方向和维修更换便利性；若用于方案演示，则可通过爆炸视图清楚表达八组铰链与密封件的装配关系，让选型人员直观判断该快接结构是否适合自身腔体尺寸、操作频率和密封要求。
