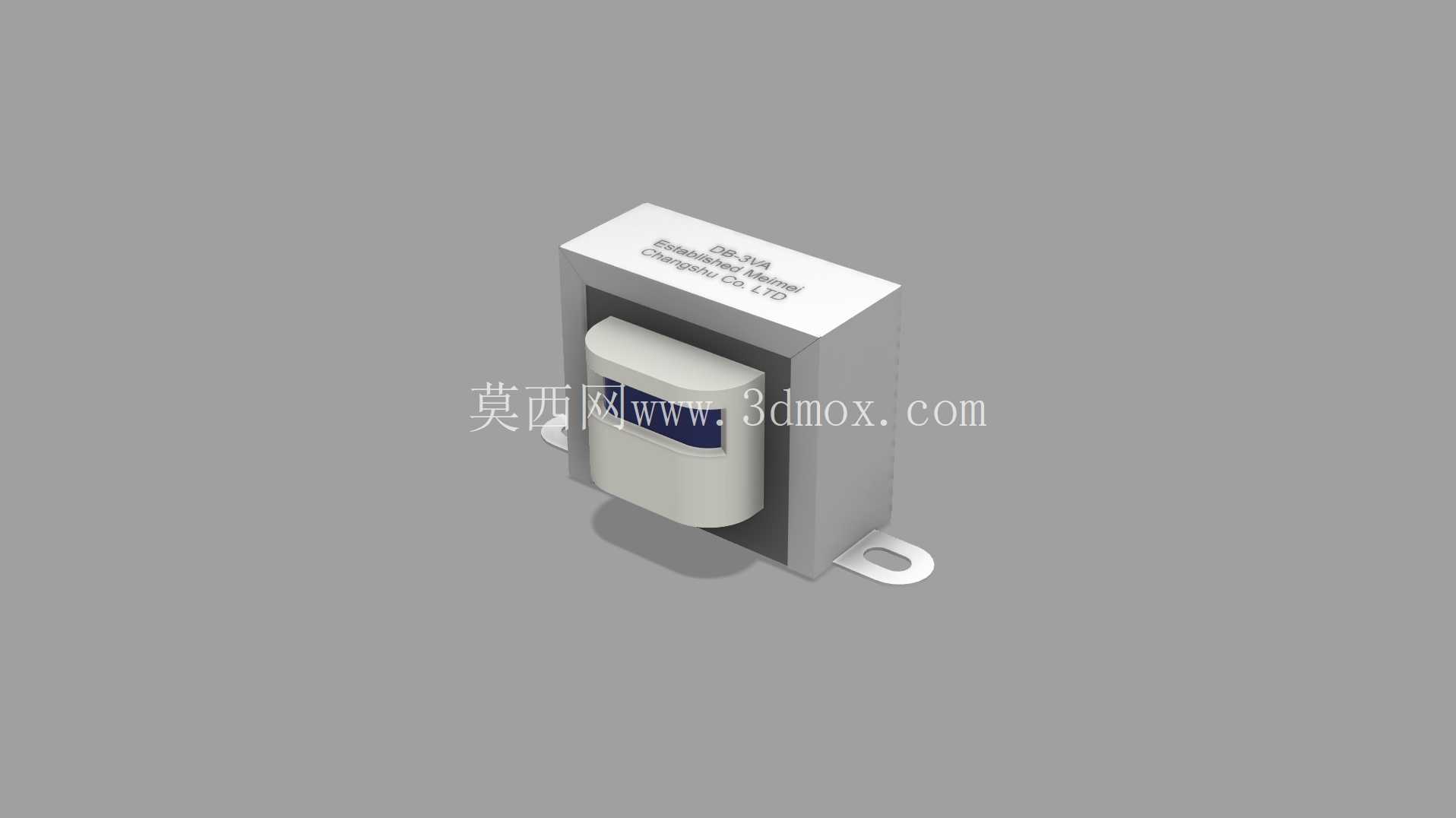

PCB预热器配套DB-3VA交流电源变压器

　　这套三维数模还原的是PCB预热设备内部配套的小容量工频交流变压器，实物从艾德克斯品牌PCB预热器整机中拆机测绘而来，额定容量3VA，输入侧适配常规市电交流回路，输出侧为预热器控制板提供12V低压交流供电，整机运行时的绕组额定电流未在原器件铭牌标注，建模阶段完全按照拆机实测的外形轮廓、安装点位、接口位置完成1:1复刻，可直接用于PCB预热器整机装配校核、电控柜内部布局干涉检查、同规格替换器件选型比对。

　　从实际设备应用场景来看，这类小容量变压器并不承担预热器主加热回路的大功率供电任务，而是作为控制回路的隔离供电元件使用：PCB预热器工作时主加热片需要通入大电流将工作台面升温至焊料熔融温度，主回路通断由温控板、继电器组完成逻辑控制，控制板上的芯片、指示灯、信号采集元件无法直接接入220V市电，必须通过该变压器将高压市电隔离降压为安全等级的低压交流电，再经板载整流稳压电路转换为直流电压给控制逻辑供电，同时高低压隔离也能避免主回路的加热电流串入控制信号回路，防止温控芯片被高压击穿，也能降低操作人员触碰设备外接调试接口时的触电风险。在SMT生产线的小型桌面预热工位、实验室PCB返修台、小批量板件焊前预热设备中，这类3VA容量的变压器完全可以满足控制回路的功耗需求，不会出现容量冗余过多导致器件体积过大挤占柜内空间的问题，也不会因容量不足出现控制板供电电压跌落、温控采样不准的故障。

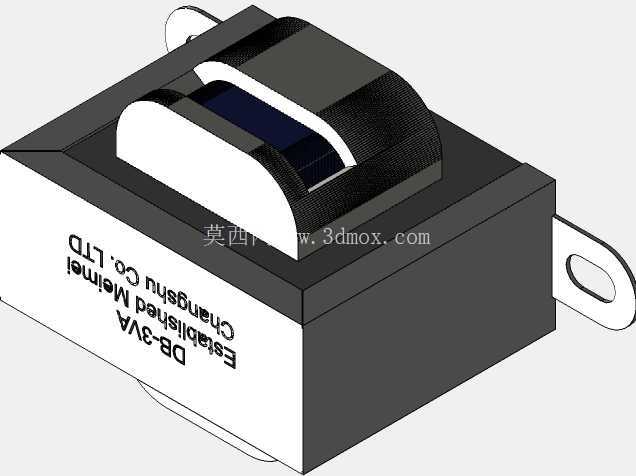

　　器件的结构设计完全围绕柜内安装场景优化：主体采用EI型硅钢片叠压铁芯结构，铁芯外侧包裹绝缘封装壳体，初级、次级绕组分别绕制在铁芯中柱上，绕组外层浸绝缘漆后加装白色塑料外罩，将带电接线部位完全封闭，避免设备内部积尘、车间内的助焊剂蒸汽凝结在绕组表面引发爬电短路。壳体底部延伸出两个带安装通孔的固定耳，安装孔的孔距、孔径完全按照拆机实物测绘，安装时可直接通过M3螺钉将变压器固定在电控柜的安装底板或者设备内侧的钣金支架上，固定耳与铁芯主体之间留有让位间隙，螺钉锁紧时不会挤压到内部绕组。变压器顶部平面预留了铭牌粘贴区域，原器件的参数标识直接丝印在顶面，建模时也还原了顶面的标识区域轮廓，设备整机做外观渲染时可以直接保留该细节，提升整机数模的真实感。

　　外形尺寸方面，该变压器属于小型柜内安装器件，整体长宽高尺寸适配小型桌面设备的内部空间，铁芯主体的厚度、绕组外罩的突出高度都做了实测还原：侧面绕组外罩为圆弧过渡造型，没有尖锐棱角，安装时即使紧贴旁边的走线槽也不会割破导线绝缘层；两个底部安装耳向壳体两侧水平伸出，安装孔中心距经过实测，布局时只要在安装板对应位置打好两个固定孔，即可完成器件定位，不需要额外设计复杂的固定支架。接线端部分别布置在壳体两侧，初级高压接线端、次级低压接线端分侧排布，布线时高压进线和低压出线可以分开走线，避免高低压导线捆扎在一起产生信号干扰，接线端的位置、接线柱的突出高度也在数模中完整还原，布线设计时可以直接在三维环境中绘制导线走向，提前核对导线弯曲半径是否满足工艺要求，避免实际装配时出现导线长度不足、接线端被周边器件遮挡无法操作的问题。

　　建模过程中对器件的所有装配边界都做了校核：变压器外壳与周边电容、继电器、散热片的最小安全间隙按照电气安规要求预留，高压侧距离相邻金属接地件的爬电距离满足低压电控设备的规范要求，安装耳下方的空间预留了螺钉头、垫圈的容纳高度，锁紧螺钉时工具不会和变压器壳体发生干涉。不同于大容量电力变压器需要配套散热油枕、散热鳍片，这种3VA小容量变压器工作时的绕组发热量极低，依靠自然空气对流即可完成散热，不需要额外加装散热结构，因此外壳造型简洁，没有多余的突出结构，非常适合在空间紧凑的桌面工业设备内部安装使用。在进行同类型预热设备改型设计时，直接调用该数模放入电控柜装配体，即可快速完成供电元件的布局，不需要反复测量实物尺寸调整安装孔位，能大幅缩短电控部分的设计周期，也能提前排查器件和柜体内壁、走线槽、其他电气元件的干涉问题，减少样机装配时的返工概率。
