微型可调输出降压电源模块结构设计

项目分类:变压器/电感器 发布时间:2024-11-26 ID:810860
  • 微型可调输出降压电源模块结构设计
  • 微型可调输出降压电源模块结构设计
  • 微型可调输出降压电源模块结构设计

  在小型无人机、航模飞控、云台载荷、机器人感知节点以及紧凑型电控系统中,供电链路往往不是简单地把电池电压直接送到负载端。动力锂电池在满电、放电、瞬时大电流拉载时电压波动明显,而飞控、接收机、图传、舵机、传感器等部件对供电电压稳定性、纹波水平和瞬态响应都有较明确要求。微型BEC模块的价值,就是在有限空间内把较高的直流输入电压转换为后级电路可用的稳定低压,同时承担电池消除器电路的角色,使接收与控制支路不必单独配置小电池。

  该模块围绕6-30V直流输入范围进行结构布置,可适配多节串联锂电池以及常见航模动力电源。输出端支持5V与9V附近可调工作点,能够面向不同电压等级的控制板和外设。工程上选择这类模块时,不能只看标称输出电压,还要结合负载电流、输入电压跌落、线束阻抗、散热路径以及周边电磁环境综合判断。模块本体采用狭长小板布局,功率电感、开关器件、滤波电容和输出焊盘沿板边分区排列,这种排布有利于缩短大电流回路,降低开关节点对敏感信号线的耦合。

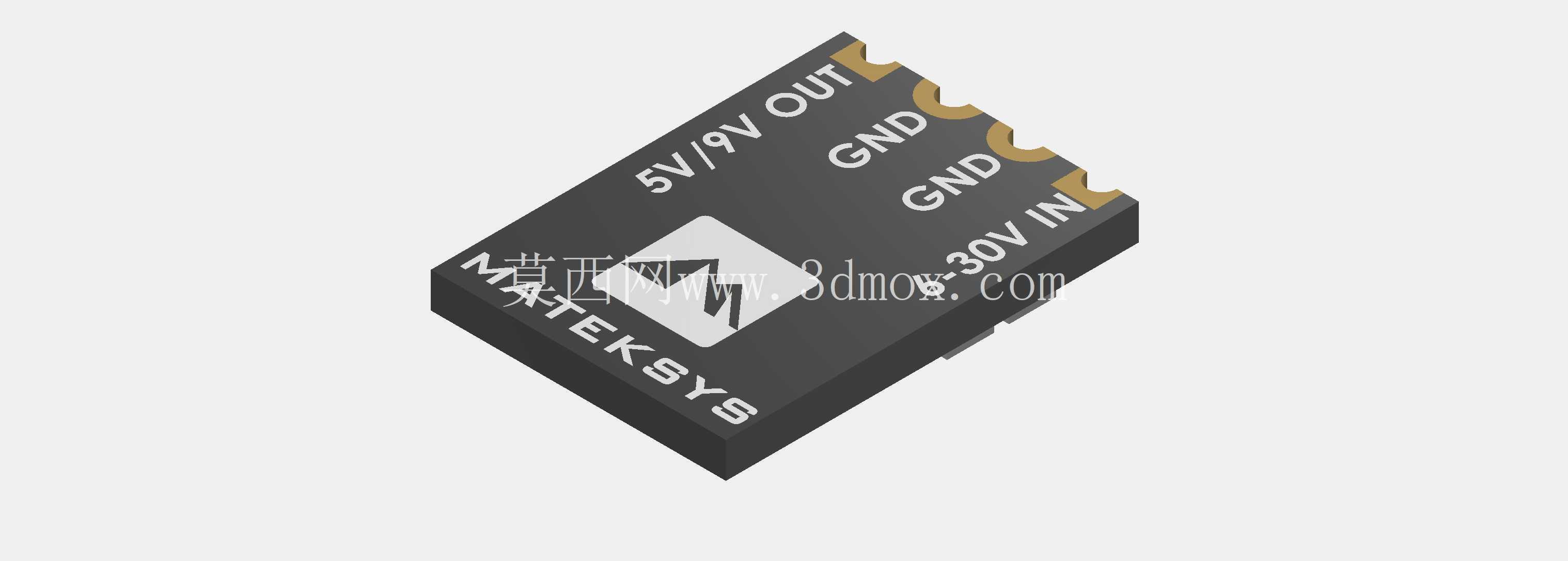

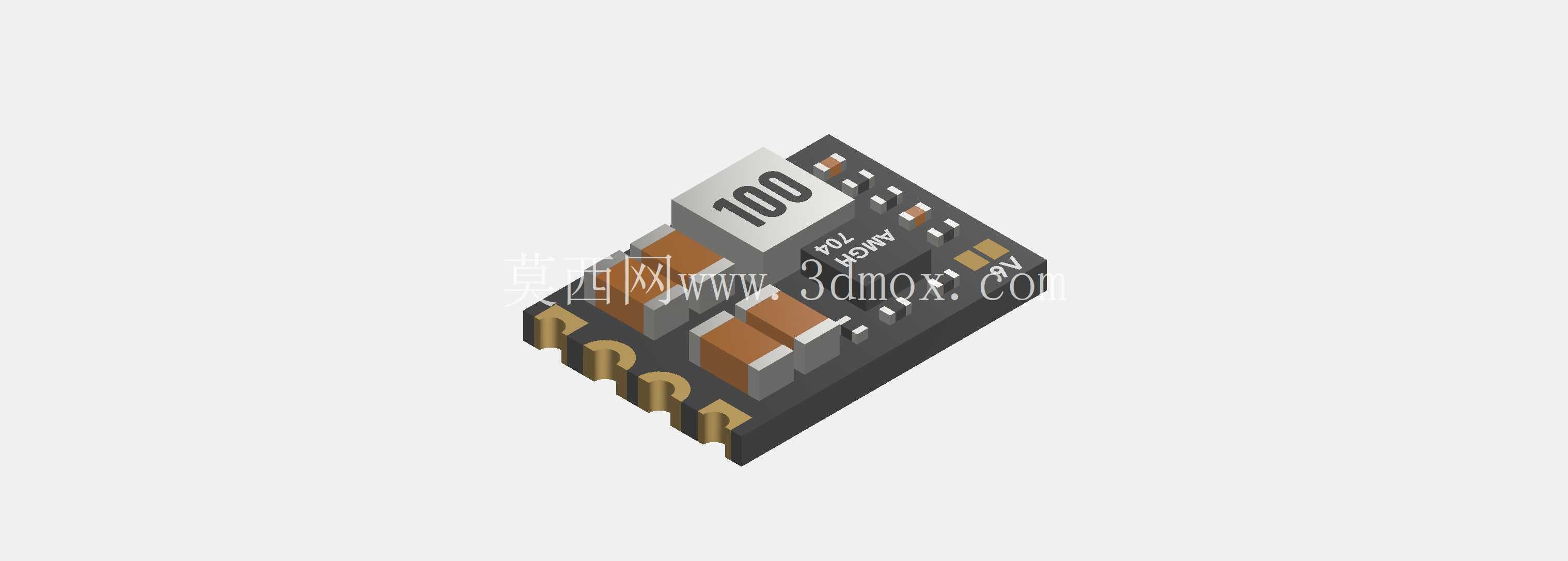

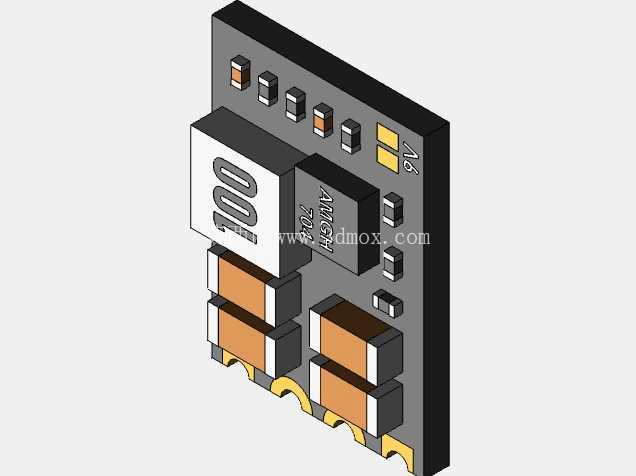

  从外形上看,模块主体为低矮贴片式结构,板上最高元件为顶部电感区域,周边电容、电阻和半导体器件均采用小型封装。板边设置镀金通孔焊盘,既可以直接焊接到母板上,也可以通过短线束引出固定。对于装机空间紧张的场景,结构设计人员需要在三维布局中预留板厚、焊盘伸出量、焊点高度以及绝缘间隙。模块贴近碳纤板、金属支架或其它导电构件安装时,应在底部增加绝缘衬垫,避免焊点或裸露铜面与机架接触。靠近电调、电机动力线或图传发射模块布置时,还应注意输入输出线束走向,尽量让功率回路短而规整,弱信号线远离开关节点。

  功能实现上,该类降压电源通过开关稳压方式完成能量转换,相比线性稳压在宽输入压差下具有更低的热耗散优势。输入端承受电池侧较高电压,输出端为控制设备提供稳定电源;可调输出设计使同一硬件可通过配置电阻或焊点选择不同电压档位,减少多型号物料并存带来的管理成本。板上滤波电容用于抑制输入输出纹波,电感承担储能与能量传递,周边阻容网络则参与反馈、补偿和使能控制。实际建模时,需要把这些器件的真实高度、占板范围和维修可达性表达清楚,而不是仅绘制一块简化平板。

  在应用场景方面,这类模块常被放入飞控堆栈边缘、机臂根部小舱、云台侧板或机器人底盘电控仓内。无人机起飞阶段,电机和电调会产生脉冲式电流,动力母线电压可能瞬间下拉;BEC需要在此过程中维持接收机和飞控供电不复位。固定翼机型长距离布线时,线束压降更明显,输入端电压裕量和输出端电容配置就显得重要。多旋翼设备若把图传、LED、航灯等外设也挂在同一BEC上,应核算总电流,并把峰值负载与持续负载分开评估,避免因外设同时启动造成控制支路欠压。

  三维结构设计阶段,可先依据模块外轮廓建立PCB板体,再按器件高度建立电感、电容、芯片和接焊盘的简化实体。安装边界不仅包括模块自身长宽高,还应包括焊接后焊锡圆角、外侧热缩管或绝缘包覆层、线束弯折半径以及手指或烙铁操作空间。若采用母板直插方式,母板上对应位置应留出禁布区,高元件背面避免布置干涉件;若采用悬空固定,支架应尽量靠近板边安装孔或加强区域,不能让振动载荷直接作用在脆弱焊点上。对于振动较强的旋翼平台,可在模块背面使用薄双面胶或固定座辅助约束,但不能堵住器件散热所需的空气流通路径。

  热设计也是不可忽略的环节。降压模块在高输入输出压差、大负载电流和密闭舱内连续工作时,芯片与电感温升会提高。结构布置时不要把模块夹在两层密闭板之间,也不要让热缩材料完全包裹主要发热器件。若设备长期在高温环境下运行,应降低实际取用电流,或把模块安装在靠近气流、金属支架或可导热壳体的位置。工程建模中把周边间隙、散热通道和线束接口一并表达,能够帮助选型人员在装配前发现空间冲突、绝缘风险和维护不便等问题,从而提高小型供电系统在整机中的可靠性。
