恒压型LED驱动电源塑壳结构

　　这款塑壳封装的恒压LED驱动电源，在室内照明配套场景里属于非常典型的外置供电部件，日常做灯具结构设计、展柜照明布线、家装灯带配套、办公灯盘改造时经常会碰到这类部件。从结构工程师的视角看，这类驱动的三维建模核心不只是还原外观，更重要的是把安装边界、接线空间、壳体配合关系梳理清楚，避免灯具整机装配时出现干涉、走线卡滞或者固定位不匹配的问题。

　　从实际用途来说，它的作用是把市电交流输入转换为稳定的24V直流输出，给低压LED灯条、灯珠模组、小型照明负载提供恒定电压供电，本身属于隔离型驱动方案，外壳做了绝缘塑封，IP31的防护等级刚好适配室内干燥环境，既可以阻挡日常掉落的细小灰尘侵入，也能防范垂直方向的凝露滴水，完全满足吊顶内、家具夹层、展柜柜体内部这类安装位置的使用要求。

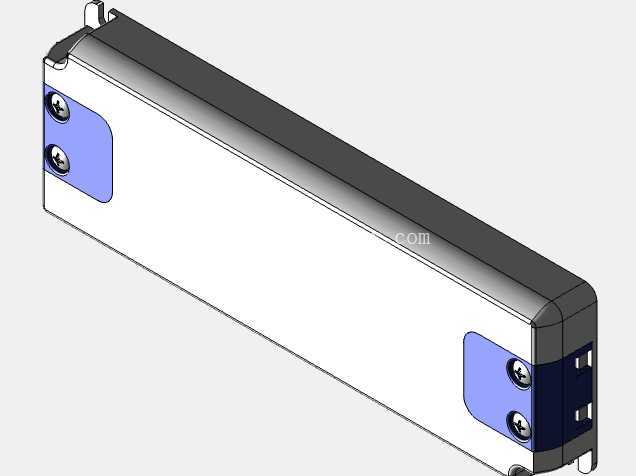

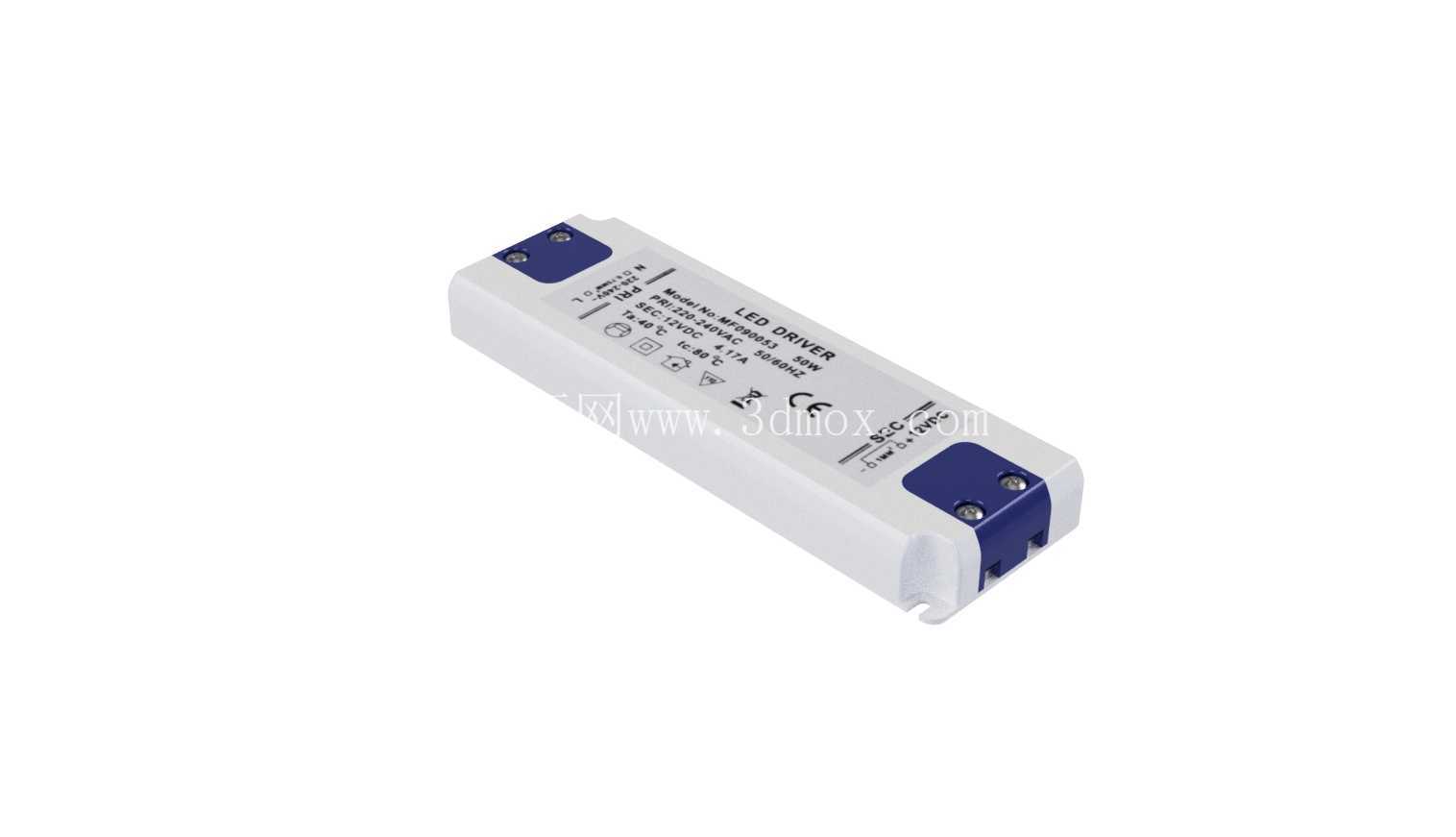

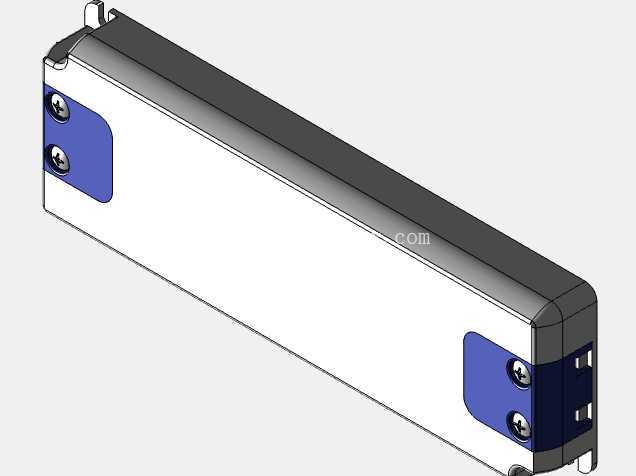

　　外形上它采用长条形窄体塑壳设计，整体轮廓是圆角长方体，壳体主体为阻燃白色PC材质，两端的接线端用深蓝色端盖做区分，输入端和输出端分别布置在壳体长度方向的两个端头，接线端子采用压线式结构，现场布线时不需要额外焊接，直接把剥好的导线压入端子拧紧即可，工程安装效率很高。建模的时候首先要锁定壳体的总长、总宽、总高三个核心外形尺寸，这类30W功率段的驱动宽度通常控制在40毫米上下，高度在20毫米左右，长度大概150毫米级别，这个尺寸比例是专门为了嵌入窄型灯具卡槽、家具预留缝隙设计的——很多定制衣柜的层板灯、吊顶暗藏的灯带槽内部预留的安装间隙非常有限，驱动如果做的太宽太厚，根本塞不进预留空间，窄体长条形的布局刚好能顺着灯带铺设方向塞进线槽或者灯具背部的空腔里。

　　安装边界这块要特别注意，壳体底部两侧带伸出的安装耳位，耳位上开有固定螺丝孔，既可以直接用自攻螺丝锁在灯具背板、木质柜体或者钣金支架上，也可以搭配背胶魔术贴、扎带固定在穿线管旁边。建模时不能只画壳体本体，一定要把两端接线端子的导线引出空间预留出来：输入端接市电的火线零线、输出端接低压灯带的正负极，接线完成后导线会从端盖的出线槽引出，周围至少要留出15到20毫米的走线弯曲半径，不能把驱动紧贴着墙面或者其他部件堵死接线端，否则后期维护拆换导线时根本没有操作空间。

　　壳体的结构设计思路很明确，上下壳采用卡扣加端盖封合的方式，主体外壳是一体挤出或者注塑成型的槽型结构，内部用来容纳PCB板、变压器、电解电容、整流桥这些核心电气元件，两端的蓝色端盖一方面用来定位内部PCB板的轴向位置，另一方面把接线端子和壳体内部的高压区域做物理隔离，爬电距离和电气间隙都符合照明电气的安全规范。外壳表面印刷的参数标识、认证标识在建模时可以作为外观特征做贴图处理，结构设计阶段不需要纠结标识的细节，重点要保证壳体的分模线位置、端盖和主壳的配合台阶、卡扣的扣合量都符合注塑件的设计逻辑：主壳侧壁的卡扣预留0.8到1毫米的扣合量，端盖和主壳的配合间隙控制在0.1到0.2毫米，既保证装配后不会松脱，也方便生产时快速压合组装。

　　在照明项目选型时，这类驱动的布局优势很明显：长条形结构不像方块状电源那样占用集中的立体空间，可以顺着灯具的长度方向并排布置，比如做长条办公吊灯的时候，驱动可以直接藏在灯体的铝型材槽内部，不需要额外在吊顶上开检修孔放置电源；做展柜照明时，多个小功率驱动可以分别布置在每层展柜的背板后方，单点故障时只需要更换对应层的驱动，不会影响整个展柜的照明。建模过程中还要留意壳体两端的安装缺口，端盖下方预留的卡位是用来卡在灯具的导轨或者固定卡槽里的，部分免螺丝安装的场景下，直接把驱动顺着卡槽滑入就能完成固定，不需要额外打螺丝，这种快装结构在批量照明工程里能大幅减少现场施工的工时。另外壳体的圆角处理也不是单纯的美观设计，所有外棱边都做了R2以上的圆角，一方面避免安装时锋利的塑边割伤施工人员的手，另一方面也防止穿线时尖锐棱边割破导线绝缘层，造成短路隐患。
