IN12A辉光数码管电子显示器件结构

　　辉光数码管属于早期数字显示器件，在工业计数仪表、数控设备状态面板、老式测试仪器、时钟显示装置以及复古电子装置中承担十进制数字可视化输出任务。IN12A这类小型辉光管采用玻璃封装结构，内部以金属阴极字形片构成0至9十个数字电极，并配合公共阳极实现气体放电显示。建模时首先要还原透明玻璃外壳的圆柱轮廓与顶部封接形态，玻璃壁厚度需要保持均匀，端部抽气封嘴、引脚引出位置以及内部支撑结构都要按照实物比例布置，才能在渲染中呈现出真实的折射与反射效果。

　　管芯部分是整个模型的表达重点。十个数字阴极并非简单平面字符，而是由细金属丝弯折、焊接形成的立体字形，各数字沿管轴方向分层叠放，彼此之间留有放电间隙。建模过程中需要把每一个数字片的空间位置、支撑引线走向、阳极网格或金属框的连接关系逐一梳理，避免电极穿插。阴极引脚从管底玻璃封接处穿出，引脚间距与排列顺序直接决定后续PCB插座或管座设计，因此在装配边界上要给出明确的底部基准面和引脚中心坐标。

　　从设备选型角度看，辉光管不同于现代LED数码管，它依靠氖气辉光放电发光，工作时需要较高的阳极驱动电压，并通过限流电阻控制电流。结构设计人员在布置面板时，不能只关注显示窗口直径，还要预留管体高度、引脚焊接空间以及高压走线的绝缘距离。管体周围应避免紧贴金属构件，玻璃外壳与面板开孔之间通常设置橡胶圈或塑料卡座，用来缓冲振动并固定轴向位置。若用于多管并列显示，相邻管体中心距既要满足字符阅读节奏，也要保证插座、限流电阻和驱动电路板有足够排布空间。

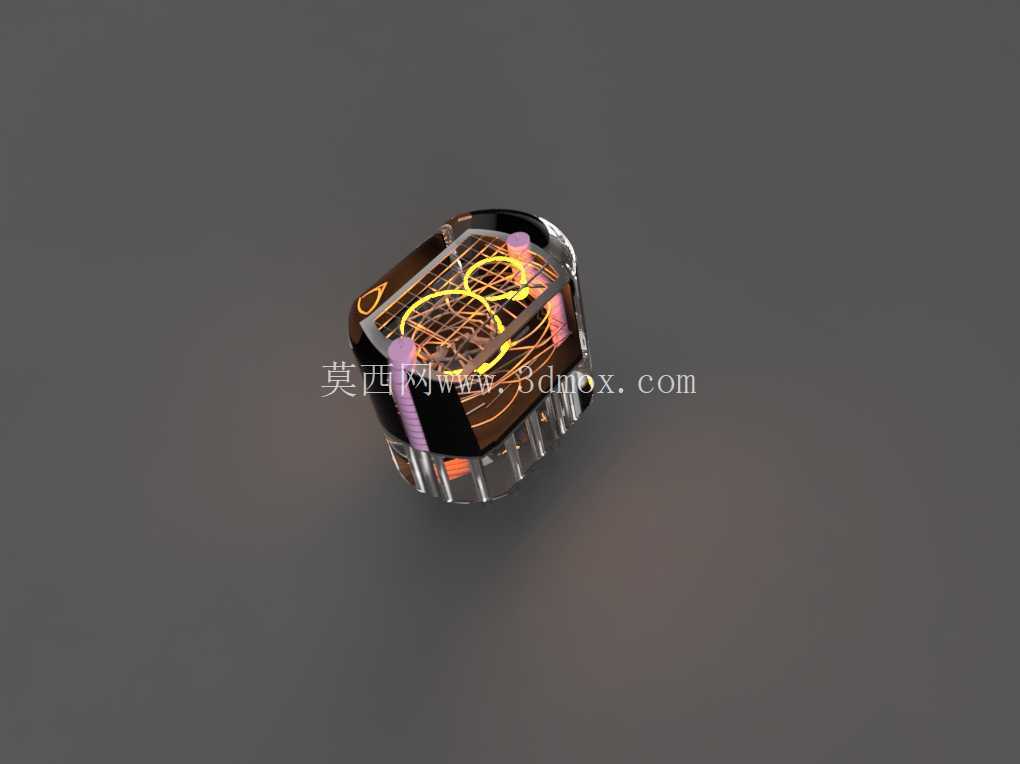

　　该三维结构把玻璃外壳、内部数字阴极、支撑金属丝、阳极构件和底部引脚组合为完整装配，适合用于显示面板干涉检查、电子装置外观验证以及复古仪表的结构布局。外形边界以圆柱形管体为主体，顶部圆弧封接区与底部引脚区分别构成高度方向的限制条件；安装时显示面通常朝向观察者，管轴垂直于面板，底部引脚穿入电路板或管座。对于需要做融合展示的场景，透明材质可以直接呈现内部叠层字符，金属电极则通过细小杆件和薄片体现工艺特征。

　　在实际工程应用中，这类器件常被放入仪表外壳前面板，配合驱动电路实现数字读数。结构建模不仅要满足外观相似，还要服务于装配判断：玻璃管外径决定面板开孔和固定卡环尺寸，管体总高决定外壳内部深度，引脚伸出长度决定焊接后板间距离，内部电极高度则影响显示字符在玻璃窗口中的视觉位置。若把模型用于教学或逆向参考，还可通过剖分视角观察阴极叠放关系，理解辉光显示与普通段码显示在结构上的差异。

　　设计思路上，模型没有把数码管简化成单一外观件，而是保留了玻璃腔体与内部电极的层次关系。透明外壳承担保护和密封作用，内部金属构件承担放电显示功能，底部引脚承担电气连接与机械定位。三者之间的相对位置必须稳定，引脚与玻璃封接区要表现出固定约束，数字阴极通过细支架连接到对应引脚，阳极结构则保持在字符周围形成放电区域。这样处理后，无论从外部整体观察，还是近距离查看管芯细节，都能反映IN12A辉光数码管的真实构造特点，也便于后续在仪器面板、电子时钟或展示装置中进行空间校核。
