TSOT26六脚贴片半导体封装三维结构

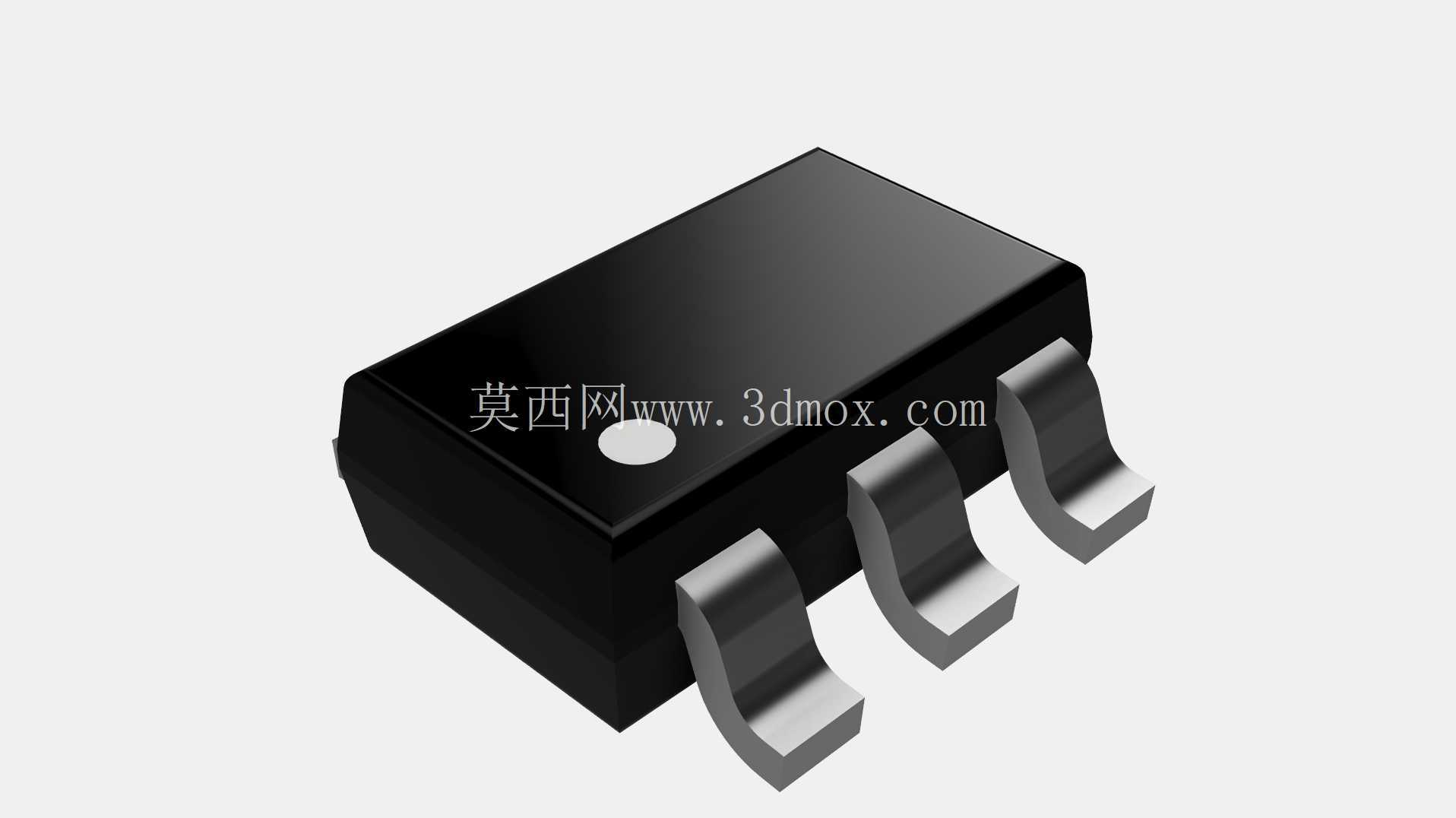

　　该三维结构围绕小型表面贴装半导体器件的TSOT26封装展开，重点还原黑色矩形塑封本体、六只鸥翼形金属引脚以及本体顶面定位标记之间的空间关系。模型并非只做外观示意，而是把封装在电路板装配中真正影响布局、干涉检查和焊接工艺的部位进行了实体化表达，适合在PCB结构协同、电源模块紧凑布置、传感器小板堆叠以及消费电子主板预装配阶段使用。

　　从实际设备用途看，这类封装常见于小功率稳压、负载开关、逻辑转换、复位监控、接口保护等板级电路。器件本体低矮，引脚从封装两侧引出并向外弯折，最终以平坦焊端落在印制板焊盘上。三维建模时需要特别关注引脚根部过渡、折弯半径、外张角度和脚端共面性，因为这些特征直接决定锡膏印刷后能否形成可靠焊点。若只按简单长方体加薄片引脚处理，装配检查时会低估引脚外侧占用，也无法反映回流焊过程中焊端与焊盘的贴合状态。

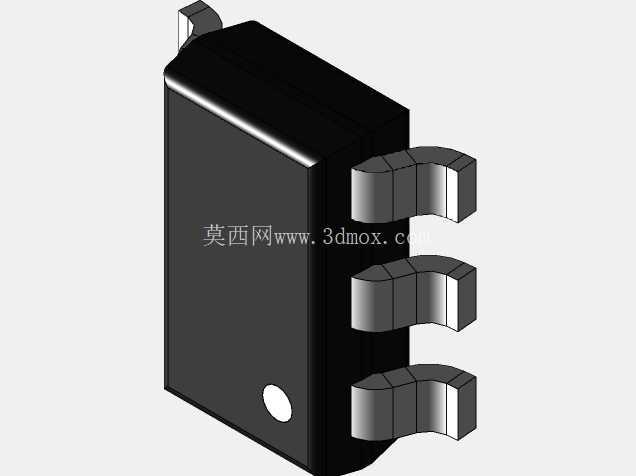

　　外形边界方面，TSOT26属于小尺寸贴装器件，建模应保留本体长度、宽度、高度与引脚伸出量之间的比例关系。塑封体边角采用轻微倒角和圆角过渡，顶面圆点标记用于指示第一脚方位，该标记在自动化贴装、人工检修和极性核对中都有实际意义。引脚沿本体两侧分三对布置，相邻引脚之间的间距、脚宽以及外露金属段长度需要清晰表达；模型中金属引脚采用弯折截面，而非单片直板，能够体现SMT器件从塑封体侧面出脚、向下折弯、再水平延展到焊盘的典型形态。

　　设计思路上，封装结构需要同时满足芯片保护、电气连接和自动贴装三类需求。黑色塑封体承担机械保护与绝缘作用，内部芯片、键合线等细节虽未在外观模型中展开，但外部轮廓必须与真实器件的占位一致。鸥翼引脚具有一定弹性，可吸收电路板热膨胀与器件本体之间的微小位移；脚端平面则为焊点提供稳定接触区。建模时将引脚末端保持在同一基准平面，能够帮助结构工程师在做PCB贴装仿真、壳体间距校核和连接器邻接布置时判断是否存在顶起、偏位或焊接后高度冲突。

　　在板级应用场景中，该封装常被放置在控制板边缘、电源入口附近或MCU周边。由于器件高度较低，它适合压在屏蔽罩下方，也适合布置在薄板设备、便携式仪器和紧凑工控模块中。进行整机布局时，不能只看本体投影，还应把六只引脚的外侧展开范围、焊盘外扩区域、维修烙铁操作空间以及丝印极性标识纳入边界。若相邻元件过高或过近，贴片机吸嘴取放、视觉识别和回流焊后的检修都会受到影响。

　　该模型的价值在于把电子封装从二维符号还原为可测量的三维装配对象。结构设计人员可据此检查器件与外壳、散热片、连接器、线束和相邻贴片元件之间的间隙；电子工艺人员可依据引脚形态评估焊盘设计、钢网开口和锡量分布；设备选型人员也能在方案阶段直观确认该封装是否适合目标板厚、空间高度和自动化生产线。整体表达简洁但工程指向明确，塑封体、引脚、定位标记三者关系清楚，可作为PCB封装库建立、整机干涉检查和贴装工艺沟通的三维参考。
