直柄麻花钻切削刀具三维结构

项目分类:机床 发布时间:2024-11-26 ID:810964
  • 直柄麻花钻切削刀具三维结构
  • 直柄麻花钻切削刀具三维结构
  • 直柄麻花钻切削刀具三维结构

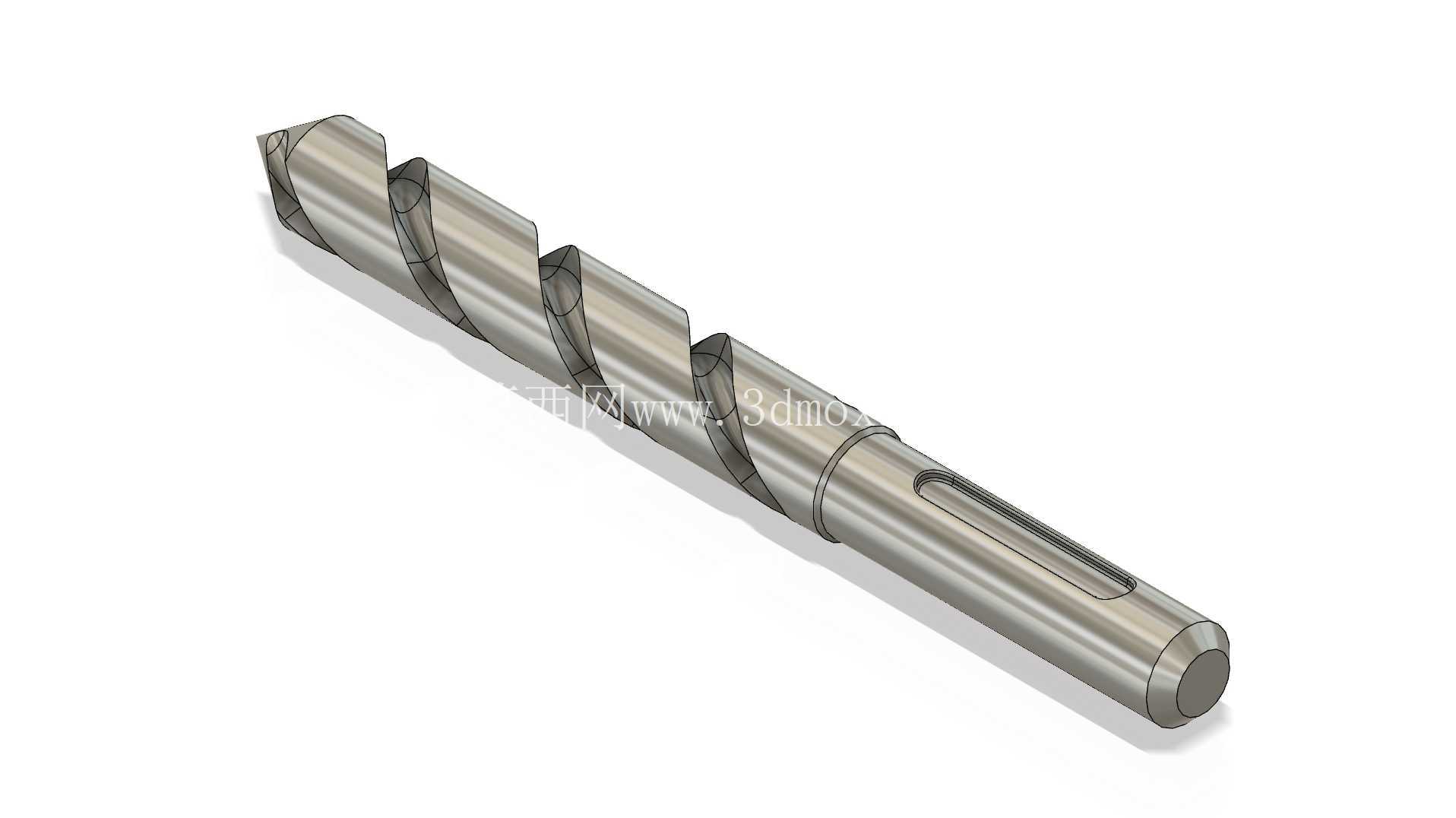

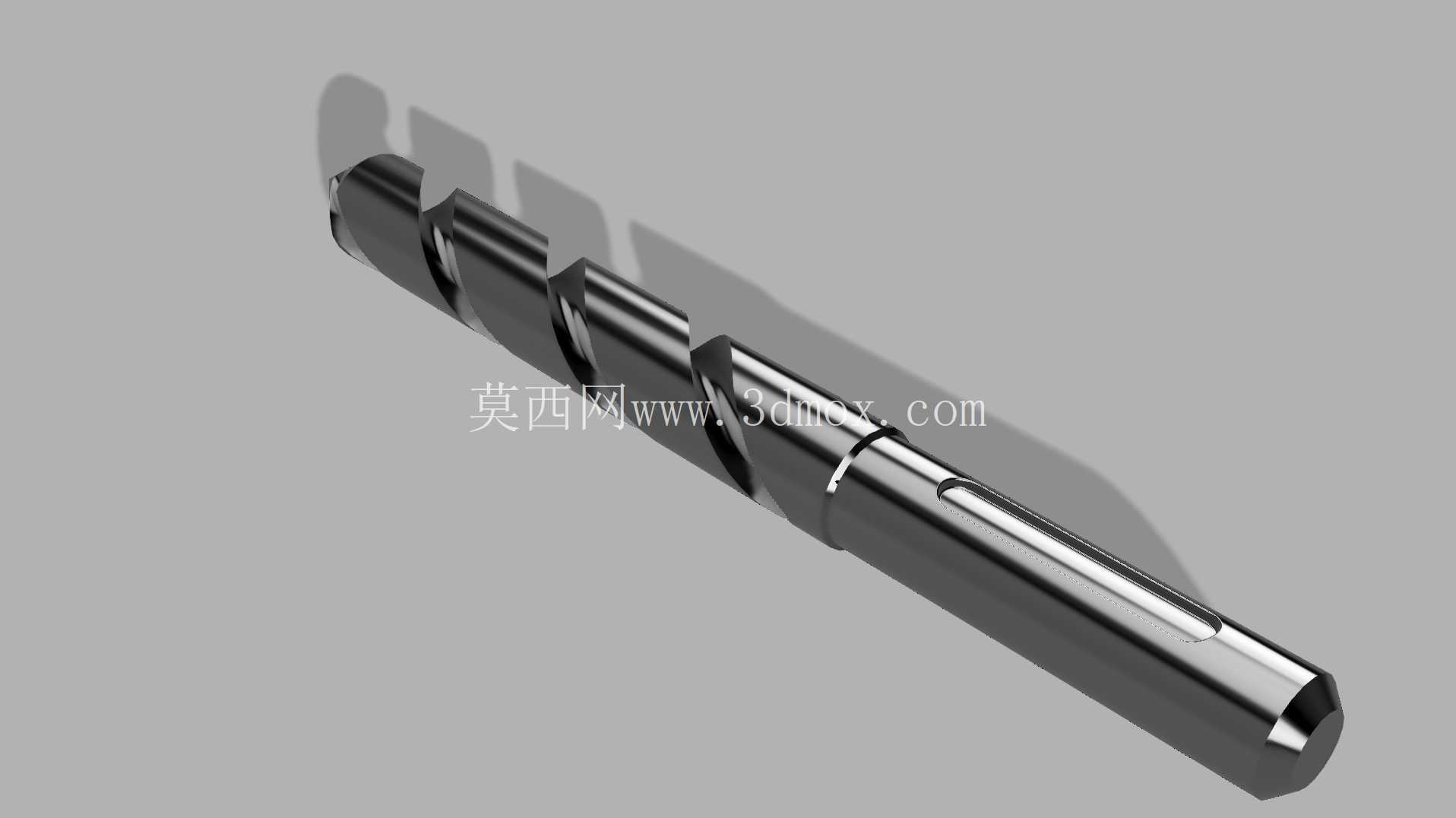

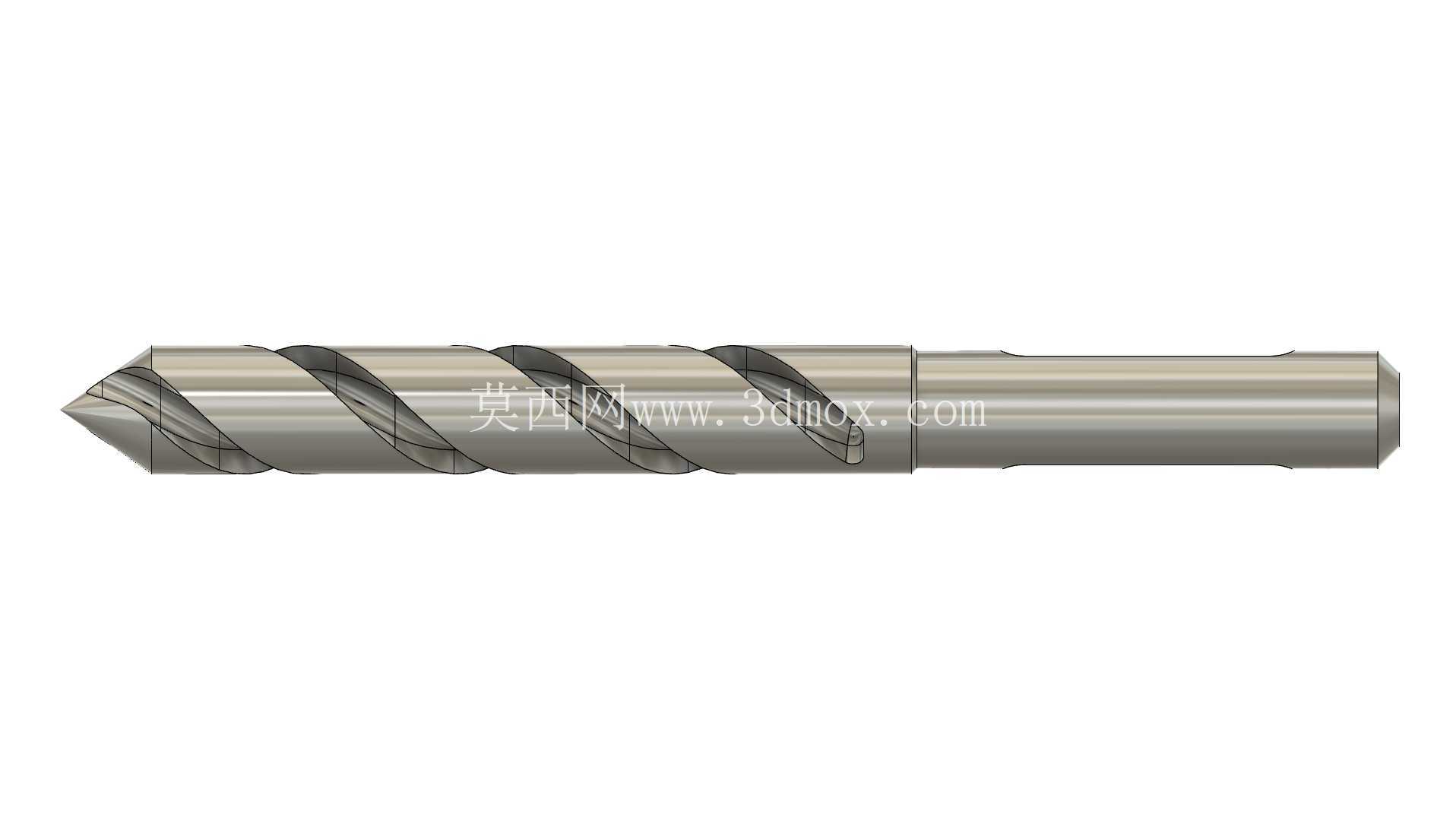

  直柄麻花钻是金属切削加工中使用频率极高的孔加工刀具,常见于立式钻床、台式钻床、摇臂钻床、加工中心以及手持电钻等设备,承担实体材料上预制孔、扩浅孔、装配孔加工等任务。该三维模型完整还原了标准麻花钻的工作段与夹持段结构,前端为两条对称分布的主切削刃,横刃位于钻心最前端,切入工件时承担定心与初始挤压切削作用;刀体部分开设两条连续螺旋排屑槽,槽型沿轴线螺旋延伸,既形成切削前刀面,也为钻削过程中切屑的卷曲、排出提供通道。钻芯厚度沿轴向向柄部逐步递增,这种结构设计可在保证前端切削刃锋利性的同时,提升刀体整体抗扭刚性,避免深孔进给时刀杆受切削扭矩作用发生扭转变形甚至折断。

  从实际加工场景看,麻花钻工作时一方面绕自身轴线做高速旋转主运动,另一方面沿主轴方向持续进给,两条主切削刃同时参与材料去除,切屑沿螺旋槽向上排出,切削液可从外部浇注或通过内冷通道输送至切削区,带走切削热并辅助排屑。模型中刃带部分保留了圆柱导向棱边,钻孔过程中刃带与已加工孔壁接触,起到导向、修光孔壁并限制钻头径向摆动的作用,能够降低孔口扩大量与轴线偏斜风险。柄部采用光滑圆柱直柄结构,适配钻夹头夹持,夹持边界集中在柄部圆柱面,装夹时需保证钻头轴线与主轴回转轴线同轴,夹爪夹持长度应覆盖柄部有效区域,避免短夹持导致高速旋转时打滑或跳动。

  结构建模时,螺旋槽是整个刀具的核心特征,需要围绕刀体轴线建立螺旋扫掠路径,通过切除材料形成连续光滑的槽面;前刀面、后刀面与刃带交汇处需控制棱边宽度,棱边过宽会增大与孔壁的摩擦热,过窄则会降低导向稳定性。刀尖角度、螺旋角和后角共同决定切削性能:较大的螺旋角有利于排屑和降低轴向抗力,适合塑性材料加工;较小螺旋角则刀体强度更高,更适合脆性材料或重载钻削。模型柄部与工作段之间设置过渡轴肩,可避免应力集中,也便于判断夹头夹持位置。

  在设备选型和装配校核中,钻头外径决定成孔名义尺寸,柄部直径需与钻夹头夹持范围匹配,有效刃长决定可加工孔深,全长则影响主轴行程和刀库容纳空间。对于数控加工场景,三维模型可用于刀路仿真中的刀具干涉检查、夹具空间确认以及钻削姿态验证;对于教学和工艺分析场景,可通过剖切或透明显示观察钻芯、排屑槽、切削刃和柄部的几何关系,帮助理解横刃负前角切削、排屑路径以及导向受力。整体结构没有复杂装配关系,但对螺旋曲面、刃口连续性和同轴度要求较高,建模时应保证工作部分与直柄部分共用轴线,各圆柱面、螺旋槽和刀尖特征过渡自然,从而真实反映标准麻花钻在机床钻削工况下的几何形态与工程使用边界。
