凸轮盘水射流切割加工仿真结构

　　该结构围绕带外齿轮廓的盘形凸轮零件展开，重点呈现高压水射流在异形金属板材上的走刀路径与加工状态。盘体采用薄板式布局，外缘连续分布细小齿形，内部设置多个异形减重窗口和中心同轴孔，既保留凸轮传动所需的周向定位关系，也通过镂空区域降低零件转动惯量。实际应用中，这类齿盘常见于间歇送料、包装分度、纺织牵引以及小型自动化执行机构，工作时依靠外缘齿形或轮廓曲线与从动件配合，完成定角度步进、相位切换或速度跟随。

　　从加工角度看，水射流方案适合中薄板、复杂外轮廓和镂空内腔的一次成形。模型中刀具以竖直水刀形式作用于盘件表面，磨料与高压水混合后形成集中射流，沿齿顶、齿根和窗口边界连续切削。与常规铣削相比，该方式对材料热影响小，不需要针对钛合金、铝合金、铜合金或不锈钢频繁更换刀具，也便于在小批量试制阶段快速验证轮廓。设计时需要特别关注切入切出位置，尖角处不宜直接高速转折，应在路径中加入圆弧过渡或降速段，避免射流滞后造成齿根过切。

　　盘件的中心孔承担安装基准作用，周边小孔可用于锁紧、销定位或与轮毂连接。建模时应将中心孔、齿形分度圆和镂空窗口放在同一草图约束体系中，保证轮廓相对回转中心的角度均布。外齿区域的壁厚和齿根圆角需要结合板材厚度校核，过窄的齿尖在射流开切时容易产生振动，窗口与外轮廓之间的连接带也应保留足够宽度，防止加工过程中零件未完全脱离毛坯时发生翘动。

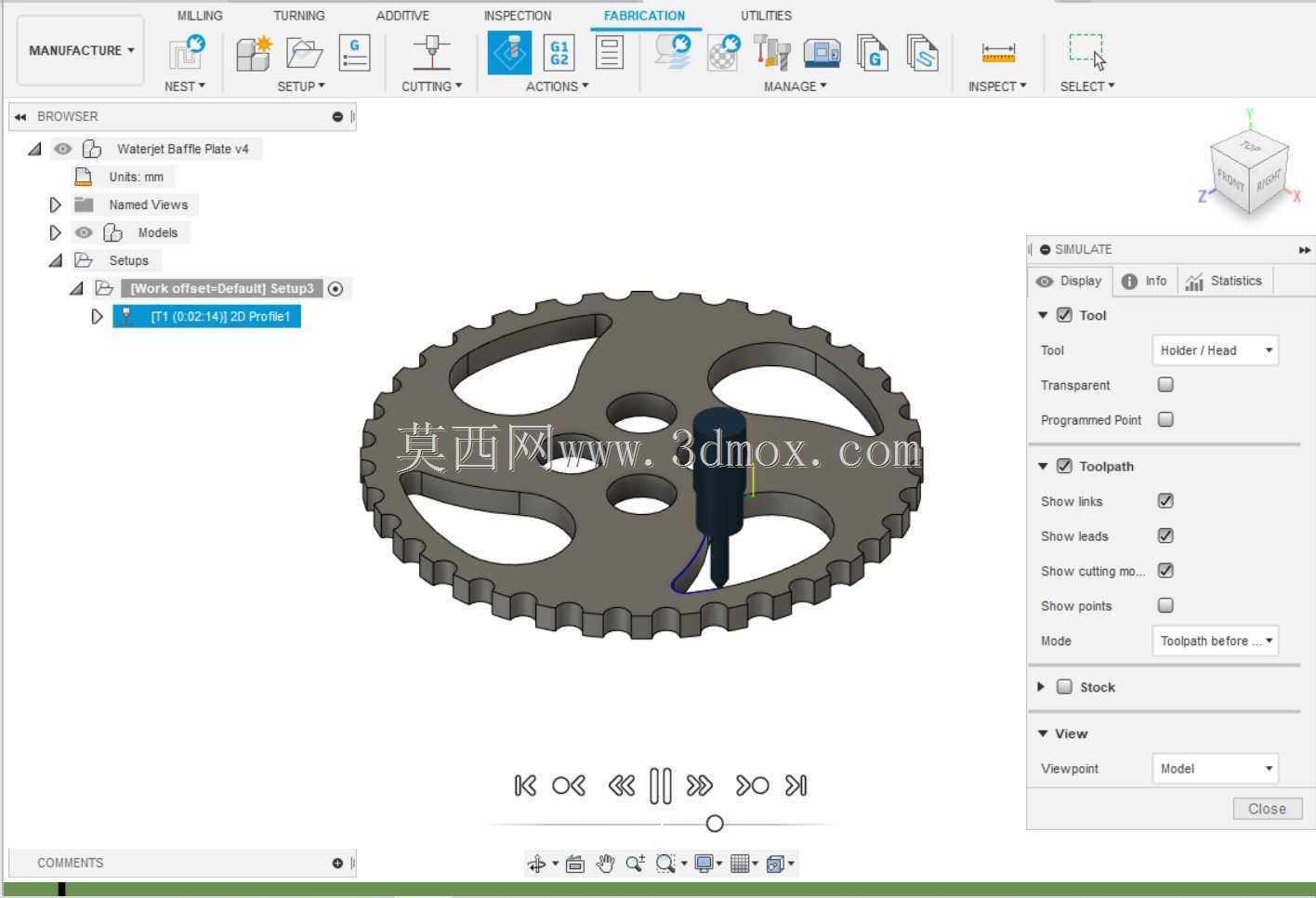

　　安装边界方面，盘形毛坯应平放在切割工作台上，下方预留水流和磨料排出空间，周边用压点或夹具固定在非关键区域。若盘径较大，支撑点应靠近主要切削带，减少薄板在高压射流作用下的颤动。刀轴方向默认垂直于盘面，路径层无需复杂五轴姿态，但在厚板或高精度齿形场景中，应根据射流锥度补偿侧壁倾角。仿真界面中的刀路显示可用于检查空行程、进刀点、材料避让和加工顺序，尤其适合在正式切割前判断内腔窗口是否需要预钻孔、外齿轮廓是否连续闭合，以及夹具是否与水刀头发生干涉。

　　结构设计思路上，外形并非单纯追求轻量化，而是在传动强度、加工可达性和装配定位之间取得平衡。异形窗口边缘应避免突然扩宽，相邻窗口之间的辐板要形成稳定传力路径；中心毂区直径不宜过小，否则键连接或螺钉夹紧空间不足。对于需要高速运转的场合，还应在三维环境中检查质量分布是否对称，并对齿顶锐边进行倒角处理。整体模型把零件几何、加工刀路和设备动作放在同一工艺场景中，能够帮助结构人员在设计早期同步考虑板材利用率、切割顺序、装夹方式和后续装配公差。
