ER25数控延长杆夹头刀柄结构

　　该结构面向数控铣削、雕刻加工和小型主轴延长场景，核心作用是把直柄铣刀、钻头或铰刀可靠夹持在ER25弹性筒夹内，并通过后部直柄杆身接入机床主轴、动力头或专用工装。现场使用中，普通刀柄在深腔、窄槽或工件侧壁干涉区域容易出现本体碰擦，延长杆形式能够把夹持端向前送出，使刀具到达更深的加工位置，同时保持ER夹头系列常见的同轴夹持方式。

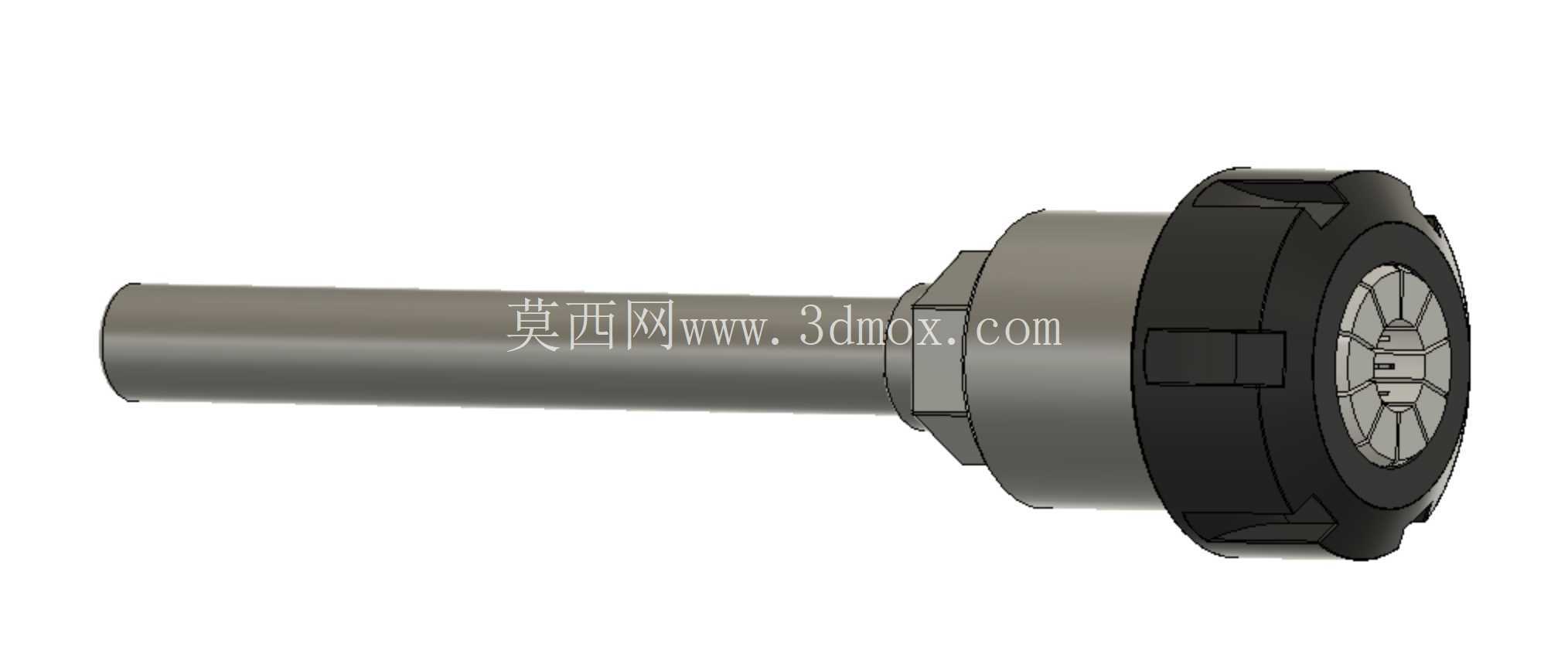

　　外形上，模型由长直柄、过渡锥段、ER螺母、筒夹容纳腔和前端开口组成。长直柄承担与主轴夹座或刀柄孔的配合定位，外圆需要按选用设备的夹持直径控制尺寸一致性；杆身与头部之间采用阶梯锥面过渡，既避免直径突变造成应力集中，也为螺母旋合和头部刚性提供足够壁厚。前端ER螺母外形带防滑棱边，便于扳手施加拧紧力矩，螺母内侧与筒夹斜面配合，旋转时产生轴向压紧，迫使开槽筒夹均匀收缩。

　　夹持逻辑是这套结构的关键。ER25筒夹本身具有多条弹性槽，放入刀具后，螺母推动筒夹沿锥面移动，径向抱紧力随拧紧力矩增加而建立。相比单螺钉侧固方式，ER筒夹夹持范围更灵活，更换不同柄径刀具时只需匹配相应筒夹；锥面抱紧还能提高重复装夹的同轴度，降低高速旋转时的跳动。对于立铣加工，刀具悬伸、筒夹夹持长度和螺母压紧状态会直接影响切削振动，因此模型中头部内腔深度、螺母外径和杆身长度都需要与真实ER25标准件保持一致，才能在装配时检查干涉并指导采购。

　　安装边界主要集中在三处。其一是后部直柄与设备夹持孔的配合，杆径、插入深度和夹紧位置决定扭矩传递能力；其二是前端螺母最大外径，它决定加工区域附近是否会与工件、压板或夹具发生碰撞；其三是刀具伸出长度，ER25夹头虽然夹持力较强，但刀具悬伸过长仍会让切削刚性下降，实际排产时应在满足加工深度的前提下尽量缩短悬伸。

　　从设计思路看，延长杆不是简单把柄部拉长。杆身过长会带来挠度增大，头部过重又会增加主轴端部负载，因此结构在直柄段保持较小而稳定的外径，在靠近夹头的位置扩大本体，形成“远端轻、夹持端强”的布局。过渡段的锥面让截面连续变化，头部壁厚足以承受螺母压紧力，前端面则保留筒夹和刀具通过的空间。螺母外侧的多边形或棱边造型并非装饰，而是为扳手提供受力面，使装拆时扭矩能够有效传递。

　　在加工中心、雕铣机、台式数控设备和非标自动动力头上，这类刀柄常用于模具型腔清根、铝合金小件开槽、塑料件修边、木工雕刻以及钻孔攻丝前的装夹。三维建模时需要重点表达直柄外圆、ER螺母旋合区域、锥面配合关系和前端刀具出口，因为这些部位既关系到标准件选型，也关系到刀路仿真中的碰撞检查。若用于设备布局，还可把模型作为刀具总成的一部分，与工件、夹具和主轴包络体一起校核安全间隙。

　　维护层面，ER筒夹和螺母锥面应保持清洁，切屑进入锥面会破坏抱紧均匀性；筒夹开槽内若残留污物，也会造成刀具偏心。更换刀具时，螺母不宜超力矩拧紧，过度压紧会加速筒夹疲劳并使拆卸困难。结构设计上预留合理的扳手空间同样重要，尤其在多工位夹具密集排布时，螺母外径与相邻压板之间的距离会影响操作可达性。

　　整体来看，该模型适合用于机床刀具系统装配验证、加工干涉检查、工装方案评审以及ER25夹持机构教学展示。它把直柄连接、弹性筒夹抱紧、螺母压紧和延长避让四个功能集中在一个部件中，结构简洁但对尺寸配合、同轴度和刚性分配有明确要求。
