偏置馈源碟形卫星接收天线盘结构

　　这套偏置碟形天线盘的三维结构，围绕户外卫星信号接收场景展开，反射面采用截切式椭圆抛物面形态，而非传统正馈天线的完整圆形盘面。实际工程里，偏置布局的核心价值在于把馈源与支撑臂从反射面主信号通路中移开，避免金属支架遮挡入射波束，尤其在低仰角卫星接收、雨雾潮湿环境下，能够减少遮挡带来的增益损失与噪声抬升。反射面背部预设了多处安装点位，盘面中心区域分布的连接孔位用于固定背部加强筋或仰角调节座，边缘卷边结构在薄板成型后提升整体刚性，抑制风载下的面形变形。

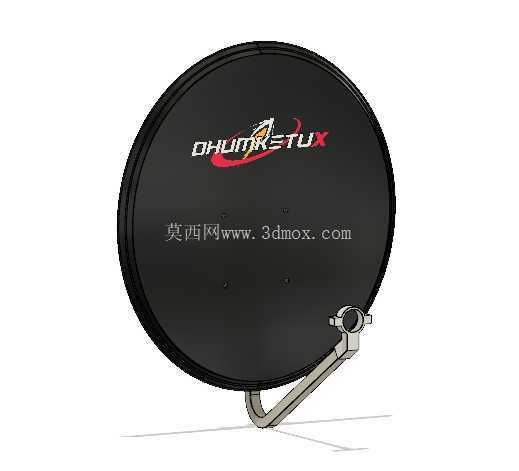

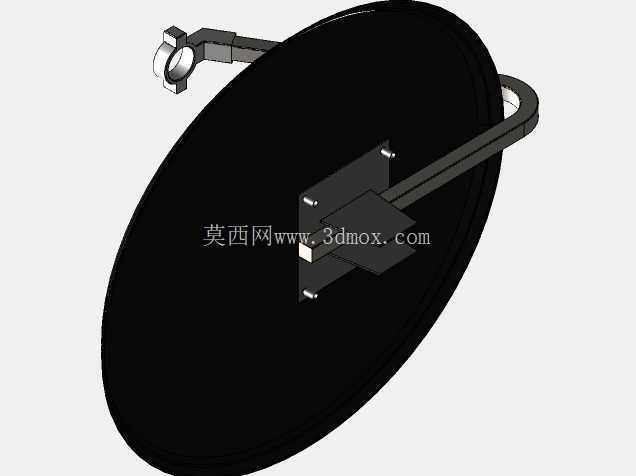

　　从安装边界看，碟面主体为大尺寸薄壳回转结构，背部通过中央转接座连接俯仰调节机构；下方支撑臂采用弯折钣金杆件形态，一端铰接在反射面背架，另一端延伸至碟面焦点偏置位置，末端夹持高频头馈源。支架的弯折角度、臂长和铰接点位置都需要与抛物面焦距匹配，建模时不能只按外观摆放，否则馈源相位中心偏离焦点会直接造成接收效率下降。支撑臂与盘面之间留有装配间隙，便于现场调整极化角和仰角，同时避免杆件在振动时与反射面发生干涉。

　　结构设计上，反射面适合采用钢板冲压或铝板拉伸成型，正面保持连续光滑的曲面轮廓，背部通过压型筋条提高抗弯能力。中央安装座承担碟面、支架和锁紧机构的载荷，需要考虑螺栓连接的压紧面与定位基准；俯仰支座处通常配合U型抱箍或立杆夹具，实现方位角、仰角的独立调节。模型中支架末端的圆筒夹持位对应馈源套筒，孔径和锁紧螺钉位置要围绕常用高频头外径设定，保证换装不同频段馈源时仍能复用支撑组件。

　　现场使用时，这类天线盘常见于家庭卫星电视接收、偏远地区数据通信、临时营地信号覆盖以及船载、车载低速固定站点。户外工况下，碟面承受风载荷的面积较大，因此背部支座、支撑臂铰接点和立杆夹持区是强度校核的重点。反射面本身壁厚较薄，不能单独作为承力基础，所有锁紧力应通过中央座和背部加强结构传递到立杆。三维建模过程中，抛物面曲率、焦点位置、馈源相位中心和支架干涉关系需要同步检查；曲面展开与钣金折弯处则要关注工艺圆角，避免冲压或弯折时出现局部应力集中。

　　该结构把大口径反射面、偏置馈源臂、角度调节座和安装夹持位整合在同一套装配体中，既保留了碟形天线高方向性的特点，也通过偏置方案降低了馈源遮挡。对结构设计人员而言，建模重点不在单一零件外形，而在于反射面几何参数与支撑机构空间位置的协同：碟面决定信号汇聚区域，支架决定馈源定位精度，调节座决定现场安装可达性，三者共同影响天线的接收性能与长期使用稳定性。
