HIDR10门禁读卡器外观结构建模

　　在门禁系统集成项目里，读卡器是前端感知层最常见的终端部件，它通常安装在办公区出入口、机房门侧、闸机立柱或者设备柜外壁，负责读取人员携带的IC卡、射频卡信息，并把识别信号传递给后端门禁控制器。做这类终端设备的三维建模，不能只把它当成一个普通黑色盒子处理，真正需要还原的是现场安装边界、外壳装配关系、接口位置以及与墙面、支架、闸机面板之间的配合关系。

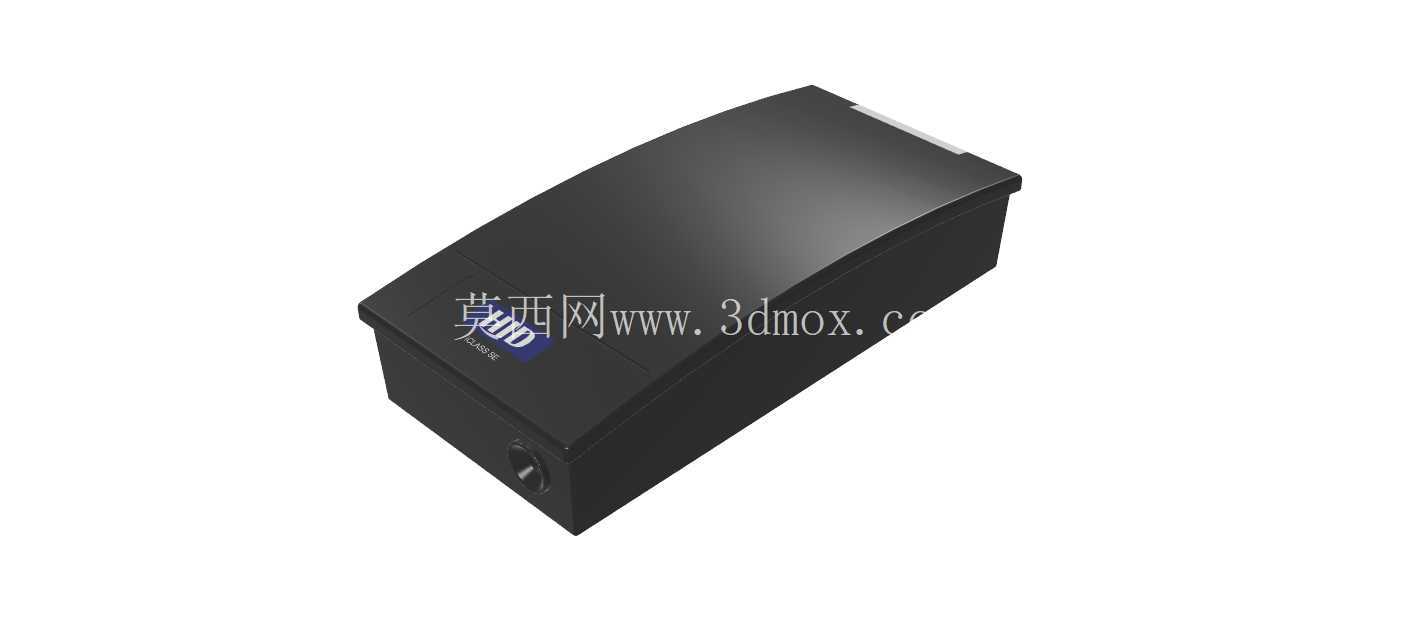

　　这款HID R10读卡器的外形属于典型的壁挂式射频读取终端，主体为低矮长方体，上盖采用略带弧度的斜面造型。这个造型并不是单纯为了外观：顶面倾斜后，卡片贴近识别区域时更符合人员抬手刷卡的动作，视线也能自然对准设备正面标识；同时弧形上盖与底壳之间形成分模线，便于外壳注塑、装配和后期维护。模型在建立时，先从底壳安装基准面入手，确定设备贴墙后的背部平面，再根据实物比例拉出主体长度、宽度和高度。底壳需要考虑与墙面或安装支架贴合，因此背部不能随意做复杂凸起；前侧和侧面则保留外壳壁厚、圆角过渡以及底部线缆引出空间。

　　从结构细节看，读卡器底部一侧设置有接口区域，现场布线时线缆通常从墙面底盒或支架内部进入设备，再与端子连接。若三维布局中忽略这个接口方向，后续会出现线缆弯折半径不足、安装后插头与墙面干涉、检修盖无法打开等问题。实际项目中，读卡器的安装高度一般会结合人体工程学和通行效率确定，设备中心不宜过高或过低；模型保留底部接口和外壳轮廓，可以帮助电气、结构、装修三方在BIM或设备布置阶段提前核对走线。

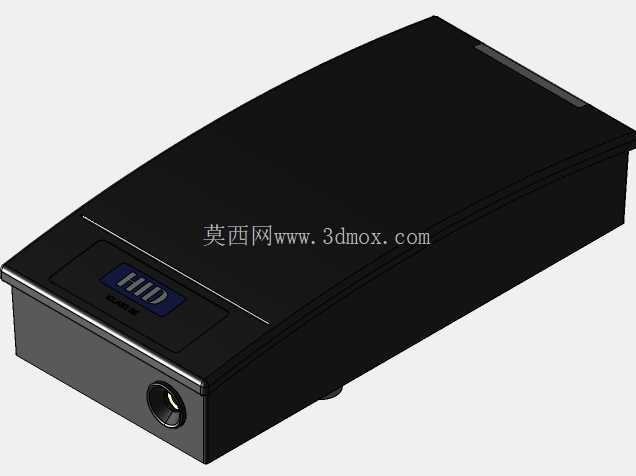

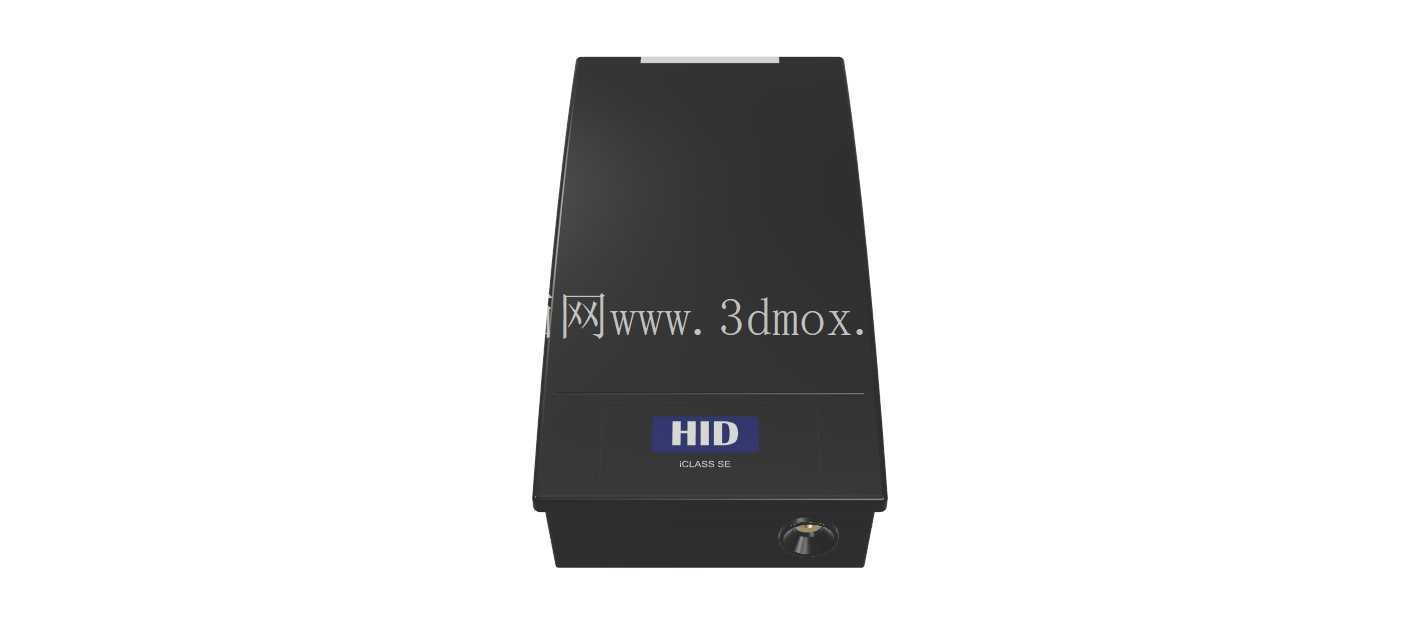

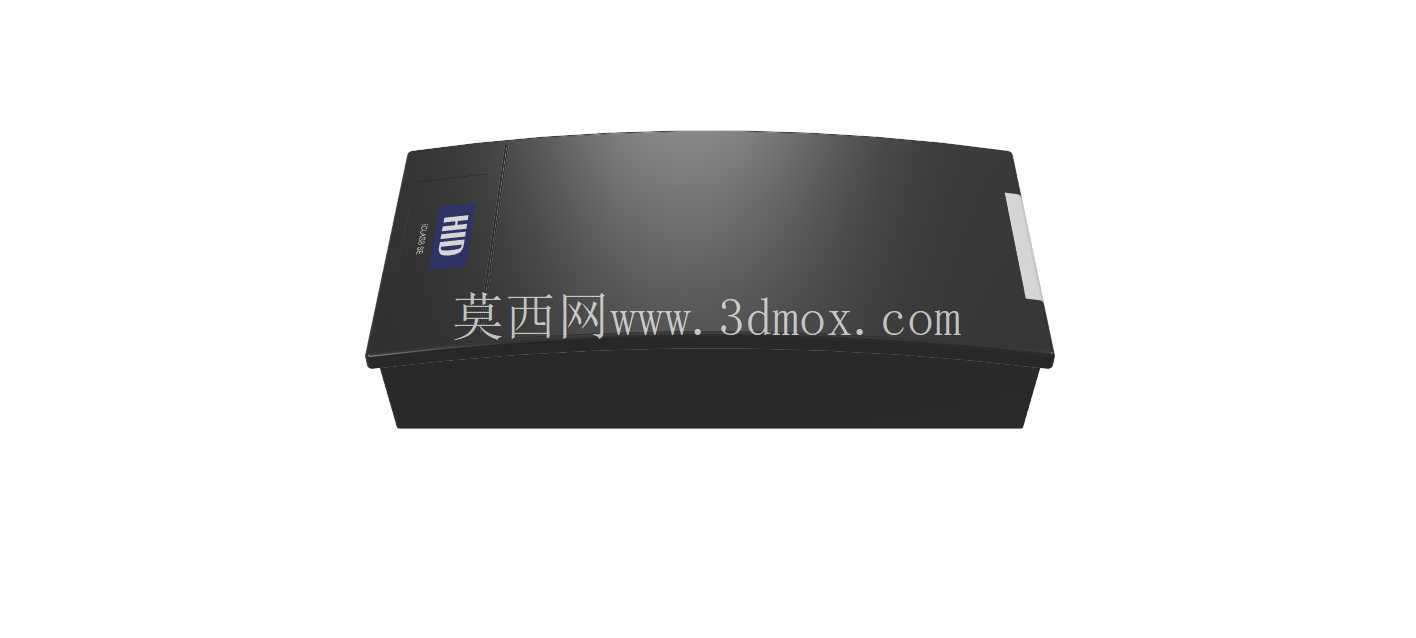

　　外壳上盖的曲面处理是外观建模的重点。设备顶面并非整块平面，而是从后向前、从中心向两侧形成轻微坡度，边缘做小圆角过渡，既减少塑料外壳的尖锐感，也能降低积灰和磕碰损伤。正面HID标识区域位于上盖靠前位置，建模时可作为外观丝印或铭牌定位参考。对于需要做渲染展示的场景，黑色磨砂塑料材质应体现细微颗粒感，不能简单使用高反射镜面材质；真实读卡器外壳多为耐摩擦、耐紫外线的塑料件，表面哑光，长期接触卡片和手指后仍需保持稳定外观。

　　在门禁系统布置中，这类读卡器常与电锁、出门按钮、门禁控制器、门磁和管理软件配合使用。它本身不承担锁止动作，而是完成卡片信号读取与身份识别前端输入。选型时需要关注读取距离、卡片协议、安装材质和周边干扰源：若门体或墙面存在大面积金属，射频场可能受到影响，读卡器需要增加垫片或调整安装位置；若安装在室外或半室外区域，还要考虑防雨、防晒和防破坏结构。三维模型虽然主要表达外形，但把设备厚度、背部贴合面、线缆方向和识别面角度做准确，就能在方案阶段减少很多现场返工。

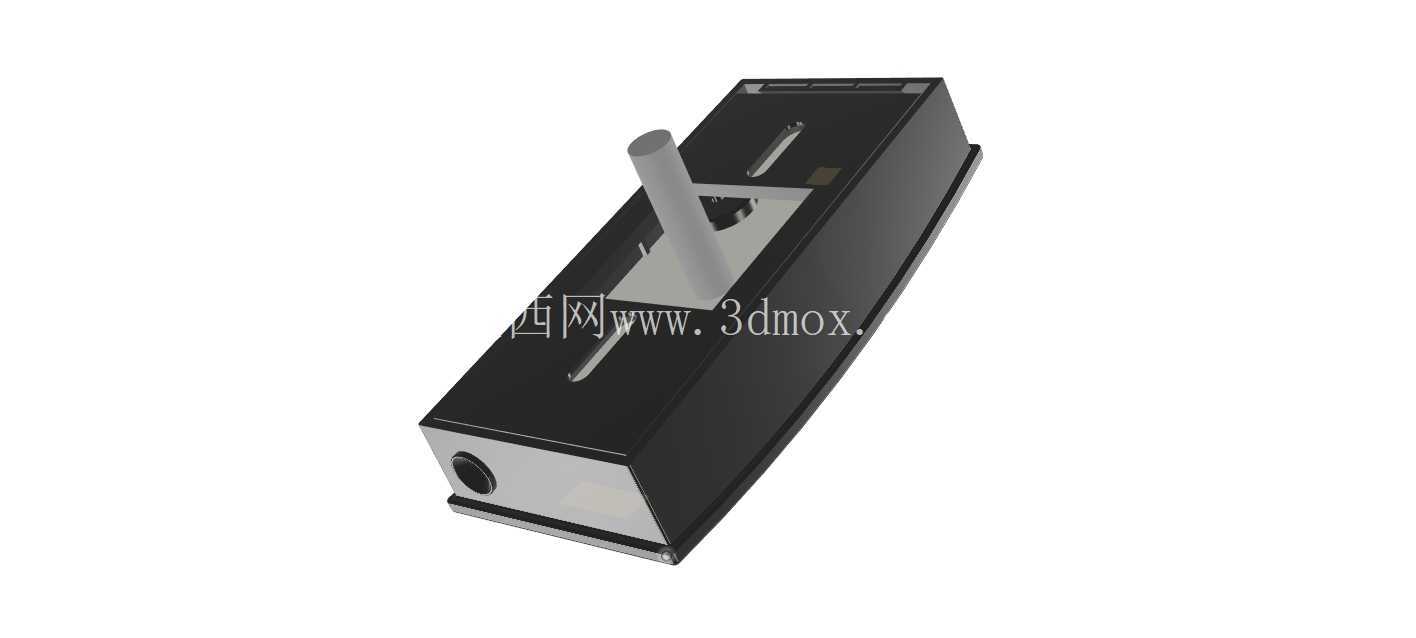

　　从装配思路看，上壳与底壳通常通过卡扣或隐藏螺钉连接，外部可见分缝应保持均匀。模型中把上盖、底壳、接口区域和标识面分别建立，有利于后续出爆炸图、安装示意图或加工沟通。底壳背后的安装孔位虽然在外观图中不可见，但在工程应用里非常关键：孔距决定墙面底盒或支架是否兼容，螺钉位置决定施工人员能否在不拆坏外壳的情况下固定设备。若用于机柜或闸机集成，还可以依据该外形模型校核面板开孔、走线槽宽度和周围操作空间。

　　设备整体尺寸紧凑，适合安装在门框旁边、狭窄立柱或闸机端面上。布置时需要在前方留出刷卡动作空间，避免读卡器紧贴门框棱角导致卡片无法平贴；侧面也要预留手指和维护空间。对于双门通道、电梯厅、机房入口等场景，可将多个读卡器按统一高度和方向排布，使现场视觉整齐，也便于维护人员识别线路。模型的黑色主体与浅色墙面形成明显对比，在效果图中能够直观表达安装后的视觉关系。

　　做这类终端数码设备建模时，容易出现两个偏差：一是只追求外形相似，忽略底壳、接口和安装面；二是把圆角、斜面做得过大，导致设备比例失真。正确方式是以实物轮廓和安装需求为约束，先确定背部基准、整体包络和接口方向，再细化上盖曲面、边缘圆角和标识位置。这样得到的模型不仅能用于产品展示，也能服务于门禁点位布置、安装支架设计、施工交底和设备选型核对。

　　在整套弱电或门禁系统中，读卡器虽然体积不大，却直接影响人员通行体验。刷卡面角度是否顺手、设备是否与门体干涉、线缆是否能隐藏进入墙内、维护时外壳是否方便拆卸，这些都需要在三维阶段提前考虑。通过还原HID R10读卡器的外壳形态、接口位置和壁挂安装边界，可以为办公建筑、工厂园区、数据中心机房等场景的前端设备布局提供可靠的空间参考。
