十六口以太网链路交换机外观结构

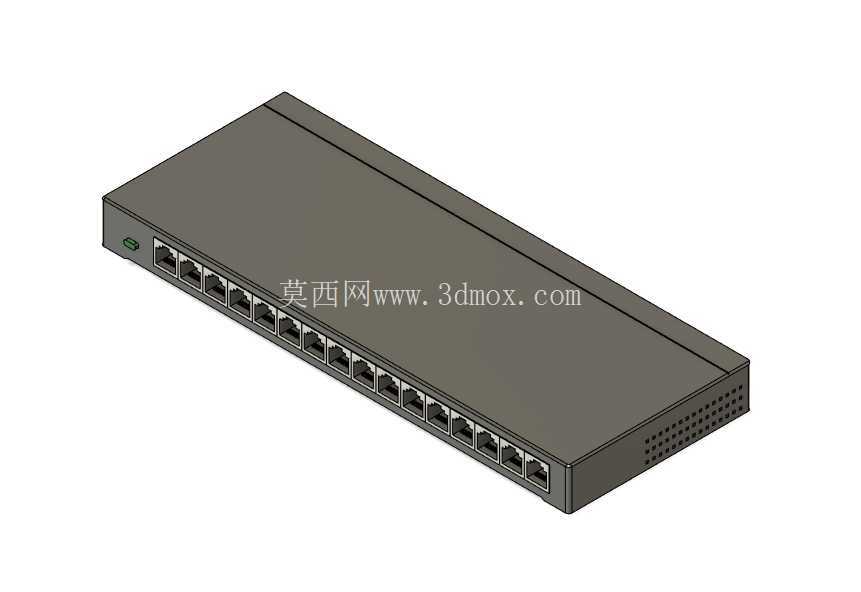

　　该三维结构围绕一台桌面式十六口以太网链路交换机展开，主体采用长条形薄金属壳体，适合在弱电间、控制柜、操作台边缘、小型机房工位以及工业设备旁的网络接入场景中使用。设备正面沿长边连续布置十六个RJ45端口，端口间距保持一致，便于现场成束跳线插拔，也方便维护人员按端口顺序进行链路编号。端口区域靠近端部保留状态指示位置，可用于观察电源、链路连接和数据收发状态，实际布线时能够快速判断某一路网线是否接通。

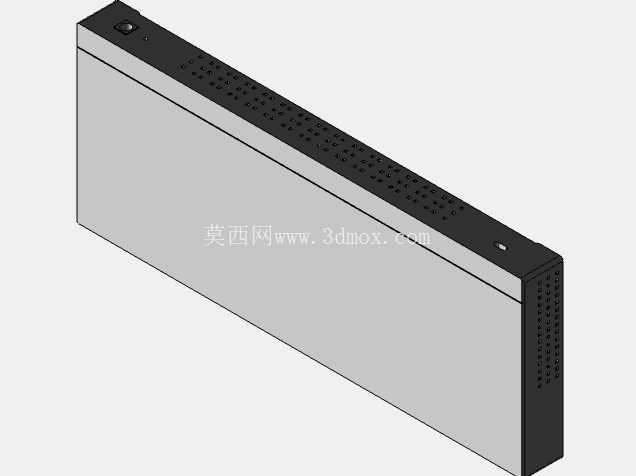

　　从结构表达上看，模型重点还原了交换机的外部包络、端口阵列、端部散热孔、侧部接口和壳体分件关系。上盖为平整钣金面，边缘采用折边包覆形式，既能够增强薄壳刚性，也能减少上盖受压后的局部凹陷。底壳与上盖之间通过折边和螺钉位形成装配关系，端部可见细小孔阵，主要服务于自然对流散热：设备内部交换芯片、电源模块和端口变压器在持续工作时会产生热量，热量可经由端部开孔与壳体表面向外散出，避免密闭金属盒内热量积聚。

　　设计这类网络接入设备时，端口面的空间预留非常关键。十六个RJ45接口并排布置后，不仅要考虑连接器本体宽度，还要给水晶头弹片、手指插拔空间以及标签条留下位置。若端口间距过紧，现场密集跳线会相互干涉，维护时拔取中间端口也容易带动相邻网线。模型中端口沿前面板均匀排列，端部还保留电源输入或上联相关接口位置，使前面板功能分区清晰。对于机柜安装而言，这种长条形形态可配合支架或托盘固定；对于桌面使用，则可依靠底部橡胶脚垫保持通风间隙并降低滑动。

　　外形边界方面，设备整体呈低高度长方体，长度由十六端口阵列决定，深度需要容纳RJ45连接器、主板和电源板的堆叠尺寸，高度则受限于壳体折弯、内部板卡间距和散热空间。建模时需要把前面板端口开口、内部连接器插接深度、PCB固定柱、壳体折弯圆角以及端部散热孔之间的关系统一考虑。若仅建立外观而忽略插头插入深度，后续做机柜布线或设备碰撞检查时，容易低估前方维护空间；若忽略底部脚垫和散热间隙，则在密集堆叠安装时可能影响通风。

　　在实际工程应用中，这类交换机常用于把PLC、工控机、视觉相机、打印终端、办公电脑或无线接入点汇聚到同一局域网。十六端口配置适合点位数量中等的工位或小型控制箱，不需要额外增加扩展模块即可完成多设备接入。三维模型可用于设备布局校核、机柜空间检查、网络跳线走向规划以及展示面板开孔效果。结构人员在调用该模型时，应重点核对整机长宽高、前面板水晶头插拔占用区、后侧或侧部电源线弯折半径、端部通风孔与相邻设备的间距，以及桌面或机架固定时的安装孔位边界。通过这些细节，可以在项目设计阶段提前发现布线干涉、散热不足和维护空间不够等问题。
