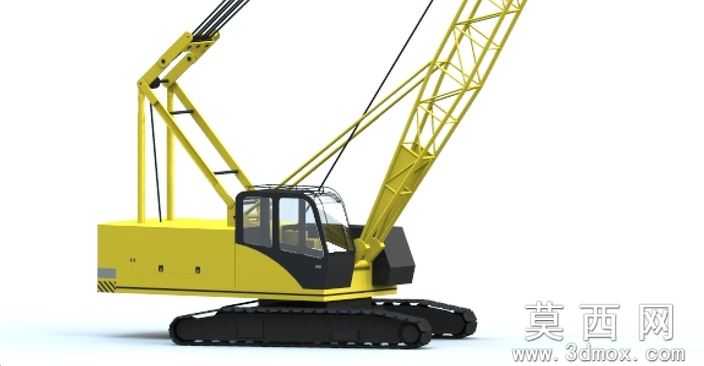

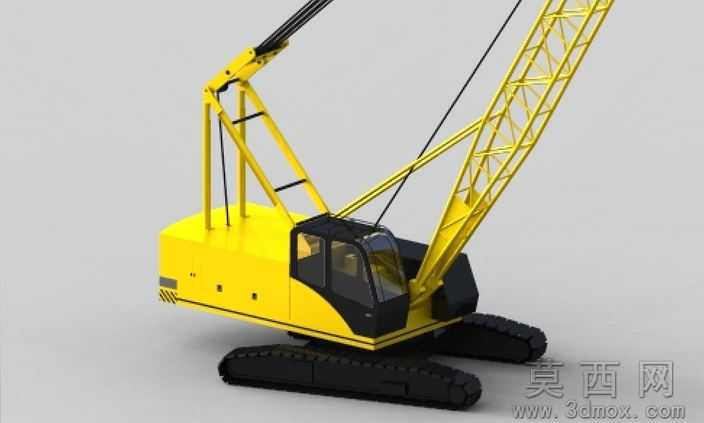

履带式起重机SolidWorks三维设计模型

本模型为履带式起重机三维设计成果，建模阶段以真实履带起重机的结构比例为基准，在SolidWorks软件中完成全参数化搭建：首先绘制履带行走机构的草图，对履带板、驱动轮、导向轮、支重轮等部件逐一进行特征建模，通过装配约束完成行走系统的配合，保证履带转动的运动仿真逻辑通顺；随后完成上车转台、操纵室、卷扬机构、起重臂架的分步建模，臂架采用桁架结构参数化设计，可通过调整特征参数修改臂架长度与节段数量，拉索部件采用扫掠特征完成建模，匹配真实起重机的钢丝绳排布逻辑。参数设计层面，模型严格参考同吨位履带起重机的真实尺寸设定，整机长宽高比例、履带接地长度、臂架仰角调节范围均符合工程实际，各部件的配合间隙预留合理，可直接用于运动干涉检查与结构受力分析的前置参考。渲染材质环节，对上车机身、操纵室外壳赋予亮黄色工程金属漆材质，添加细微的漆面颗粒质感提升真实度，履带部件赋予深黑色耐磨橡胶与铸钢组合材质，臂架桁架结构赋予哑光黄色结构钢材质，操纵室玻璃添加半透明反光材质，拉索赋予高张力钢丝绳金属质感，最终渲染效果清晰呈现各部件的材质区分与结构细节。结构原理上，模型完整还原履带起重机的作业逻辑：履带行走机构承担整机移动与作业承重，转台可实现360度回转，桁架臂通过变幅拉索调整仰角改变作业幅度，卷扬机构通过收放钢丝绳配合吊钩实现重物的起升与下降，操纵室集成所有操作控件的布局还原，各结构的连接关系完全匹配真实设备的机械原理。软件兼容方面，模型原生为SolidWorks格式，可直接导出STEP、IGS等通用三维格式，兼容UG、Pro/E、AutoCAD等主流机械设计软件，导入后可保留完整的装配结构与特征参数，无需额外修复破面即可开展后续设计工作。研发教学应用层面，该模型可作为工程机械专业的起重机械结构教学案例，帮助学习者直观理解履带起重机的组成结构与作业原理，也可作为起重设备研发设计的参考原型，用于方案展示、结构优化、虚拟仿真等工作场景，同时也可用于机械建模课程的实操练习案例，帮助学习者掌握大型工程机械的装配建模技巧。
