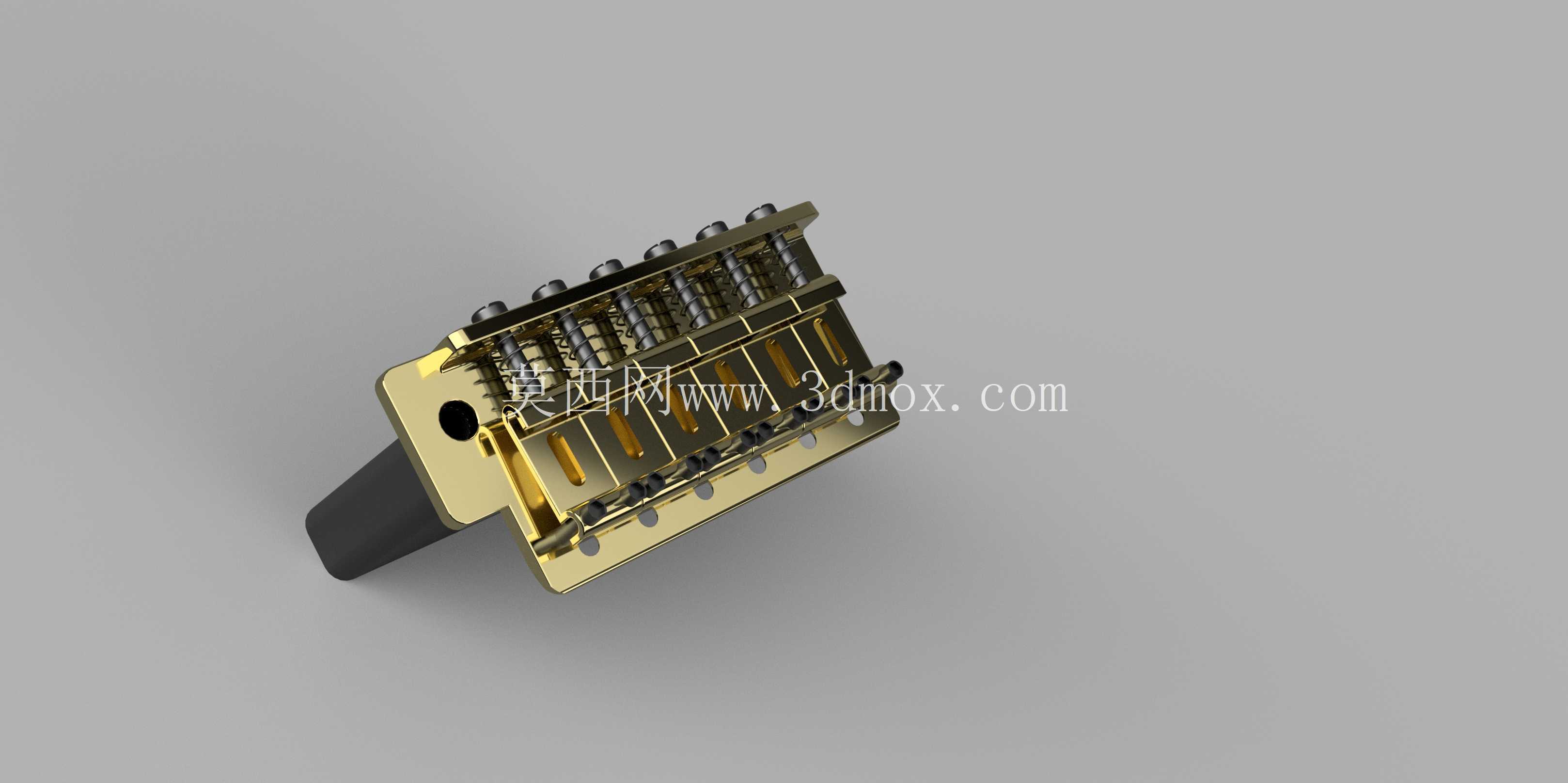

电吉他单摇琴桥颤音系统结构

　　这套三维结构对应电吉他上常见的单摇式颤音琴桥，主要用于六弦电吉他在演奏过程中通过摇把改变琴弦张力，从而产生音高连续下压或回升的颤音效果。它不是独立运转的动力设备，而是弦乐器机械系统中的关键功能部件，安装位置位于琴身正面的弦路末端，承担琴弦定位、张力传递、高度调节、八度补偿和颤音动作等多项任务。

　　从实际使用场景看，这类琴桥广泛出现在 Strat 型电吉他以及采用类似单摇结构的乐器中。演奏者通过向前压动摇把，带动琴桥底座绕前端刀口支点轻微转动，使弦鞍向降低张力的方向位移，琴弦音高随之下降；松开摇把后，琴桥在琴弦张力与后部弹簧回拉力的平衡下回到初始位置。该动作要求各零件之间既要有灵活转动，又不能存在明显旷量，否则会出现音准回差、杂音或摇把手感不稳定。建模时需要重点表达底座、弦鞍、压弦块、刀口支点、摇把插孔、弹簧挂钩以及调节螺钉之间的装配关系。

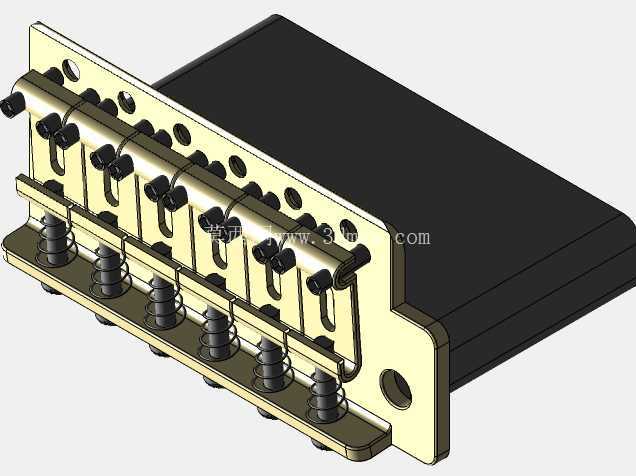

　　结构上，琴桥底座采用薄板金属成型思路，前部形成与琴身接触或铰接的支撑边界，后部留出弹簧拉板连接空间。六个独立弦鞍沿横向排列，每个弦鞍对应一根琴弦，弦距保持 11 毫米，这一尺寸直接决定琴弦在指板上的横向分布，也影响演奏时的拨弦空间和推弦手感。弦鞍顶部需要保留与琴弦接触的支承面，侧面或前部设置独立的位置调节螺钉，用于调整每根弦的有效振动长度，使十二品自然泛音与按弦音高一致。底座上的高度调节螺钉则控制弦鞍整体离地高度，进而决定琴弦与指板品丝之间的距离。

　　在外形尺寸与安装边界方面，该部件并非只看外观轮廓。琴身需要开出容纳琴桥尾部和摇把运动的腔体，正面安装区域要保证底座贴合面平整，后部弹簧仓需与琴桥拉板方向对齐。六个弦鞍的排列宽度、螺钉孔位、摇把插入角度以及底座前缘到弦鞍接触点的距离，都会影响换装兼容性。若用于维修或仿制设计，不能只测量琴桥外露部分，还需要考虑摇把下压时底座尾部的摆动范围、弹簧拉力变化后的平衡位置，以及弦鞍前后调节行程是否覆盖不同规格琴弦和指板半径。

　　设计思路上，这类琴桥强调轻量化、刚性和可调性的平衡。底座过厚会增加琴身负载并改变共振反馈，过薄则可能在琴弦高张力下产生变形；弦鞍材料和接触形状会影响延音、摩擦噪声与音高稳定性；刀口支点的硬度和接触线精度决定反复使用后的回位一致性。三维建模时应将每个弦鞍的独立调节、压弦固定、螺钉螺纹占位和装配间隙体现出来，而不是建成单一装饰实体。对于结构设计人员而言，该模型可用于理解乐器五金件的张力平衡方式，也可作为非标琴桥改装、琴身腔体干涉检查和安装孔位校核的参考。

　　从维护角度看，单摇琴桥的常见问题集中在弦鞍卡滞、调节螺钉磨损、刀口支点接触不良、弹簧拉力不平衡以及摇把插孔松动。建模和装配分析时，应保证弦鞍能够沿底座导向面平顺移动，压弦点不能与调节螺钉发生干涉，摇把旋转或摆动路径不能触碰琴身漆面。琴弦张力通过弦鞍传递到底座，再由底座前部支点和后部弹簧共同承担，因此整个系统本质上是一个受多根琴弦预紧力作用的可调平衡机构。理解这一点，比单纯复刻金属外观更重要。
