十字轴式双段万向传动铰接结构

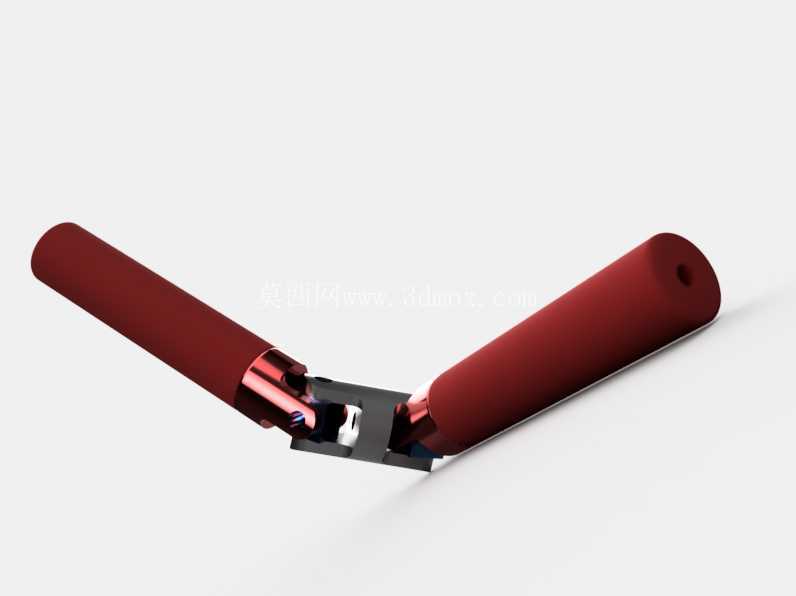

　　这套十字轴式万向铰接传动结构，主要面向两轴轴线无法保持严格同轴、工作中存在持续偏角或相对摆角的旋转动力传递场景，在轻工输送线转角驱动、小型机床进给传动、农业机具动力输出、工装夹具翻转机构、阀门远程操作连杆以及非标自动化设备的错位动力接驳环节都有大量应用。不同于刚性联轴器只能补偿极小安装同轴度误差的特性，该结构依靠两组呈90度交错布置的铰链配合中间十字轴完成扭矩传递，即便输入端与输出端的轴段存在明显夹角，也可以持续将旋转运动从主动侧输送到从动侧，不会因为轴系偏斜产生卡滞或附加弯矩损坏支撑轴承。

　　从实际装配边界来看，结构两端为圆柱轴段，可直接配套轴套、夹紧联轴器或者插入带键槽的传动轮毂完成轴向固定，轴段外圆预留的装夹长度可以适配不同规格的紧定螺钉、平键或者胀紧套，现场安装时不需要对两端设备的安装基面做高精度同镗加工，只要保证两端轴的铰接摆动范围在结构允许的最大折角以内即可，大幅降低了长距离传动、多工位排布设备的安装找正成本。中间十字轴的四个轴颈分别嵌入两侧叉头的轴承孔内，每个铰接回转副都预留了润滑与耐磨衬套的安装空间，长期运转时可以在铰接点加注润滑脂，降低轴颈与叉头孔的磨损速率，避免频繁启停、正反转切换时出现铰接间隙过大导致的传动冲击。

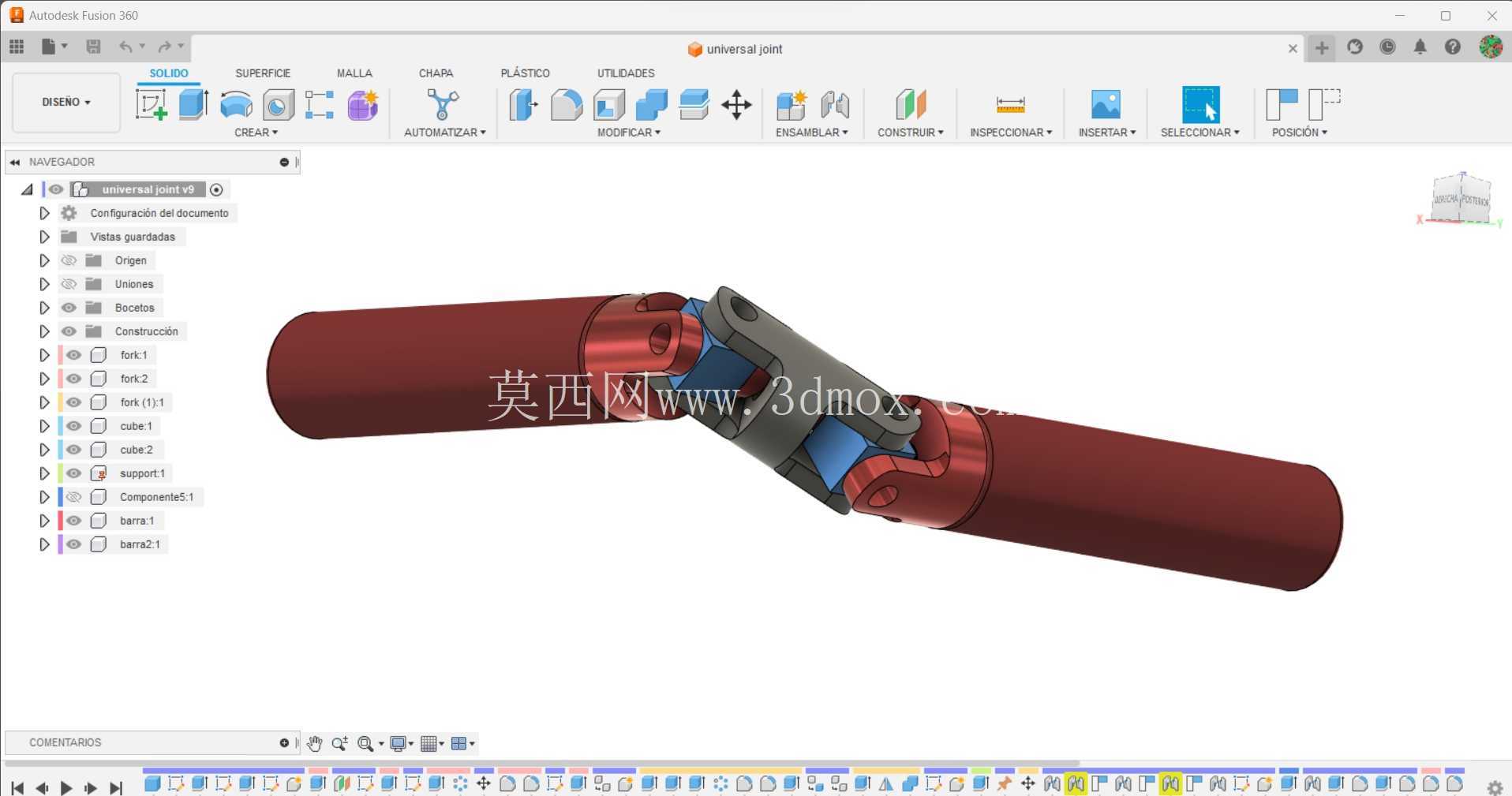

　　设计这套结构时首先要核算的是额定传递扭矩：两端叉头的叉臂厚度、十字轴轴颈直径都需要根据工况峰值扭矩做强度校核，避免过载时叉臂出现张开变形或者十字轴轴颈发生剪切断裂；其次要限定单组万向节的工作折角，单节万向节在大夹角工况下存在瞬时角速度波动，主动侧匀速转动时从动侧会产生周期性的转速脉动，因此采用双节万向节串联布置的形式，将两节的铰接相位做对中匹配，就可以抵消大部分转速波动，让输出端的运转平稳性接近刚性同轴传动。建模过程中所有铰接配合面都按照实际装配间隙做了还原，叉头与十字轴的配合孔保留了轴承安装的台阶位，两端轴段的同轴基准、叉头开口的对称度都在三维结构里做了约束，干涉检查环节可以直接模拟两端轴段在最大摆角下的运动状态，确认叉头在摆动极限位置不会和相邻轴段、外围设备护罩发生磕碰。

　　在设备维护层面，该结构没有复杂的精密元件，故障点主要集中在十字轴铰接处的磨损，日常巡检只需要观察铰接处的旷量，当摆动间隙超过允许值时直接更换十字轴或者耐磨衬套即可，不需要整体拆卸两端的动力源与工作机构，非常适合安装空间局促、后期维护可达性差的设备内部传动点位。针对有冲击载荷的工况，还可以在叉头与十字轴的接触面增加缓冲垫片，吸收正反转切换时的瞬时冲击，延长整套传动机构的服役周期。
