槽型托辊式物料输送滚筒整机结构

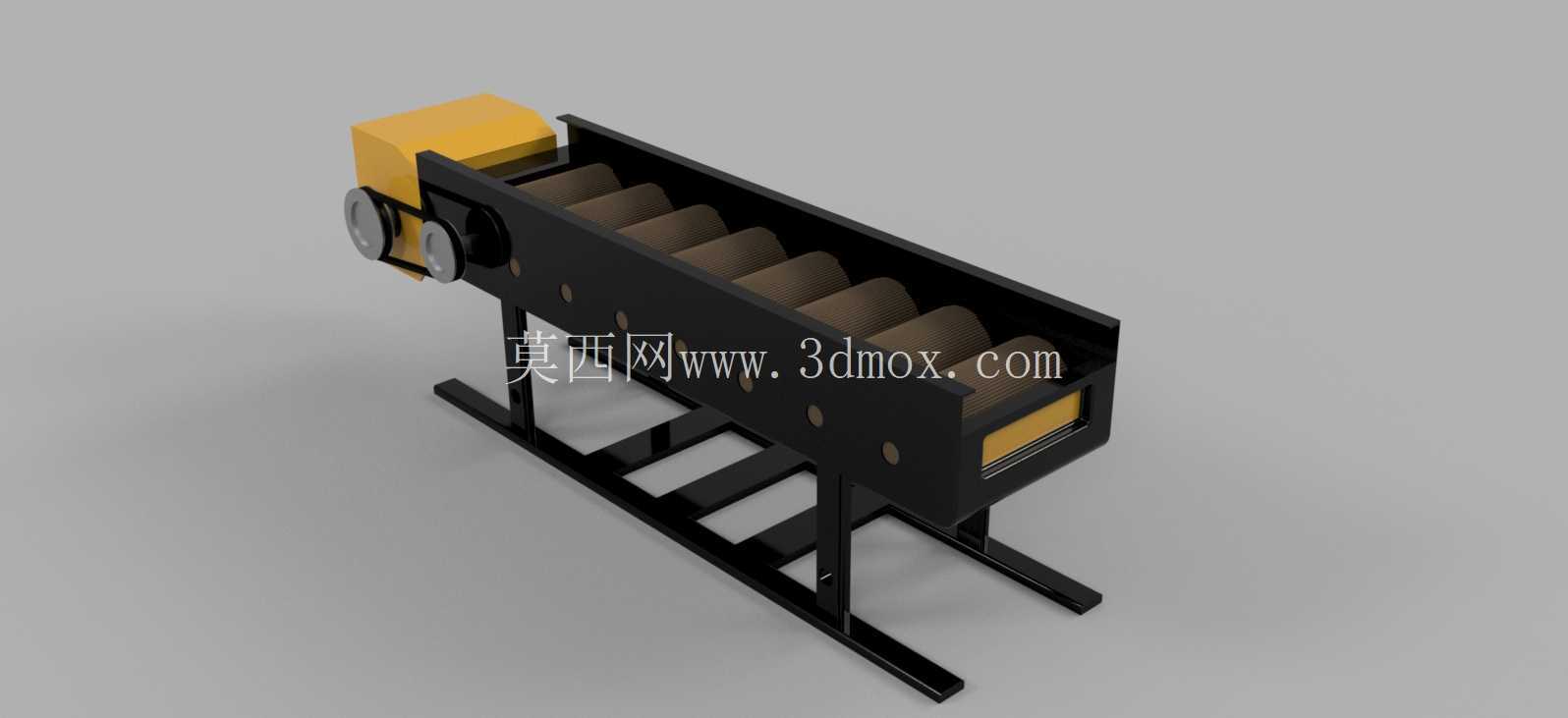

　　这套槽型托辊式输送滚筒整机结构，面向散料、小件工件与箱装件的连续转运场景搭建，在车间工序衔接、仓储分拣线、加工产线上下料、轻工包装线以及短距离物料转运工位中都有明确使用价值。整机没有采用复杂的专用输送机构，而是围绕常规带式输送逻辑完成布置：长槽形输送段内部排布多组托辊，托辊沿输送方向等距设置，形成稳定的承载面；槽体两侧立板对输送物料形成侧向约束，避免散粒物料或偏置工件在运行过程中从侧边滑落。端部设置驱动与改向滚筒，驱动侧配套动力安装位，可对接电机、减速器与链传动组件，改向侧用于输送带折返张紧，整套结构把承载、导向、传动和机架支撑整合在同一框架内。

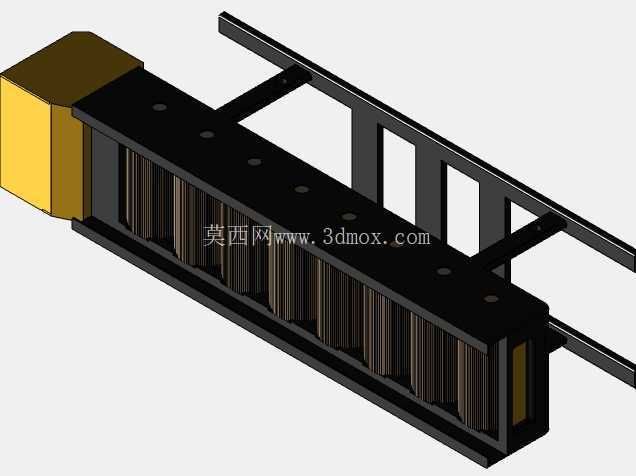

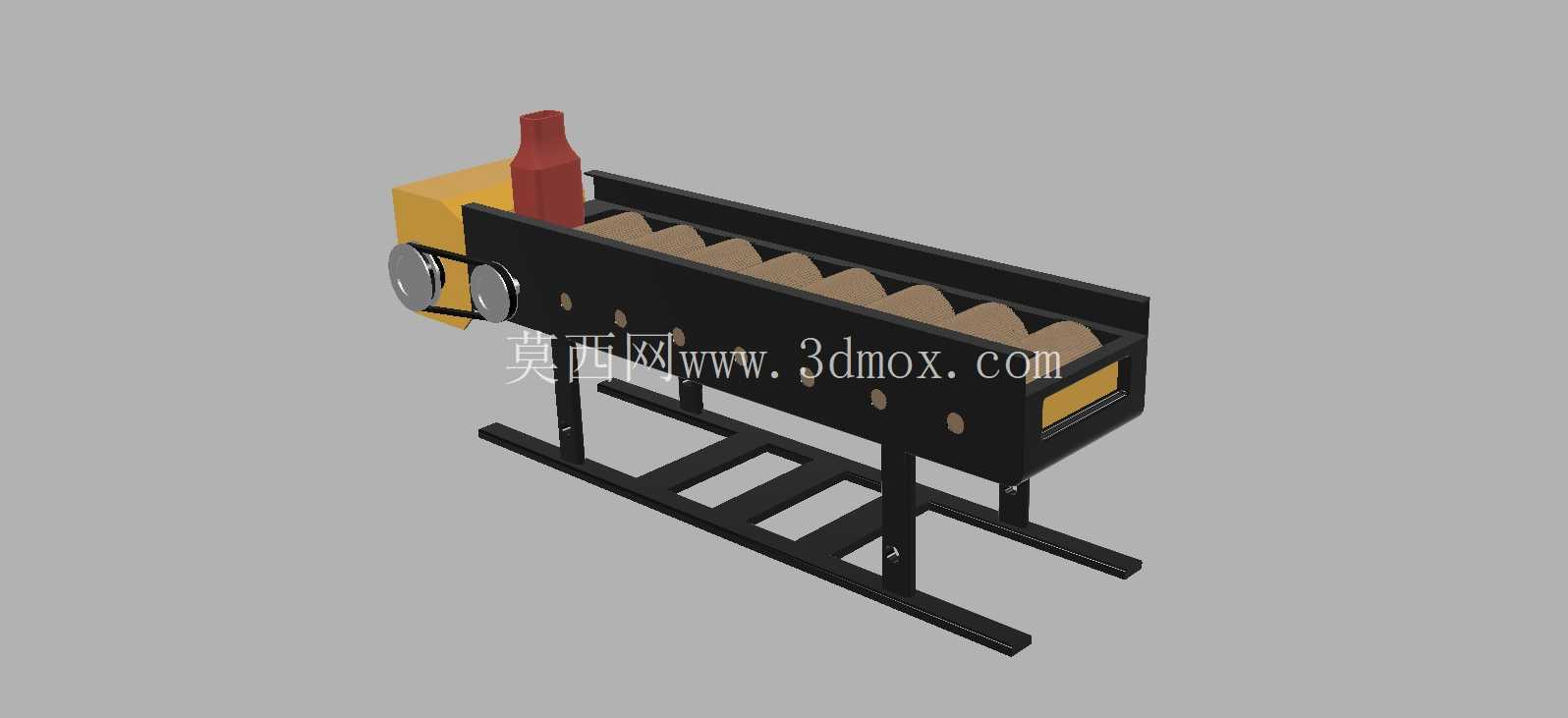

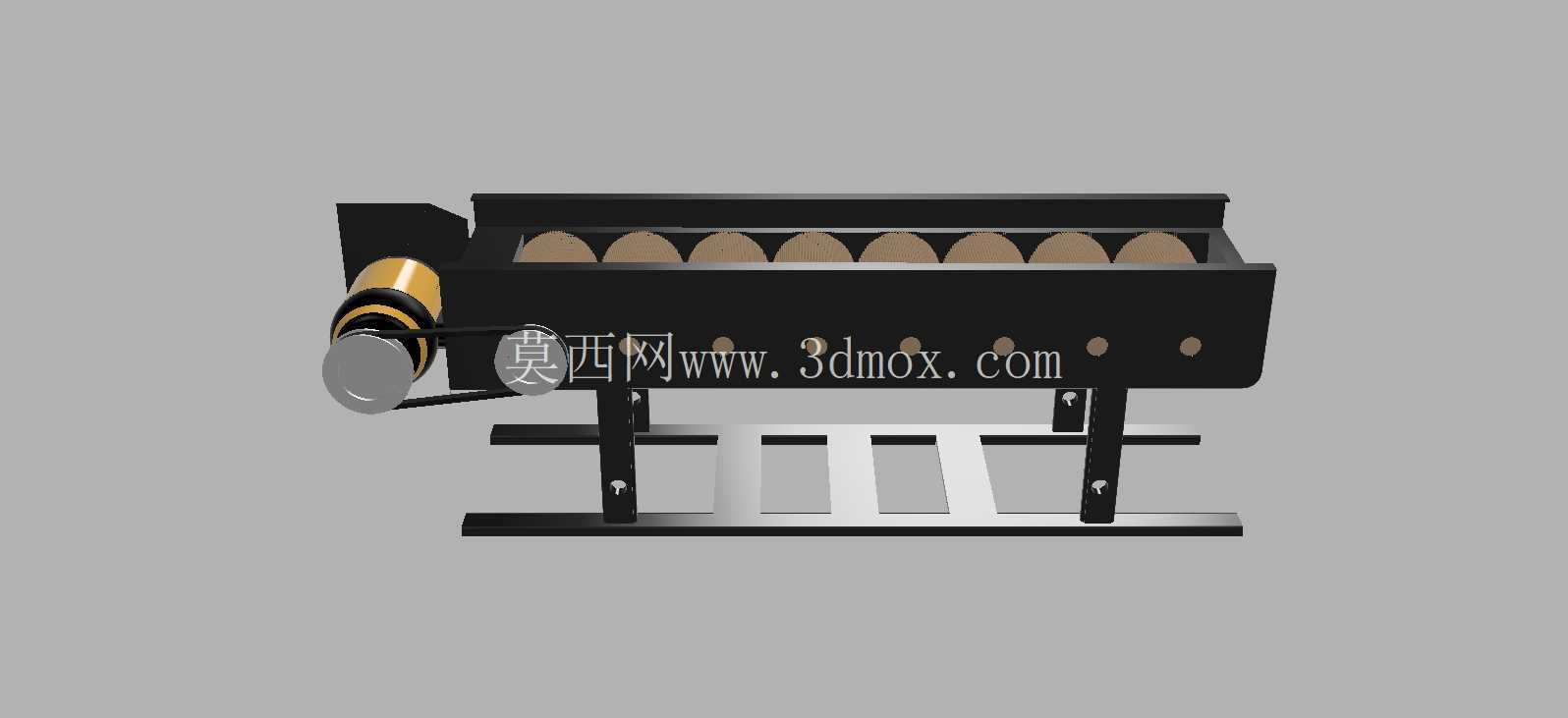

　　从实际选型角度看，这类输送滚筒结构最常处理的是有一定重量、外形不完全规则的物料。槽型截面相比平托辊布置，对散状物料的包容能力更强，输送带在托辊支撑下形成浅槽，物料运行时居中趋势明显；对于箱类、托盘类工件，槽体侧板也能起到防护和限位作用。设备一端预留的黄色动力箱体区域，可容纳电机、减速装置或传动护罩，侧面轮系位置对应链轮、轴承座和张紧调节结构，方便在装配时调整输送带松紧，补偿长期运行后产生的伸长。机架下部采用前后支腿与纵向底梁组合，支腿之间设置横向撑杆，形成梯状支撑框架，既控制整机重量，又保证输送段在满载工况下的抗弯刚度。

　　结构设计上，滚筒与托辊的布置需要同时考虑输送带寿命和运行阻力。承载段托辊间距不能过大，否则输送带在物料重力作用下产生明显下垂，运行时会出现波动、撒料和附加冲击；间距过小则会增加托辊数量、转动惯量和制造成本。模型中多组托辊连续排列，适合中等载荷、稳定速度的输送工况。端部滚筒直径应与输送带弯曲疲劳特性匹配，滚筒轴通过轴承座固定在侧板上，拆装时可从侧面完成维护。槽体侧板上的预留孔位可用于安装托辊轴、挡料板、清扫器或安全护罩，这为后续按现场工况扩展附件留下了空间。

　　外形与安装边界方面，整机呈长条卧式布置，长度方向是主要占地尺寸，宽度方向由槽体宽度、侧板厚度、外侧传动件和护罩共同决定，高度方向则包括底梁、支腿、槽体及端部驱动部件。落地安装时，底梁应与车间预埋钢板或地脚螺栓配合，保证两支腿受力均匀；若输送线需要多段拼接，应控制相邻机架的中心线偏差和高度差，避免输送带在接缝处跑偏。驱动侧需要预留检修空间，便于拆装链轮、张紧螺栓和轴承组件；进料端上方应保留投料或接料设备的接口空间，出料端则要与下游料斗、工作台或分拣设备对齐。

　　建模时可以把整机拆分为机架、槽体、托辊组、端部滚筒、动力安装座、张紧结构和防护件几个层级。机架杆件适合用焊接钢结构思路表达，侧板与支腿通过螺栓或焊接连接；托辊应保留辊体、转轴和端部支撑关系，便于后续生成工程图时核对装配间隙。输送带本身在三维布置中可按包络路径处理，重点检查其与滚筒、托辊、侧板之间是否存在干涉。对于需要细化设计的人员，还可在该结构基础上补充电机选型、滚筒轴校核、轴承寿命计算、输送带张力分析和支腿稳定性校核，使模型从外观展示进一步转化为可制造、可安装、可维护的输送设备方案。
