带式输送机用皮带滚轮支撑结构

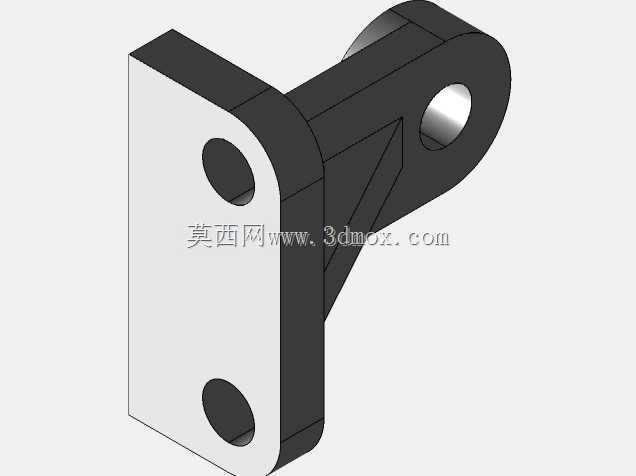

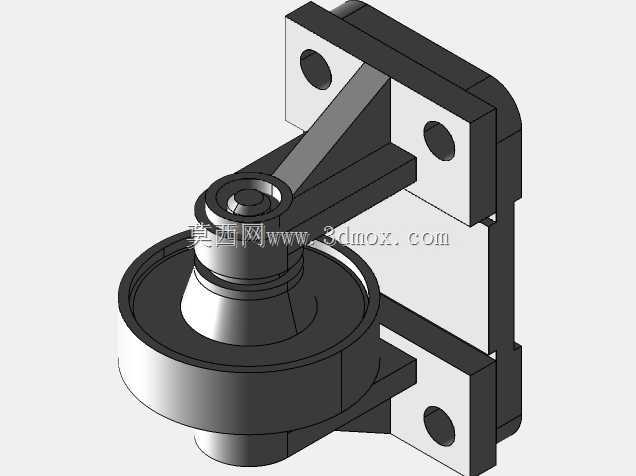

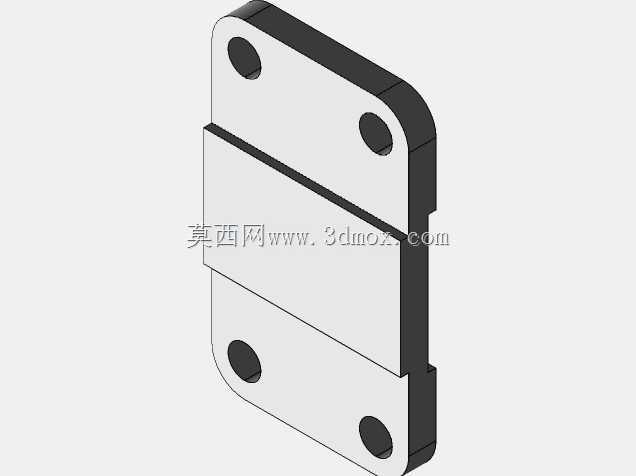

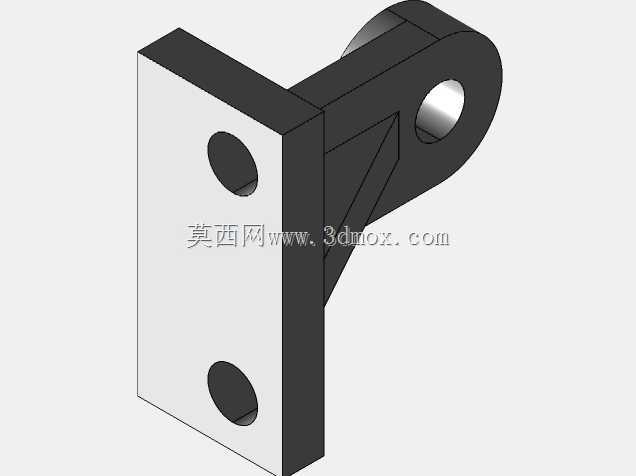

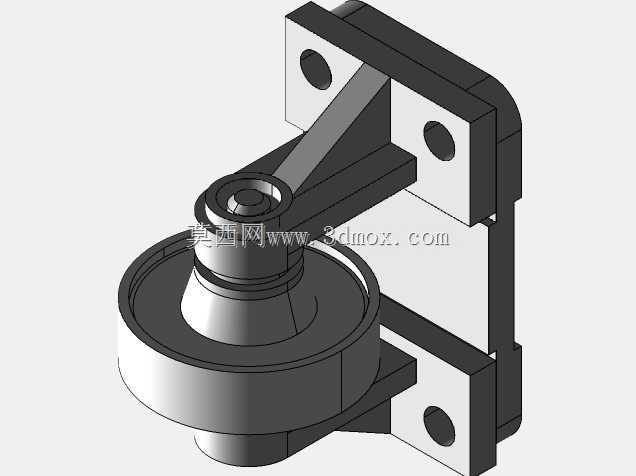

　　在散料长距离输送、重载物料转运的工业场景中，带式输送机的运行阻力直接决定整条输送线的能耗水平与运维周期，皮带滚轮支撑作为直接承托输送带与物料载荷的核心构件，其结构合理性直接影响设备运行稳定性。该支撑结构采用双侧安装板的框式布局，安装板上预留的同轴通孔可适配标准螺栓组，能直接固定在输送机的纵梁架体上，安装时无需额外焊接辅助支座，可大幅缩短现场装配的调整周期，安装板与滚轮承载臂之间设置的三角加强筋，能有效抵消输送带运行过程中产生的侧向偏载，避免长期受交变载荷作用出现臂体变形的问题。

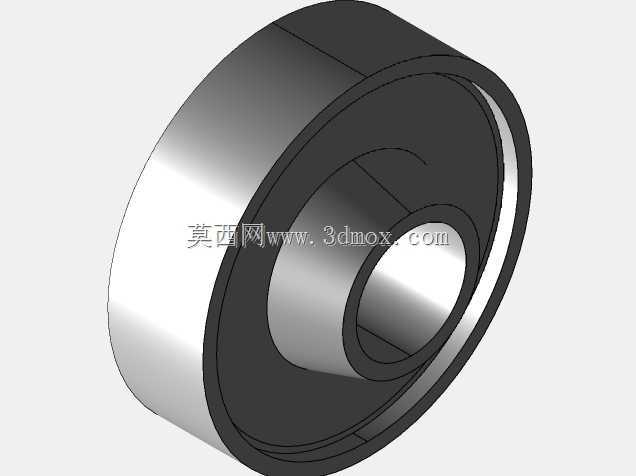

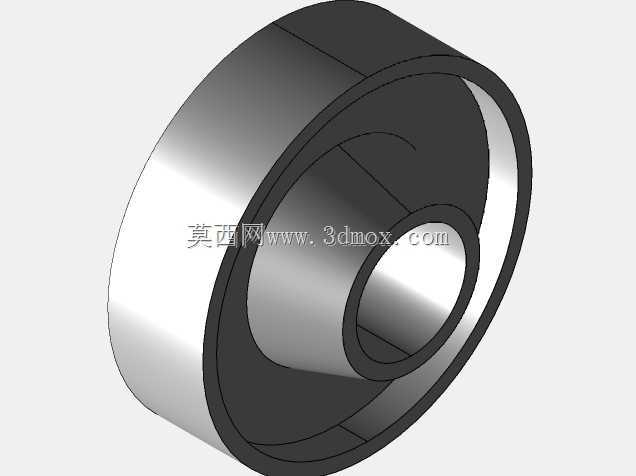

　　滚轮承载端采用阶梯轴式的定位结构，可适配标准深沟球轴承的安装位，轴承位的同轴度公差控制在IT7级范围内，能保证滚轮转动时的径向跳动量处于合理区间，避免输送带出现跑偏、磨边的异常工况。结构设计阶段充分考虑了运维便利性，滚轮与支撑臂的连接采用可拆卸式的轴端定位结构，更换磨损滚轮时无需拆解整个支撑座，仅需拆除轴端挡圈即可完成滚轮替换，能有效降低现场运维的劳动强度。从安装边界来看，该支撑结构的整体外轮廓宽度适配常用带宽的带式输送机纵梁间距，安装孔的中心距符合行业通用的安装尺寸规范，可直接替换同规格的老旧支撑构件，无需对原有输送机架体进行二次加工改造。

　　实际运行过程中，该支撑结构通过滚轮的滚动摩擦替代传统托板的滑动摩擦，可将输送带运行的摩擦阻力降低四成以上，尤其适合矿山、港口、建材厂区等长距离、大载重的输送场景，能有效减少输送带的非正常磨损，延长输送带的使用寿命，同时降低输送线驱动电机的运行负载，减少长期运行的电能消耗。结构的受力路径经过优化，输送带传递的垂直载荷通过滚轮轴传递到两侧承载臂，再通过加强筋分散到两块安装板上，最终均匀传递到输送机纵梁，避免局部应力集中导致的架体损伤，整体结构无冗余设计，在保证结构强度的前提下尽可能控制了构件自重，降低了输送机架体的整体承载负担。
