带Type-C接口的焊接站功能承载板结构

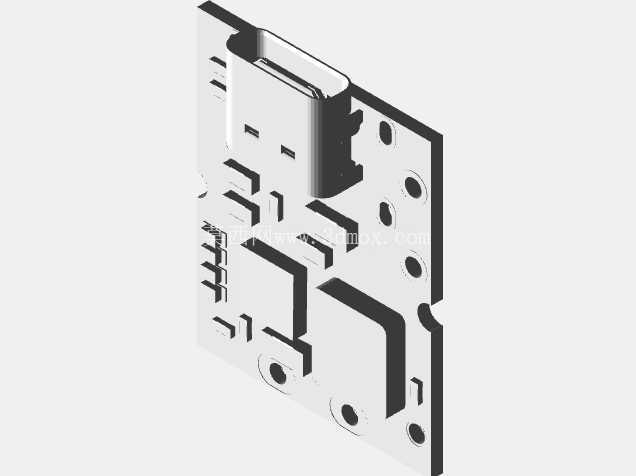

　　在电子制造产线的返修工位、小批量试制车间以及高校电子实训实验室里，这类集成Type-C接口的焊接站功能承载板是高频使用的工装部件，它并非独立的焊接热源主机，而是焊接作业过程中用于固定待焊电子模组、提供外接供电与信号连通的配套承载结构，很多一线作业人员会把它和焊台主机配套使用，用来解决小尺寸电路板焊接时的定位偏移、接线杂乱问题。从结构设计逻辑来看，这块承载板采用一体化板式布局，主体基材选用常规FR-4环氧玻纤板，板身预留的多组安装孔位完全匹配通用焊接工作台的T型槽间距，安装时不需要额外加工转接板，直接用M3内六角螺丝就能完成固定，板身整体厚度控制在2.0mm，既保证了反复装夹过程中的结构刚性，又不会因为板身过厚导致Type-C接口的公头插入深度不足。

　　板载的Type-C接口采用沉板焊接设计，接口外壳与板身的接地铜箔做了连通处理，焊接作业时可以快速导走人体和烙铁带来的静电，避免待焊的敏感电子元件被静电击穿，接口周围特意预留了3mm的净空区域，既方便烙铁头对接口引脚进行补焊操作，也能避免焊接时的焊锡渣飞溅到周边的固定孔位里造成安装卡滞。板身表面的凹凸定位结构是根据常用的小型电源管理模组外形做的仿形设计，待焊接的模组放置到对应位置后，不需要额外用夹具压紧，依靠定位凸台就能限制X、Y方向的位移，Z方向的自由度则靠板身边缘的两个弹性压片固定，压片的弯折角度经过反复调整，压紧力控制在5N左右，既不会因为压力过大压伤模组上的贴片元件，也不会在焊接引线拉扯时出现模组移位。

　　从安装边界来看，这块承载板的整体外形尺寸适配市面上绝大多数常规尺寸的恒温焊台侧边扩展位，板身的出线槽位置做了圆角处理，避免焊接过程中频繁移动的高温引线被板边割破绝缘层，板身右下角预留的两个异形孔是用来固定烙铁头临时放置架的，作业间隙可以把高温烙铁头直接卡在架体上，不需要额外占用工作台面空间。在实际使用场景中，这类承载板还能兼容不同引脚定义的小型电子模组焊接作业，板身预留的走线槽可以把焊接时需要外接的测试线、供电线规整收纳，避免多根线材缠绕在烙铁操作区域影响作业效率，针对焊接过程中产生的助焊剂残留，板身表面做了哑光阻焊涂层，日常维护时用无尘布沾取少量无水酒精就能直接擦拭干净，不会因为助焊剂长期附着导致板身绝缘性能下降。

　　很多结构设计人员在做这类焊接配套工装时，容易忽略接口周围的操作净空和静电泄放路径，这块承载板在设计时特意把Type-C接口的接地引脚通过板身铜箔直接连通到安装孔位，安装时通过固定螺丝和焊接工作台的金属台面形成等势体，不需要额外接静电夹就能满足静电防护要求，接口周围的净空区域也充分考虑了不同规格烙铁头的操作角度，不管是尖头烙铁还是刀头烙铁，都能以45度的常规操作角度接触到所有引脚，不会出现烙铁头和周边结构干涉的情况。板身的定位凸台高度统一设置为1.2mm，刚好和常规1.0mm厚度的小型电路板形成0.2mm的高度差，焊接时焊锡不会顺着板缝流到承载板表面造成粘连，取放模组的时候只需要轻轻抬起就能分离，不需要用撬棒撬动避免损伤元件。针对批量焊接作业的需求，板身的定位结构公差控制在±0.05mm以内，同型号的模组可以实现快速换型，不需要每次装夹都重新调整位置，能有效缩短单件焊接的辅助作业时间，在小批量试产的返修工位上，这类结构的承载板能让单工位的焊接效率提升三成左右，同时大幅降低因为定位不准导致的引脚虚焊、连焊问题。
