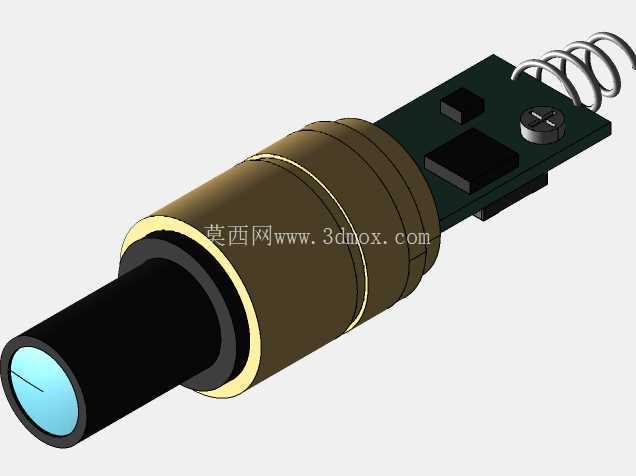

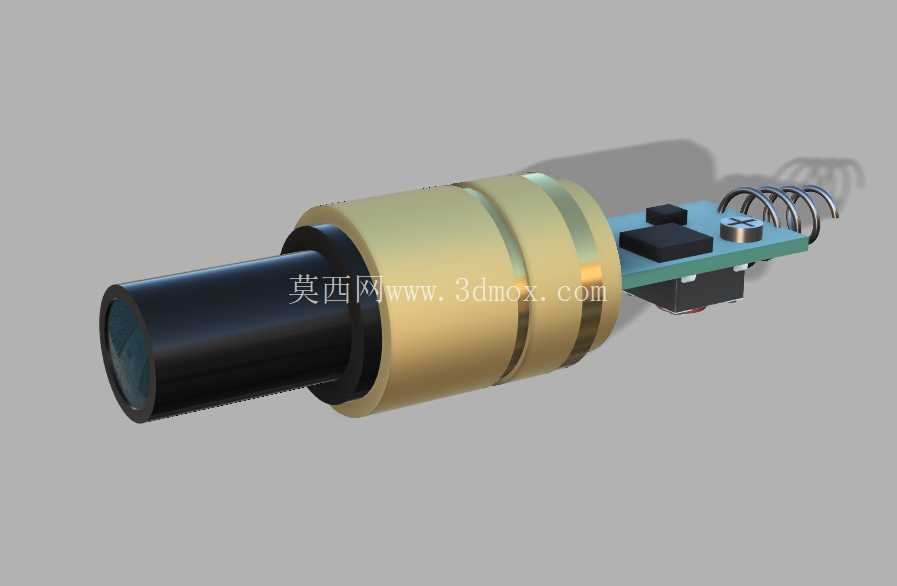

绿色激光笔内部拆解结构三维建模

　　这套三维结构围绕一支常见绿色激光指示笔的内部组成展开，建模时没有只停留在外壳外观，而是把前端光学筒体、中部金属套筒、后端电路板、按键、弹簧及连接关系逐一还原。对于结构设计人员来说，这类小尺寸手持光电产品虽然体积不大，但内部空间约束非常典型，能够体现光学件、电子件和机械壳体之间的协同布置方式。

　　从实际使用场景看，绿色激光笔常用于会议汇报、教学演示、展厅指示和现场点位标注。使用者关注的是出光稳定、按键响应、握持舒适和长时间携带可靠性；而工程设计端需要解决的是激光模组轴向定位、电路板固定、电池接触、开关受力以及外壳装配公差等问题。模型将这些隐藏在外壳内的零件暴露出来，便于观察各部件在狭窄筒体内的排布逻辑，也适合作为小型光电产品结构拆解练习案例。

　　前端黑色筒体对应激光出光与透镜容纳区域，内壁需要与光学元件保持较高同轴度。绿色激光对光路偏斜较敏感，若透镜、激光发生元件和前端开孔中心不一致，光斑位置和出光效果会受到影响。因此在结构处理上，前端筒体采用较长的圆柱配合面，通过周向约束减少光学件偏摆；端部开孔则控制光束通过范围，同时避免外部灰尘直接接触透镜。筒体外侧与金色金属套筒形成阶梯配合，装配时可依靠圆柱面定位，再通过轴向限位确定光学模组的插入深度。

　　中部金属套筒在产品中承担多重作用。其一是作为主要结构支撑，把前端光学部分与后端电子部分串联成整体；其二是提供一定散热和屏蔽作用，激光工作时产生的热量可以通过金属件向外传导，外部电磁干扰也能被一定程度削弱；其三是形成外观和握持段的基础骨架。模型中套筒外壁的环形台阶并非单纯装饰，它们可对应外壳止位、零件压装或装配分区。工程建模时需要注意这些环槽与壁厚之间的关系，过小的壁厚会影响压装强度，过大的实体又会挤占内部走线和元件空间。

　　后端绿色电路板沿筒体轴向延伸，板上布置有开关、电子元件和接触结构。板端靠近弹簧的位置用于与电池形成弹性电连接，弹簧的螺旋形态在模型中被保留，能够直观表现压缩接触方案。手持激光笔在更换电池或受到轻微振动时，硬性接触容易出现瞬断，弹簧则可以通过预压力维持导电通路。电路板下方和侧面的元件高度决定了壳体内部开槽深度，建模时不能只按电路板平面轮廓处理，而要给电容、芯片、开关等高点留出足够安全间隙。

　　按键区域位于电路板上方，黑色按钮与开关动作位置对应。设计时需要考虑按键行程与开关触发行程的匹配：按键过高会导致外壳表面凸起明显，甚至误触；过低则会造成按压手感模糊。按钮周围应保留少量活动间隙，同时避免间隙过大引起歪斜。模型中将按钮、电路板和金属筒体的相对位置完整表达，可用于检查按键按压路径是否与外壳开孔干涉，也能评估手指按压力是否能够有效传递到微动开关。

　　外形尺寸方面，该类产品整体呈细长圆柱形态，前端光学筒直径较小，便于集中出光；中部套筒直径略大，适合容纳激光模组和散热件；后端电子段则受电路板宽度和电池仓形状影响。安装边界主要集中在轴向串联关系上：光学筒插入金属套筒，电路板从后部伸入或贴合支架，弹簧在尾端提供轴向顶紧，外壳再将这些零件包覆。各段之间的同轴度、台阶面贴合和轴向间隙是装配检查重点。若前端模组与套筒配合过松，出光方向可能随跌落或振动发生偏移；若配合过紧，则拆装维修和零件替换困难。

　　从建模方法上看，圆柱类零件适合通过旋转特征建立主体，再对环槽、台阶和开孔进行切除；电路板可依据板片轮廓拉伸，并在表面布置简化电子元件；弹簧需要按照螺旋线扫掠，保证圈数、直径和压缩方向与实际接触状态一致。装配时应先确定光学轴线，再以该轴线为基准布置套筒和外壳，最后安装电路板与按键。这样可以避免先固定电子件后造成光路中心难以调整的问题。

　　该结构还体现了小型消费类光电产品的常见设计思路：用最少的零件完成定位、导电、散热、开关和防护。金属套筒承担骨架功能，电路板兼作元件承载与电连接平台，弹簧解决电池公差和振动接触，前端筒体保证光学件同轴。对于三维建模从业者而言，拆解并重建这类产品，不仅能练习圆柱配合、螺旋件、电路板元件和装配约束，还能理解真实产品在狭小空间内如何平衡功能、制造与装配。
