集装箱WiFi电磁锁控机构

　　这套锁控机构面向海运集装箱、陆运周转箱以及户外重型仓储门体的远程管控场景，核心解决传统机械挂锁需要人工到场启闭、物流转运途中状态不可控、钥匙管理成本高的痛点。日常工况里，集装箱在堆场堆叠、船舶航行、公路甩挂运输过程中，箱门长期承受振动、盐雾、温差变化与意外磕碰，普通电子锁很容易因持续晃动出现接线松脱或锁舌错位，该结构在布局时把锁止受力件和电控驱动件做了分区布置，锁舌直接卡入门扣承重位，电磁驱动组件藏在壳体内部，不直接承受箱门开合带来的侧向冲击。

　　机构的锁止逻辑分为电控与手动两条独立路径。电控回路由24V供电单元、电磁驱动件、无线通信模组、状态指示LED以及控制电路板组成，远程平台通过WiFi链路下发启闭指令，控制板驱动电磁铁动作，带动锁轴完成伸缩；锁体表面设置红绿指示灯，闭锁到位后绿灯常亮，解锁过程或异常状态下红灯提示，巡检人员在堆场地面就能快速判断箱门状态。考虑到电池亏电、通信失联或者电磁铁卡滞的极端情况，结构里单独保留了机械手动解锁支路，该支路与电控驱动互不干涉，即便电磁部分完全失效，运维人员也能通过机械操作端强制开锁，不会出现箱门无法开启、货物滞留的问题。

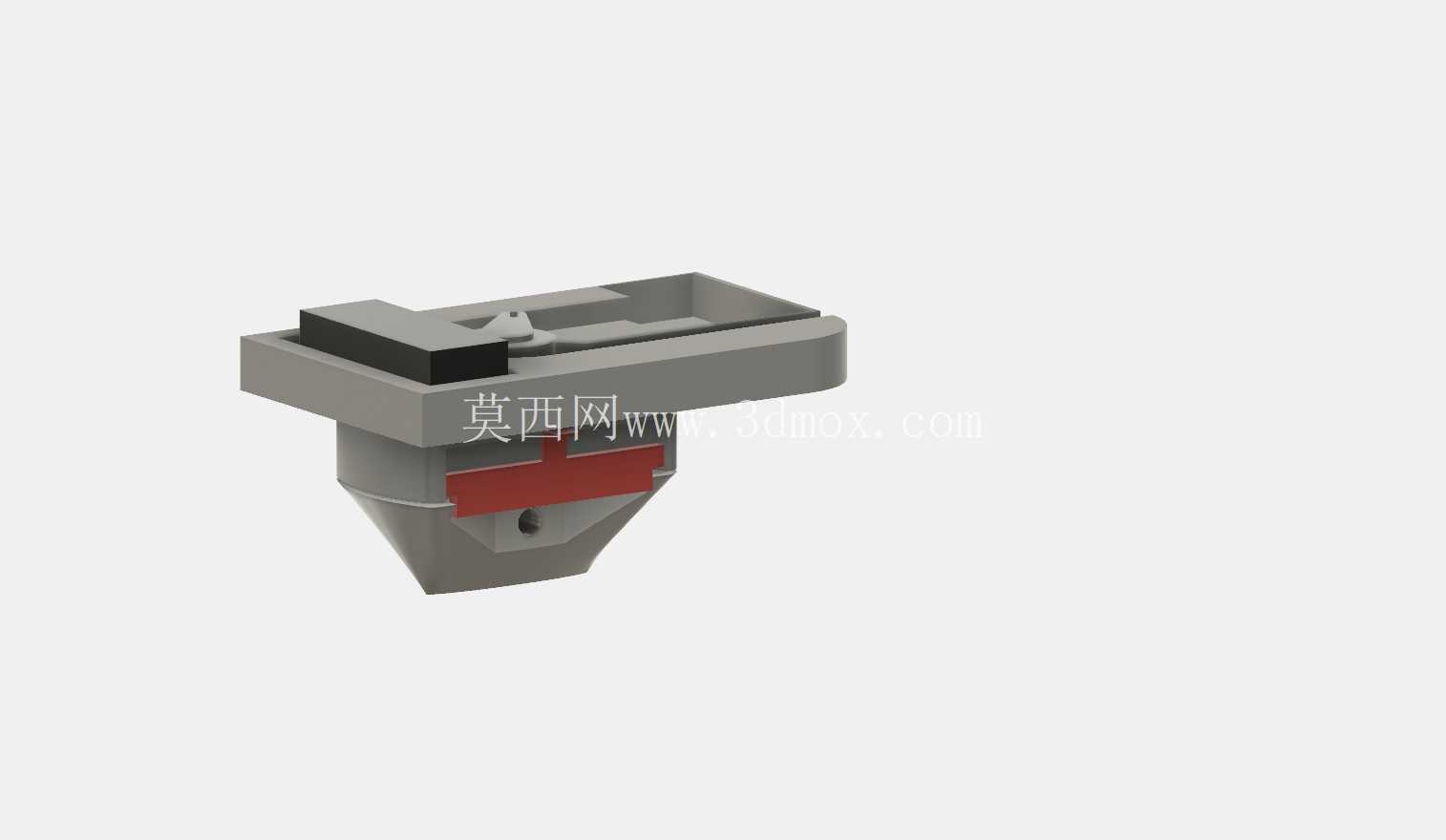

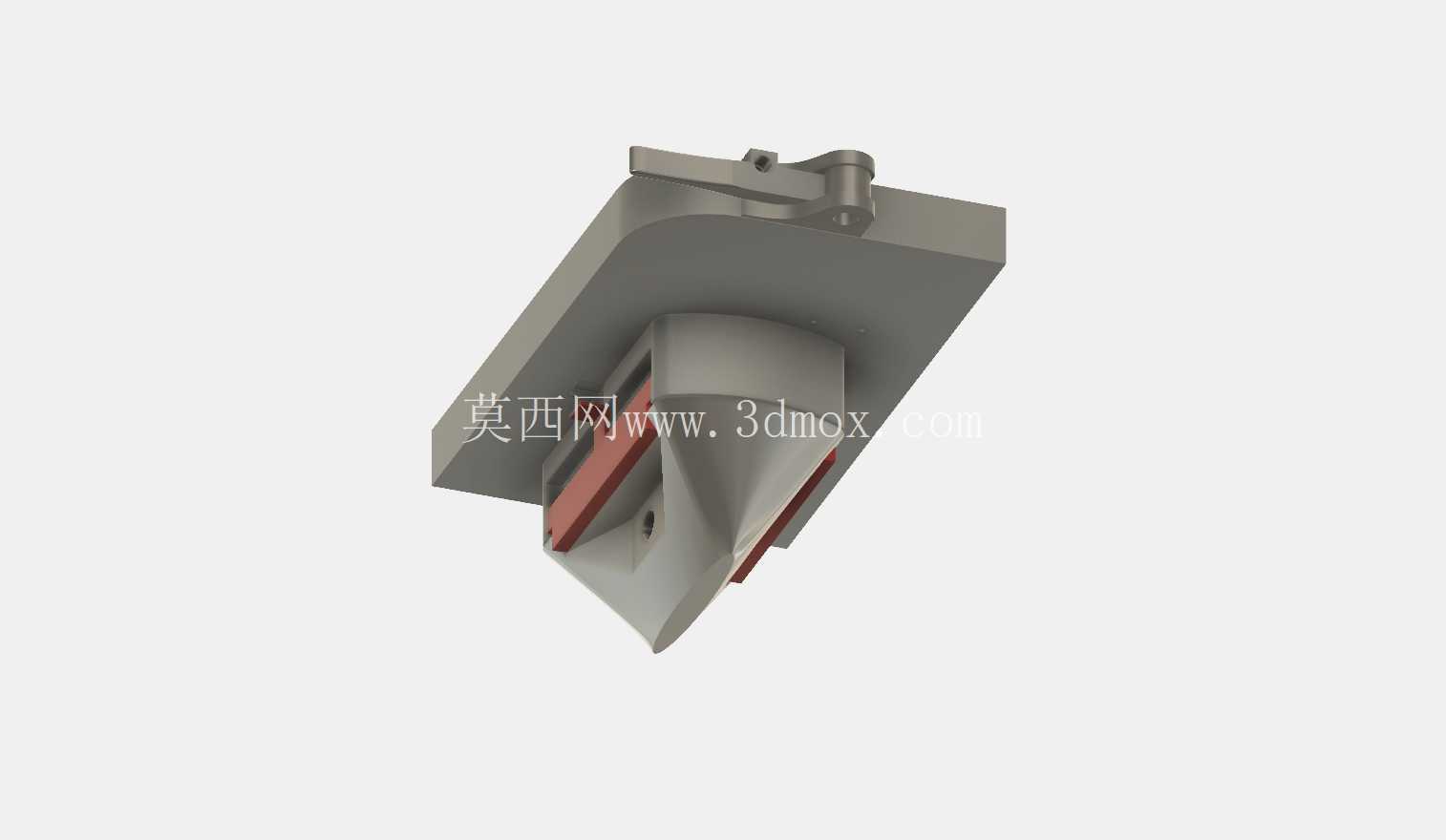

　　能耗设计上，整套机构仅在解锁瞬间给电磁铁供电，闭锁状态依靠机械结构自身保持卡位，不需要持续通电维持锁止力，大幅降低待机功耗，适配电池长期独立供电的使用需求。壳体外形采用带安装翻边的块状基座，顶部预留铰接与固定孔位，可直接贴合集装箱门的锁座安装面，锁舌伸出方向对准门扣卡槽，安装时不需要对原有箱门做大范围改造，只需匹配孔位紧固即可。整体外轮廓避开箱门密封条的活动间隙，锁体突出高度控制在门体防撞梁范围内，吊装堆叠时不会被相邻箱体剐蹭。

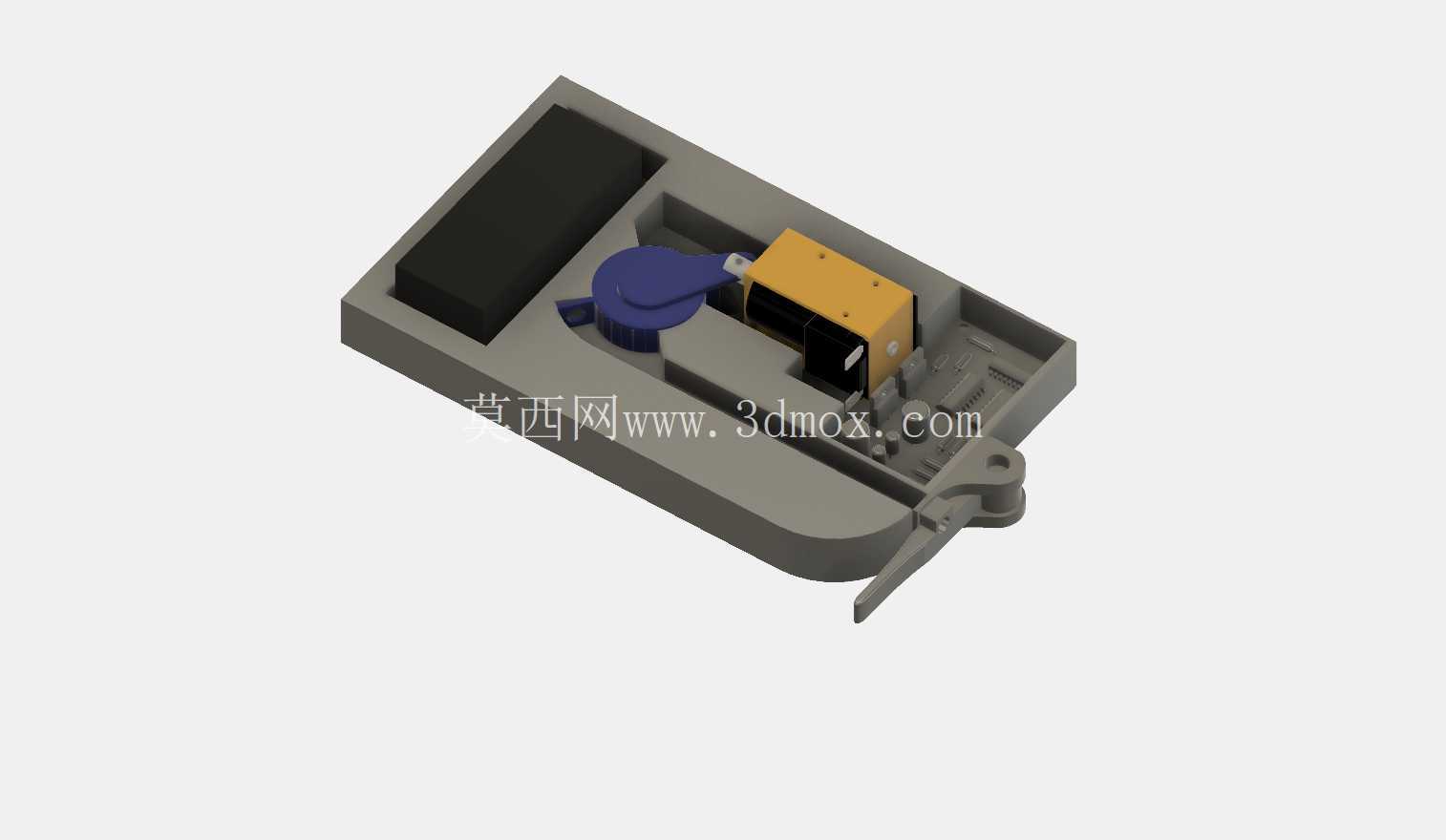

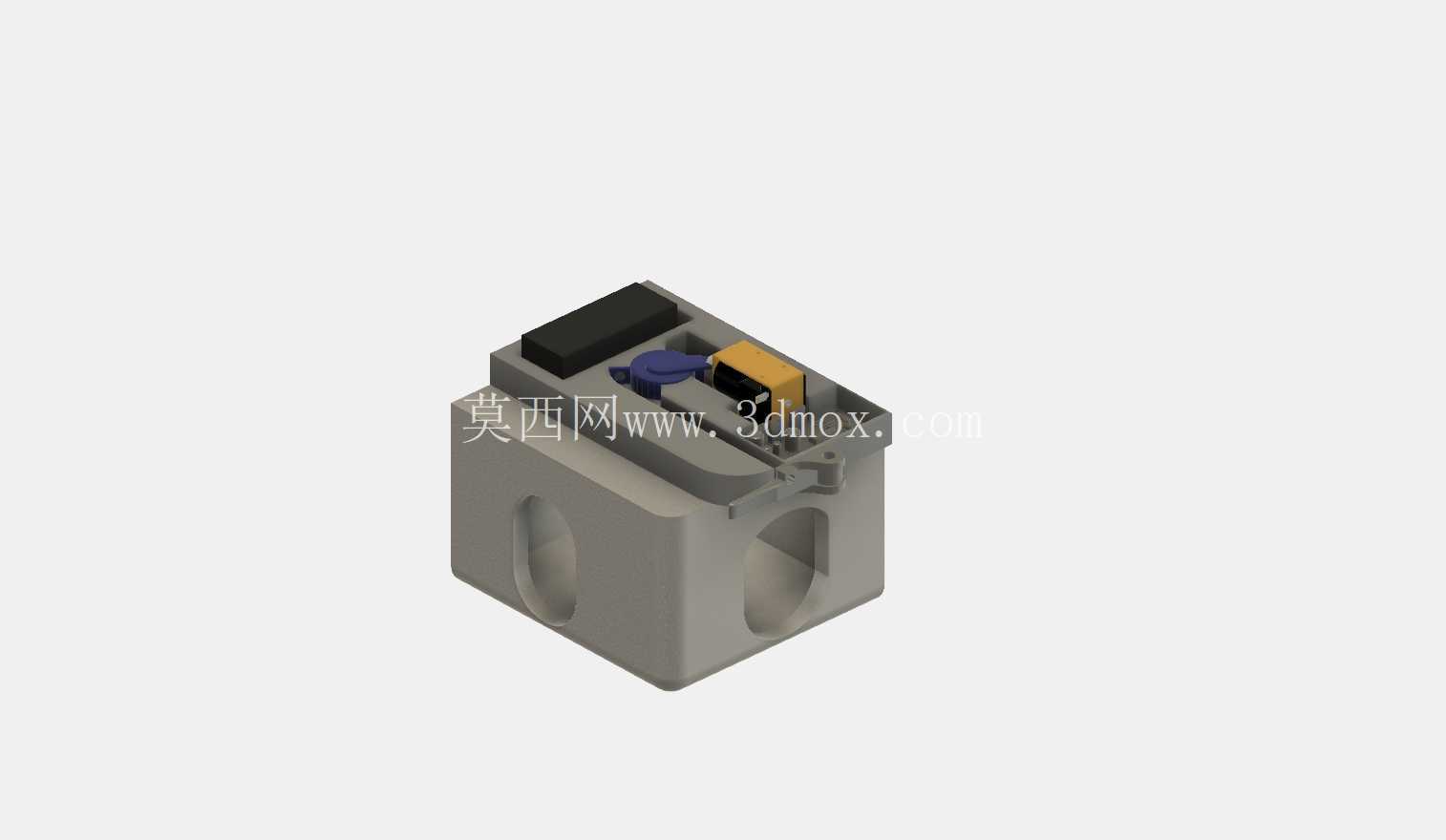

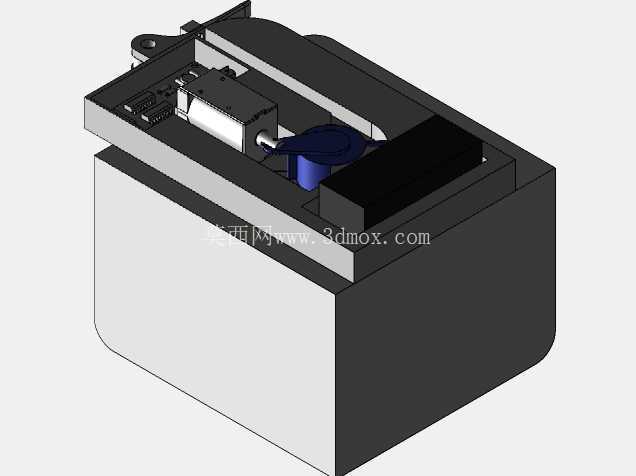

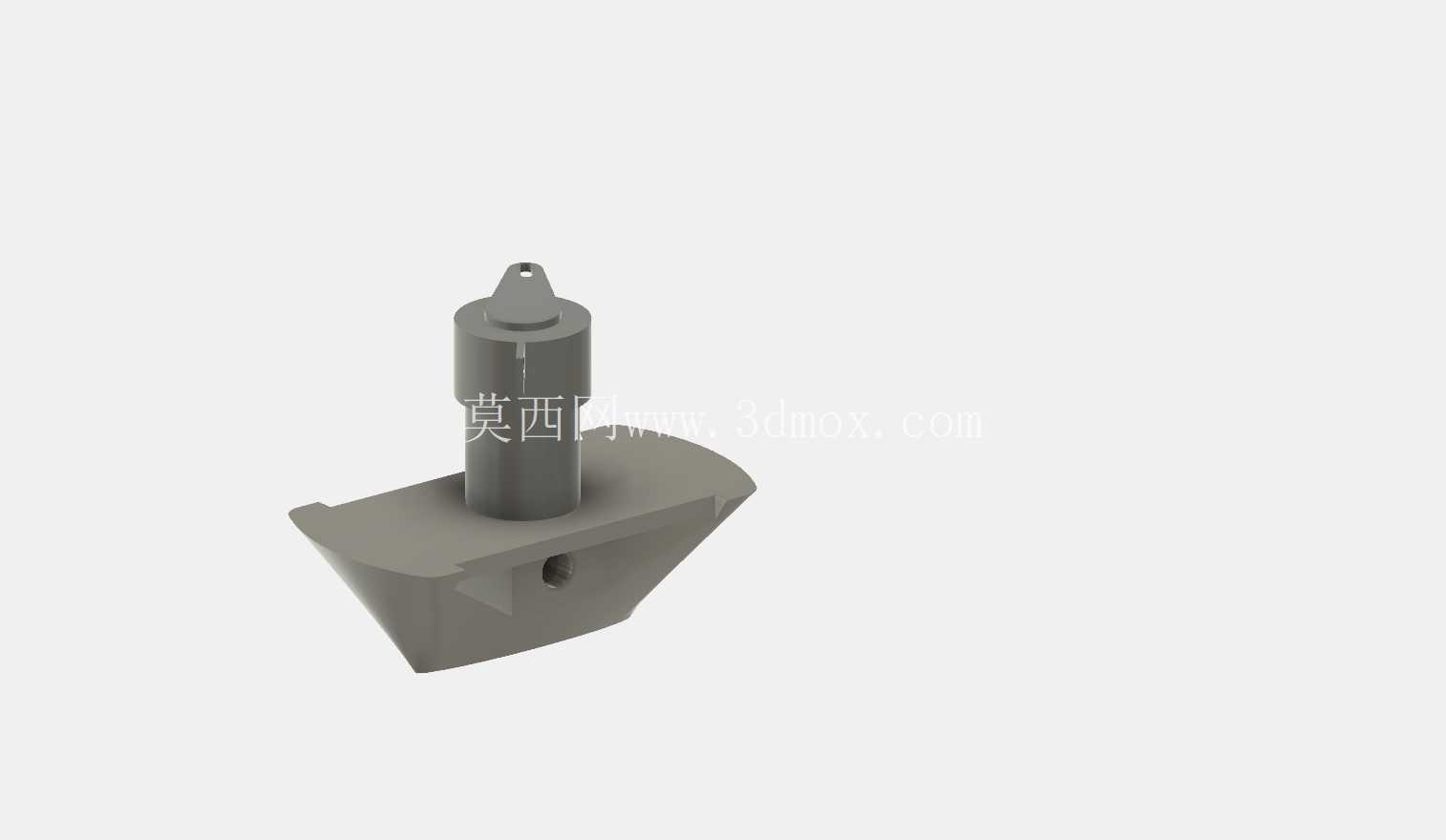

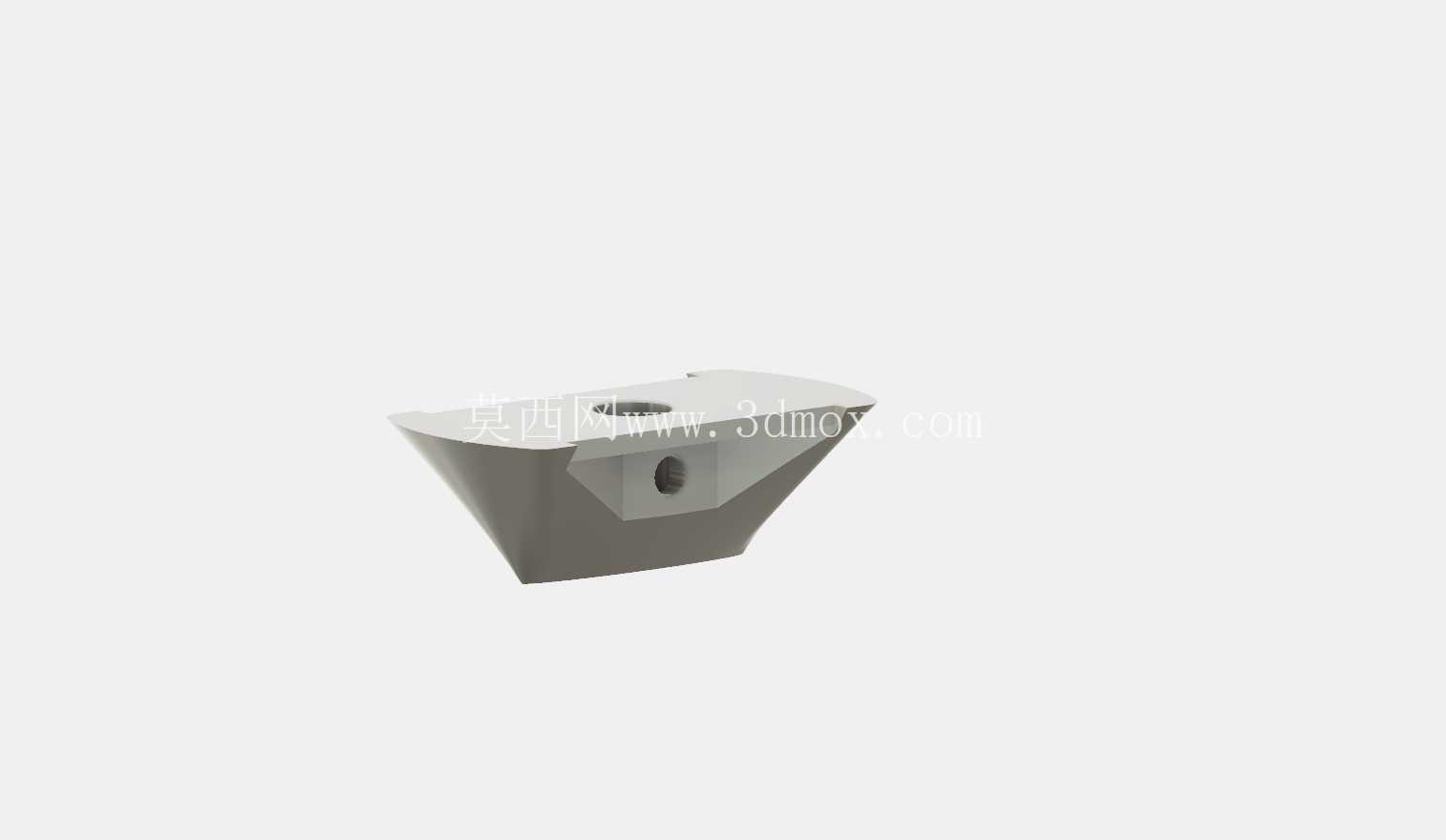

　　从结构建模角度看，零件拆分遵循受力与维护双重原则：基座承担全部安装与锁止反力，壁厚在锁舌接触区域做局部加厚；电磁铁安装槽设置定位筋，限制驱动件在振动工况下的窜动；电池仓与PCB板分区隔离，避免锁舌运动时碰擦线路；手动解锁轴穿过壳体处预留密封槽，可加装密封圈提升户外防护能力。锁舌端部做斜面导入设计，箱门关闭时即使存在少量对位偏差，锁舌也能顺着门扣斜面滑入卡槽，降低对位精度要求。

　　该机构既可以作为智能集装箱的标配锁具，也能改装到老旧箱体上实现远程物联管控，在物流追溯、海关监管、危险品运输等场景中，能够减少人工验封环节，同时保留机械应急能力，兼顾电控智能化与机械可靠性。建模时需重点核对锁轴行程与门扣间隙的匹配关系，确认电磁铁吸合行程足以推动锁舌完全脱离卡槽，手动操作端的运动空间不能被安装面遮挡，电池更换位置要预留操作余量，方便后期运维不用整体拆解锁体。
